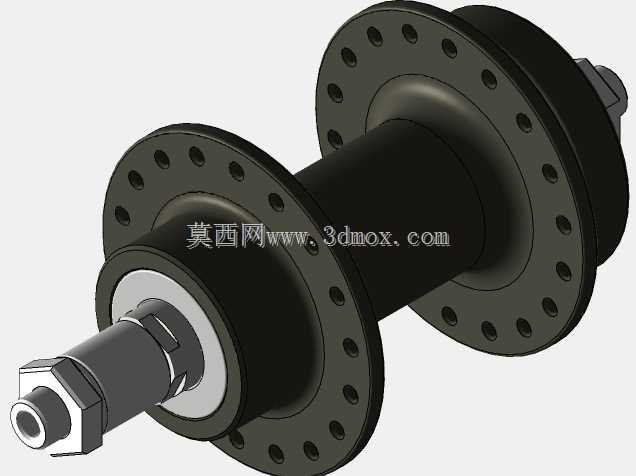

自行车前后铝合金花鼓结构三维设计

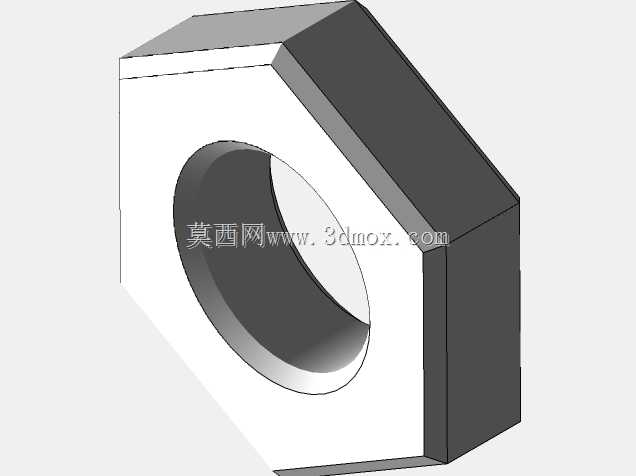

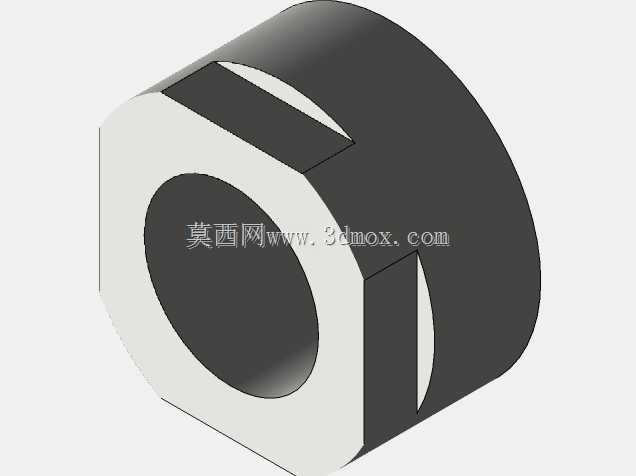

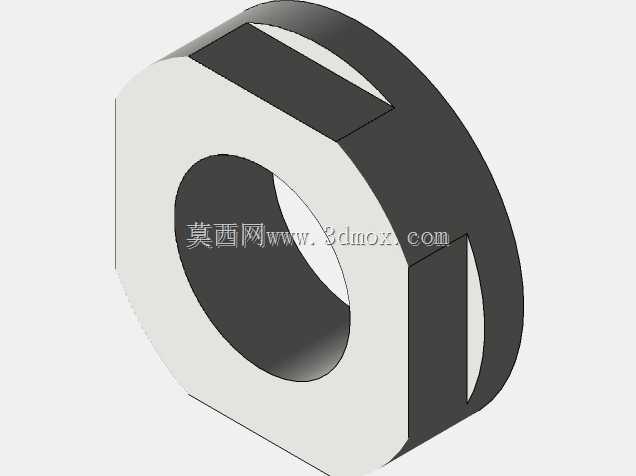

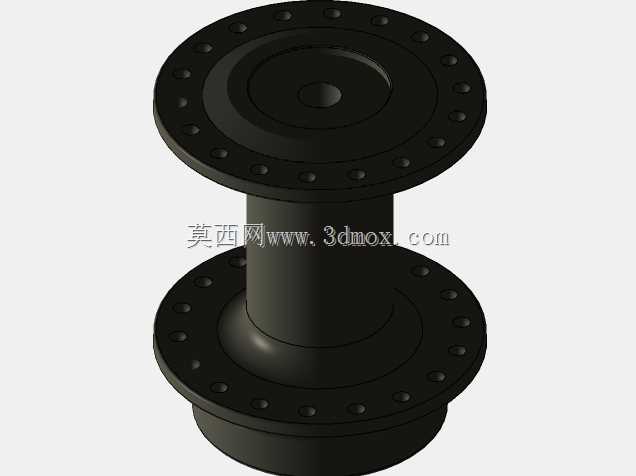

日常通勤、山地越野、公路竞速等不同骑行场景下，花鼓作为轮组的核心回转支撑部件，直接决定轮组转动顺滑度、承载能力与辐条装配兼容性，这款前后通用的铝合金花鼓结构，在设计阶段就围绕不同使用场景的载荷特性做了针对性的结构优化。从安装边界来看，这款花鼓采用标准开档尺寸设计，轴心两端的锁紧螺母结构适配常规自行车前叉与后叉的安装槽位，不需要额外改装车架或前叉就能直接替换同规格的原厂花鼓，两端的轴档结构配合内置的轴承位，既可以适配散珠档碗结构，也能兼容标准工业轴承的压装需求，给后续的维护改装留出了足够的调整空间。法兰盘上的辐条孔采用等圆周角度均匀排布，孔位做了沉台倒角处理，避免辐条条帽安装时出现应力集中割伤辐条的问题，前后法兰的盘径差经过辐条张力计算匹配，编圈时可以通过调整辐条交叉方式，适配不同轮径的车圈装配，不管是26寸山地轮组还是700C公路轮组，都能通过对应长度的辐条完成编圈组装。主体结构采用铝合金筒体设计，在保证轴芯抗弯强度的前提下，尽可能降低了花鼓自身的旋转惯量，筒体与两端法兰采用一体化加工的结构思路，避免了分体装配带来的连接松动风险，轴芯部分采用台阶式变径设计，在轴承支撑位做了高精度的公差配合，保证轴承内圈与轴芯的过盈量处于合理区间，既不会因为过盈量太小出现跑内圈的磨损问题，也不会因为过盈量太大导致轴承转动卡滞。实际使用中，这款花鼓的轴端锁紧结构可以配合快拆杆或者实心轴螺母使用，满足不同骑行场景的固定需求，日常通勤场景下搭配散珠润滑结构可以获得更低的维护成本，越野竞速场景下压装密封轴承则能获得更好的防尘防水性能与转动精度，法兰盘的厚度经过载荷校核，在大冲击载荷下不会出现辐条孔开裂的问题，整体结构没有多余的冗余设计，所有尺寸都围绕实际装配与使用需求做了平衡，不管是作为整车原厂配套的部件选型参考，还是作为骑行配件改装的结构设计参照，都能提供完整的结构尺寸参考，建模过程中所有配合面的公差都按照机械加工的常规精度设定，导出工程图后可以直接用于机加工生产，不需要额外做结构修正。
