常用电子传感与供能元件三维结构合集

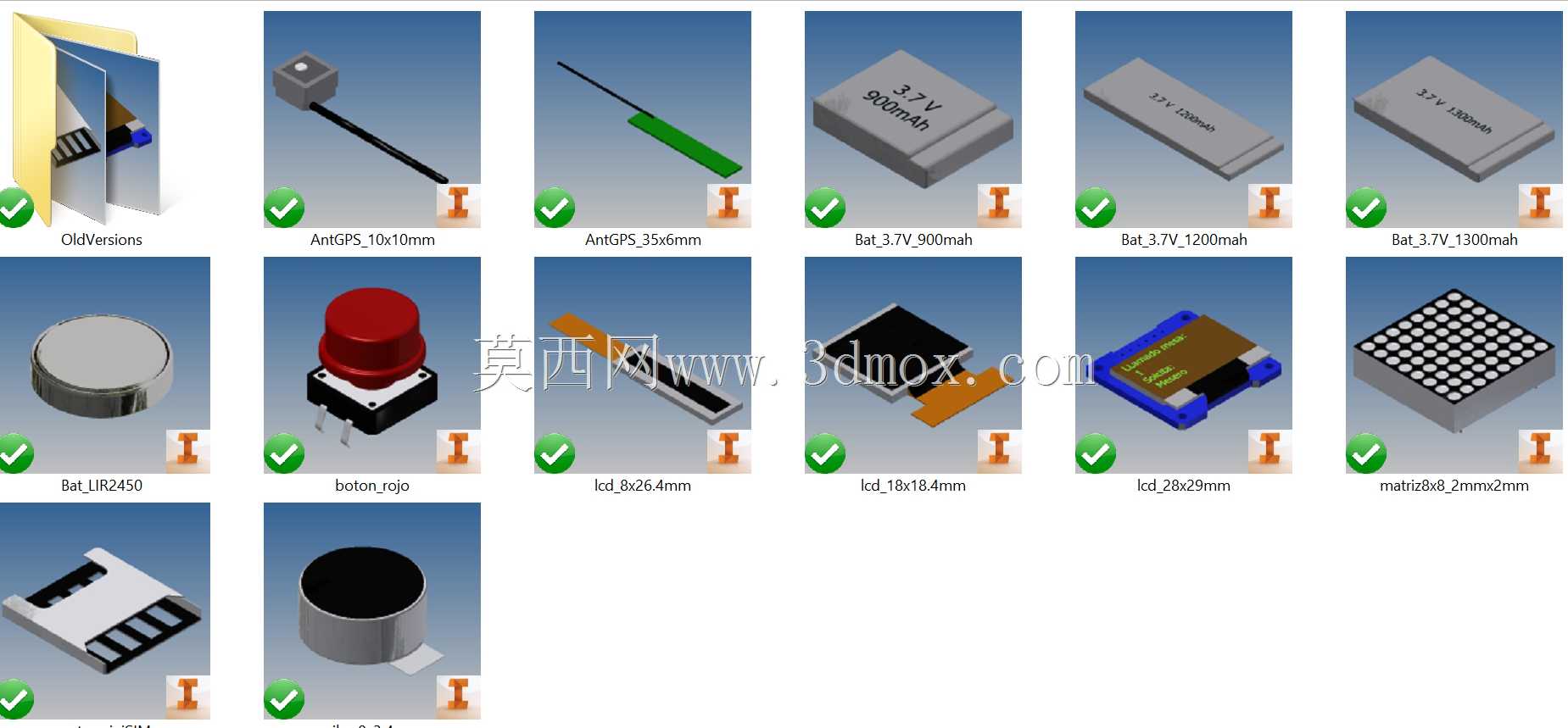

　　这套三维结构合集覆盖了小型电子设备、传感检测装置里最常用的几类基础元件，从手持定位终端的内置GPS天线，到不同容量规格的锂聚合物电池、轻触式急停按钮、不同封装规格的LED显示点阵，每一个元件的建模都还原了量产实物的安装边界与外形细节，能直接嵌入各类消费电子、小型检测设备、工业传感终端的整机装配设计流程中，省去设计人员从零测绘基础元件的重复工作量。

　　做小型便携检测设备结构设计时，最先要卡的就是内置元件的安装空间，比如合集里的两款GPS天线，10x10mm规格的适合穿戴式定位终端，天线馈线的出线角度、根部的应力释放结构都做了还原，设计外壳时不用再额外预留出线弯折空间，直接按照模型的走线槽位布局就能避免组装时馈线被壳体压损；35x6mm规格的长条形天线适合车载定位模块、户外环境监测传感节点，安装时需要注意天线上方的壳体区域不能有金属遮挡，模型里特意标注了天线的信号辐射面朝向，结构布局时可以直接把辐射面对准设备外壳的非金属区域，减少后期信号调试的返工概率。

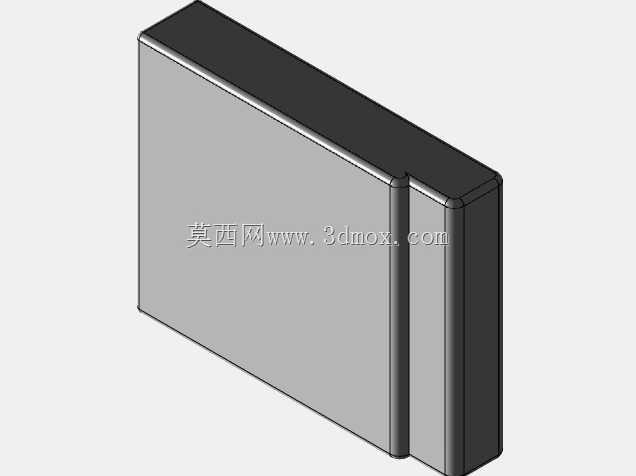

　　不同容量的锂聚合物电池是这套合集里覆盖规格最多的元件，从900mAh到1300mAh的三款3.7V软包电池、12V 1200mAh的方形封装电池，还有18650规格的圆柱锂电池，每款电池的极耳位置、封装边缘的封边厚度、表面绝缘层的凸起公差都按照量产实物的尺寸做了还原。设计电池仓时，不用再反复核对供应商规格书里的安装间隙，直接调用对应容量的电池模型，预留0.2mm的装配间隙就能满足批量组装的公差要求，极耳的位置也对应了常用保护板的焊接点位，布局保护板时可以直接对齐极耳位置，减少焊线长度，避免电池仓内走线杂乱挤压电池引发安全隐患。

　　合集里的按钮类元件包含了12mm直径的红色急停按钮和6x6mm规格的轻触按键，急停按钮的按压行程、安装螺母的螺纹规格、底部引脚的焊接位置都做了精准还原，设计手持检测设备的操作面板时，直接把按钮模型嵌入面板的安装孔位，就能核对按钮突出面板的高度是否符合人机操作要求，不会出现按钮突出过高容易误触、或者突出过深按压不到位的问题；轻触按键的模型还原了按键的回弹行程高度，布局PCB板时可以直接对齐按键引脚的焊盘位置，不用反复调整按键与PCB的相对高度。

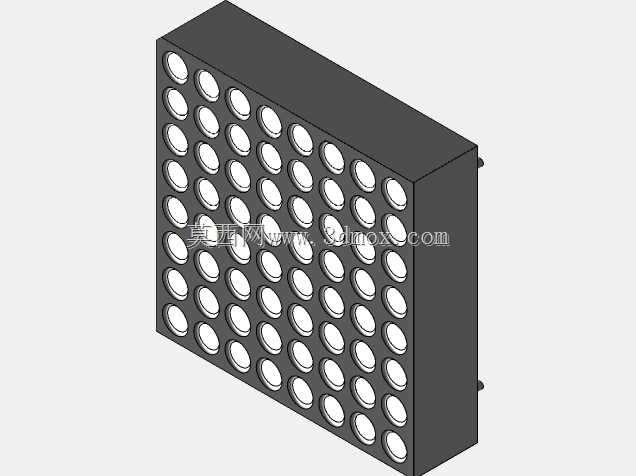

　　不同规格的LED点阵和显示元件，适合做小型传感终端的状态显示模块，8x8规格的2mm间距点阵可以用来显示设备运行状态、参数数值，模型里还原了点阵的引脚排布和背面驱动芯片的凸起高度，设计壳体时可以直接预留显示窗口的位置，窗口的透明保护片与点阵表面的间隙按照模型预留0.3mm就能避免摩擦刮花点阵表面；还有不同封装规格的接线端子、蜂鸣器元件，都是传感类设备里的常用基础件，蜂鸣器的出声孔位置在模型上做了明确标识，设计壳体出声孔时可以直接对齐蜂鸣器的出声面，避免出声路径被壳体结构遮挡导致音量过小。

　　所有元件的建模都遵循了电子元件装配的通用公差要求，相邻元件之间的安全间隙、焊接引脚的伸出长度、元件与壳体的绝缘距离都在模型里做了对应体现，不管是做整机结构的干涉检查，还是做装配工艺的模拟，都能直接调用这些模型完成布局，不用再单独绘制基础元件，大幅缩短小型电子传感设备的结构设计周期。做设备BOM整理时，也可以直接对应模型的规格参数匹配供应商的量产型号，减少选型时的尺寸核对工作量，避免出现选型元件与设计空间不匹配的问题。
