自行车铝合金油压盘式制动卡钳结构

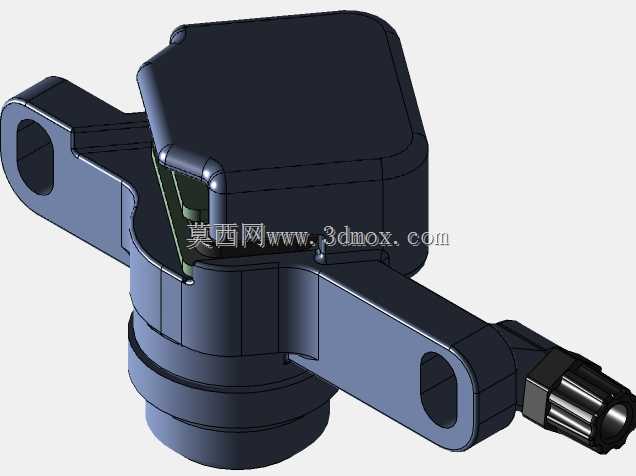

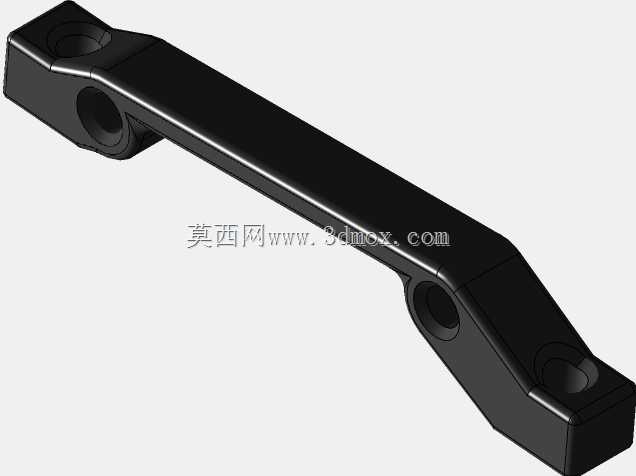

　　日常做骑行装备结构选型的时候，盘式制动器的卡钳结构是绕不开的核心部件，这套铝合金材质的制动卡钳结构，针对自行车前后轮安装场景做了适配，主体采用一体成型的铝合金基座设计，兼顾轻量化与制动工况下的结构强度需求。先从安装边界说起，卡钳两侧伸出的带孔安装耳，是直接对应自行车前叉或者后叉的碟刹安装座设计的，安装孔位的中心距、孔的沉台深度都做了适配标准国际A柱安装规格的处理，不需要额外加装转换座就能直接固定在车架/前叉的安装位上，安装耳的厚度经过受力校核，在频繁制动带来的交变载荷下，不会出现安装位变形、螺栓滑牙的问题。卡钳主体的腔体部分，是用来容纳来令片、活塞以及油路结构的，腔体的内壁做了高精度的配合面设计，保证活塞在油压推动下的行程顺滑，

　　不会出现偏磨、卡滞的情况，腔体外侧的加强筋沿着制动受力的方向布置，在捏下刹车手柄、油压推动活塞夹紧碟片的时候，加强筋可以抵消卡钳本体受到的撑开力，避免卡钳出现形变导致制动力衰减、来令片偏磨碟片的问题。出线端的结构做了密封锁紧设计，油管插入之后通过锁紧螺母压紧密封胶圈，既可以保证油路的密封性，避免刹车油渗漏导致制动力下降，也能在车辆颠簸、走线拉扯的时候，保证油管连接位置不会松脱。从实际使用场景来看，这套卡钳结构适配1:1规格的油管走线，不管是山地车的越野颠簸路况，还是公路车的高速骑行制动场景，结构强度都能满足需求，铝合金的本体材质在保证整体重量控制在合理区间的同时，也具备不错的散热性能，长距离下坡连续制动的时候，

　　卡钳本体可以快速导出来令片和碟片摩擦产生的热量，避免刹车油温度过高出现气阻、制动力衰减的问题。设计过程中，卡钳的外形轮廓做了圆角过渡处理，一方面是避免尖锐棱角在安装、维护过程中划伤操作人员或者车架漆面，另一方面也可以减少应力集中，提升卡钳在受到侧向冲击时的结构强度，比如骑行过程中遇到碎石撞击、车辆倾倒磕碰的时候，圆角过渡的结构不容易出现应力开裂的问题。来令片的安装槽位做了快拆结构的适配空间，维护的时候不需要完全拆解卡钳，就可以直接抽出来令片进行更换，槽位的定位精度可以保证来令片和碟片的平行度，避免出现蹭碟的问题，减少骑行过程中的不必要阻力。活塞的安装位置做了对称度校核，两侧活塞的推出行程保持一致，

　　制动的时候两侧来令片可以同时贴合碟片，不会出现单侧受力导致碟片变形、刹车异响的问题。卡钳上部的腔体盖和本体之间预留了密封槽的安装空间，装配的时候放入密封胶圈之后通过螺栓紧固，既可以保证腔体的密封性，也方便后期维护的时候排空气、更换刹车油。整体结构没有多余的冗余设计，所有的结构特征都是围绕制动性能、安装便利性、维护便捷性、结构可靠性来设计的，安装之后卡钳和碟片之间的间隙控制在合理范围，既不会因为间隙太小导致蹭碟，也不会因为间隙太大导致刹车手柄行程过长、制动手感偏软。在做三维建模的时候，各个配合面的公差、安装孔的位置度、腔体的同轴度都做了对应的标注，不管是用来做结构参考、改装设计，还是做加工工艺的验证，都可以直接提取对应的尺寸参数，不需要再反复校核安装边界的匹配度。针对不同轮径的自行车，这套卡钳的安装位置可以通过垫片做微调，适配不同尺寸的碟片安装需求，不需要更换卡钳本体就能满足不同骑行场景的制动配置需求。
