电动自行车车载LCD显示控制面板结构

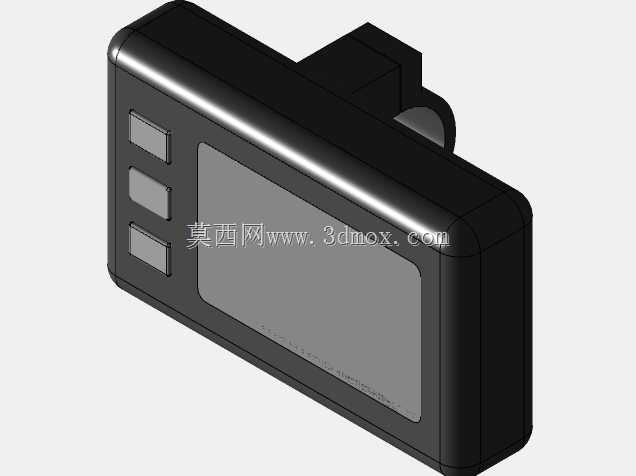

日常通勤场景下，电动自行车的骑行状态交互完全依赖车把端的显示控制单元，这款LCD面板作为骑乘者与车辆电控系统的核心交互载体，承担着车速反馈、剩余电量显示、骑行模式切换、灯光控制信号输出的核心作用，是两轮电动出行设备上人机交互频率最高的外露部件。从结构设计逻辑来看，这款面板采用双色注塑成型思路，主体黑色壳体采用耐候性工程塑料，适配户外长期日晒雨淋的使用环境，正面预留的矩形LCD视窗区域做了下沉式限位结构，装配时可直接嵌入液晶模组，周边预留的密封胶槽可填充防水泡棉，满足日常骑行的防雨防尘要求。壳体左侧排布的三个凸起式物理按键，按键行程控制在1.2-1.5mm区间，骑行时戴薄手套也能准确触发，按键周边做了0.3mm的挡水边，避免雨水顺着按键缝隙渗入内部电路板。背部延伸出的环形安装卡座，是专门适配标准直径22.2mm的电动自行车车把圆管设计，卡座内侧预留了防滑齿纹，装配时通过扎带或者金属卡箍锁紧后，不会因为骑行颠簸出现角度偏转，安装位置刚好处于骑乘者视线自然下垂的可视区域，不用大幅转移视线就能读取骑行数据，兼顾骑行安全与操作便利性。外形尺寸上，面板主体控制在长85mm、宽50mm、厚22mm的紧凑区间，不会在车把上占用过多空间，给刹车手柄、调速转把留出足够的安装间隙，壳体所有外露边角都做了R2以上的圆角过渡，既避免磕碰时对骑乘者造成剐蹭，也能提升塑料壳体的抗冲击性能，意外摔车时不容易出现边角碎裂的问题。内部结构上，壳体预留了PCB板的固定柱位，液晶模组、按键触点、接线插口的安装位置都做了对应的限位筋，装配时不需要额外打胶固定，依靠卡扣和螺丝就能完成整机组装，生产装配效率更高。接线端从壳体背部下方引出，出线位置做了橡胶护套的卡位，避免线材拉扯时造成内部接线松脱，同时也能进一步提升出线位置的防水性能。面板表面的视窗区域采用半透明深色PC材质，日常强光下不会出现屏幕反光看不清内容的问题，同时也能对内部液晶屏幕起到防护作用，避免飞石、树枝刮花显示区域。
