自行车头戴式转向传动组件结构设计

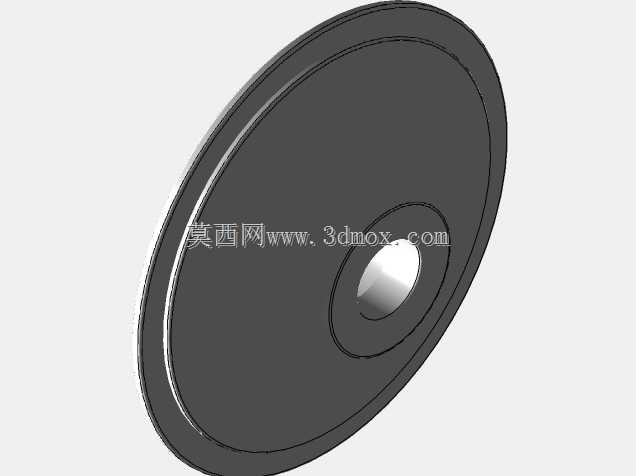

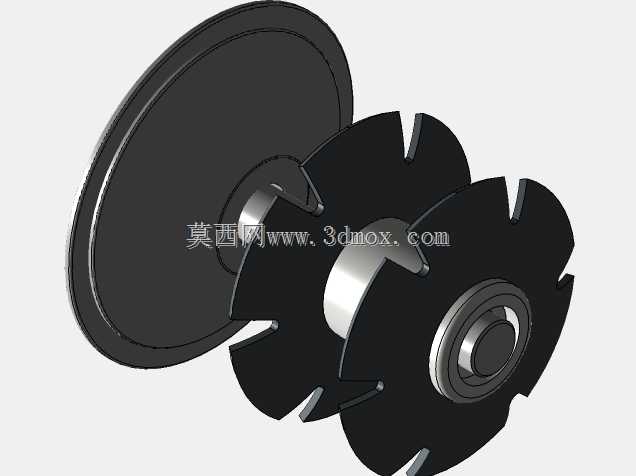

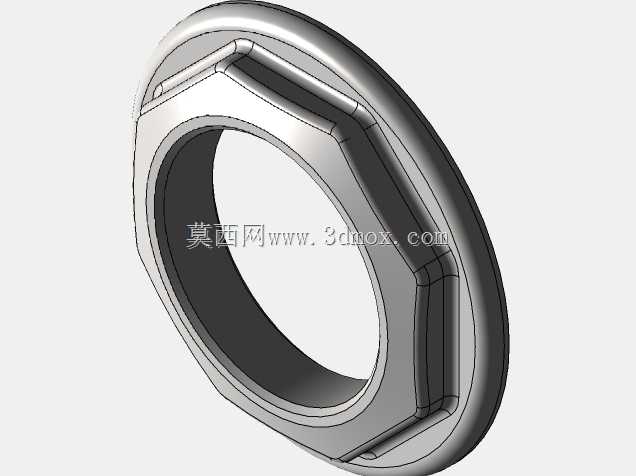

　　这套结构件的设计初衷，是解决头戴式自行车转向操控过程中，动力传递路径的同轴度偏差问题，日常在休闲骑行、短途通勤类的折叠自行车、定制改装自行车的转向系统里，这类组件承担着把操控端的转向力矩同步传递到前轮转向机构的核心作用，区别于传统把立直接连接前叉的结构，这套组件通过多段卡接式的碟形轮结构，能够在转向角度超过45度时依然保持力矩传递的线性，不会出现传统结构大角度转向时的卡滞、力矩突变问题。从结构设计逻辑来看，整个组件采用三段式叠装布局，最外侧的大直径碟形轮作为输入端，直接和头戴操控端的软轴连接，轮缘位置做了1.5度的拔模斜度，既满足注塑或者粉末冶金成型的脱模要求，也能在装配时起到导向作用，避免硬压装导致的轴承内圈变形。

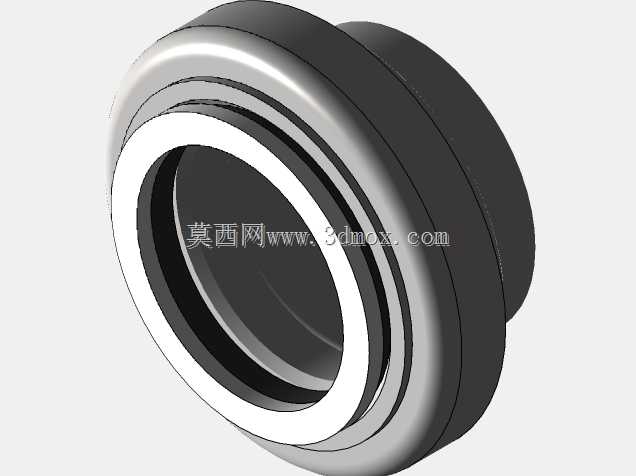

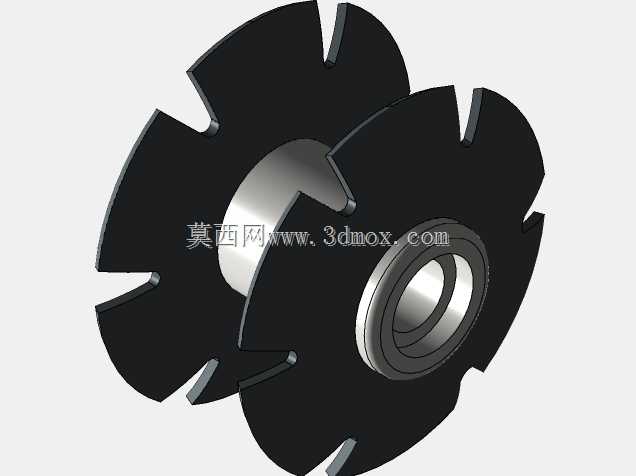

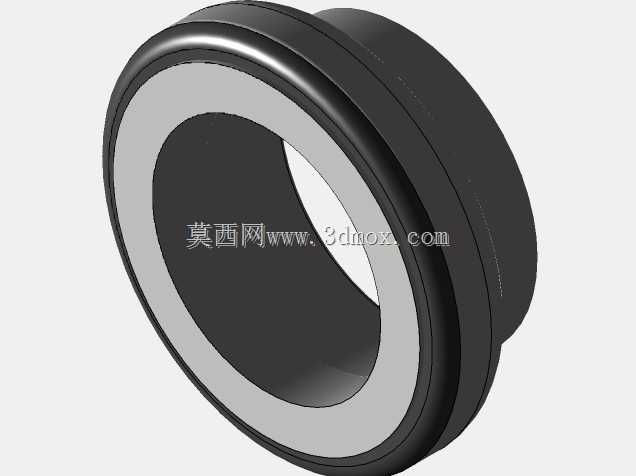

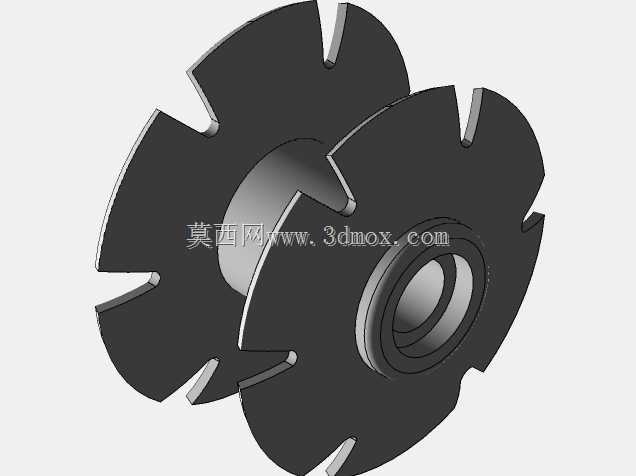

　　中间段的开槽卡接轮是整个结构的核心，六个均匀分布的卡爪采用等强度悬臂梁设计，每个卡爪的根部做了R2的圆角过渡，避免长期交变载荷下出现应力集中断裂的问题，卡爪和相邻轮盘的卡槽配合间隙控制在0.1mm以内，既保证转动时无虚位，也不会因为加工公差导致装配困难。最内侧的轴承安装位采用基孔制配合，适配标准6000系列深沟球轴承，轴承位的同轴度公差控制在0.02mm以内，保证整个组件高速转动或者频繁往复转向时不会出现偏摆。在安装边界的设计上，整个组件的轴向总长度控制在68mm，最大回转直径为112mm，安装时需要预留至少3mm的周边间隙，避免轮盘转动时和周边的线束、车架结构发生剐蹭，组件的中心通孔直径为12mm，既可以穿入转向控制线束，

　　也能作为同轴定位的基准孔，装配时可以通过芯轴穿过通孔保证三个轮盘的同轴度，不需要额外的工装定位就能完成组装。实际使用场景中，这类结构除了应用在特殊的头戴式转向自行车上，也可以经过尺寸缩放后，用在小型电动代步车、体感平衡车的转向传动机构里，卡接式的结构设计让组件的维护拆解非常方便，不需要专用工具就能拆分三个轮盘，清理卡爪位置的泥沙、灰尘，在户外骑行遇到杂物卡入结构的情况时，也能快速手动排除故障。设计过程中特意没有采用一体化的轮盘结构，就是考虑到不同使用场景下的力矩需求差异，用户可以根据实际需要传递的力矩大小，增减中间卡接轮的数量，比如需要传递更大转向力矩的重载车型，可以增加一片中间卡接轮，提升整个组件的抗扭能力，

　　不需要重新开模制作整个零件，大幅降低了定制改装的成本。轮盘表面的开槽除了卡接功能之外，还能起到散热、排屑的作用，长期转动过程中，摩擦产生的磨屑可以顺着开槽排出结构内部，不会堆积在配合面导致磨损加剧，同时开槽形成的空气对流通道，也能降低轴承位置的工作温度，延长润滑脂的使用寿命。在配合公差的选择上，卡爪和卡槽的侧面配合采用H7/g6的间隙配合，既保证转动时的滑动顺畅，也不会因为间隙过大产生转向虚位，轴承外圈和安装座的配合采用H7/h6的过渡配合，避免轴承外圈在安装座内出现跑圈的问题，轴承内圈和转轴的配合采用k6的过盈配合，保证内圈和转轴同步转动，不会出现相对滑动。整个结构的重量控制在180g左右，采用铝合金或者高强度工程塑料制作都能满足强度要求，铝合金材质的版本适合高强度的越野骑行场景，工程塑料版本适合日常通勤的轻量化车型，两种材质的安装尺寸完全一致，可以直接互换，不需要调整周边的安装结构。
