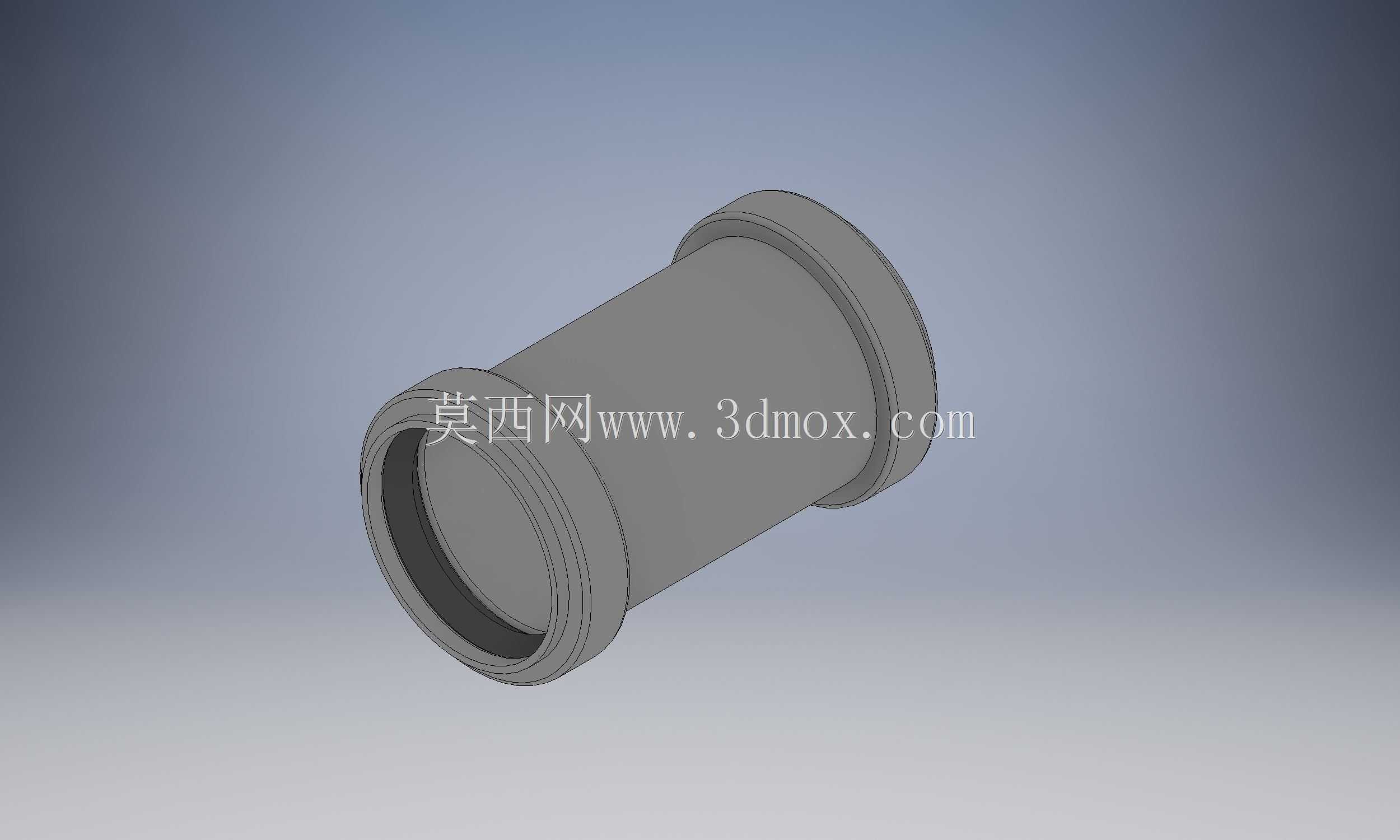

DN50规格双承插式污水管接头结构

在民用建筑排水、市政小型排污支管、工业厂区轻度污水输送管路的布设场景中，这类DN50公称通径的双承插接头是管路衔接环节的常用部件，主要承担同管径排污管道的对接连通作用，无需额外加工管端螺纹，适配常规硬质排污管材的快速装配需求。从结构设计来看，接头整体采用直通式筒体结构，两端均设置承口结构，承口内壁预留有适配密封件安装的环向槽位，装配时仅需将两端管材插入对应承口，配合配套密封圈即可完成密封衔接，相比传统螺纹连接或焊接接头，安装工序更简便，对现场施工的工具要求更低，也能在后期管路维护时快速拆卸更换局部管段。设计过程中重点考量了排污管路的流体通过性，筒体内壁做了等通径平滑过渡处理，不存在内径突变的台阶结构，可避免污水中混杂的纤维、固体杂质在接头位置滞留堆积，降低管路堵塞的概率，适配无压自流排污的工况特性。两端承口的外径尺寸做了统一规范，与同规格管材的外径公差带匹配，单边承插深度满足管路轴向受力要求，可抵消地基轻微沉降带来的管路轴向位移，避免接口脱开渗漏。接头外壁采用等壁厚设计，在满足环向刚度要求的前提下控制整体重量，筒体两端的承口部位做了局部加厚处理，强化插接部位的抗挤压能力，避免装配时受力开裂，外表面无多余凸起结构，管路布设时可直接贴靠墙面或管沟壁安装，不需要额外预留避让空间。在实际选型应用中，这类接头常搭配同规格PVC、HDPE类排污管材使用，适配室内卫生间排水支管、阳台排水、厂区地面排污支管等场景的管路连接，安装时无需对管端做复杂处理，仅需清理管端毛刺后涂抹配套润滑剂插入承口即可，密封性能可满足常规无压排污的防渗漏要求，相比法兰类接头占用空间更小，适合狭小管井内的管路布设作业。建模过程中严格遵循管路配件的尺寸公差规范，承口的插接间隙、密封槽的深度与宽度均按照行业通用标准设定，可直接用于管路装配干涉校验、施工方案模拟等场景，帮助设计人员提前核验管路布设的空间合理性，减少现场施工的错配问题。
