龙门式管材伸缩夹持装车设备结构

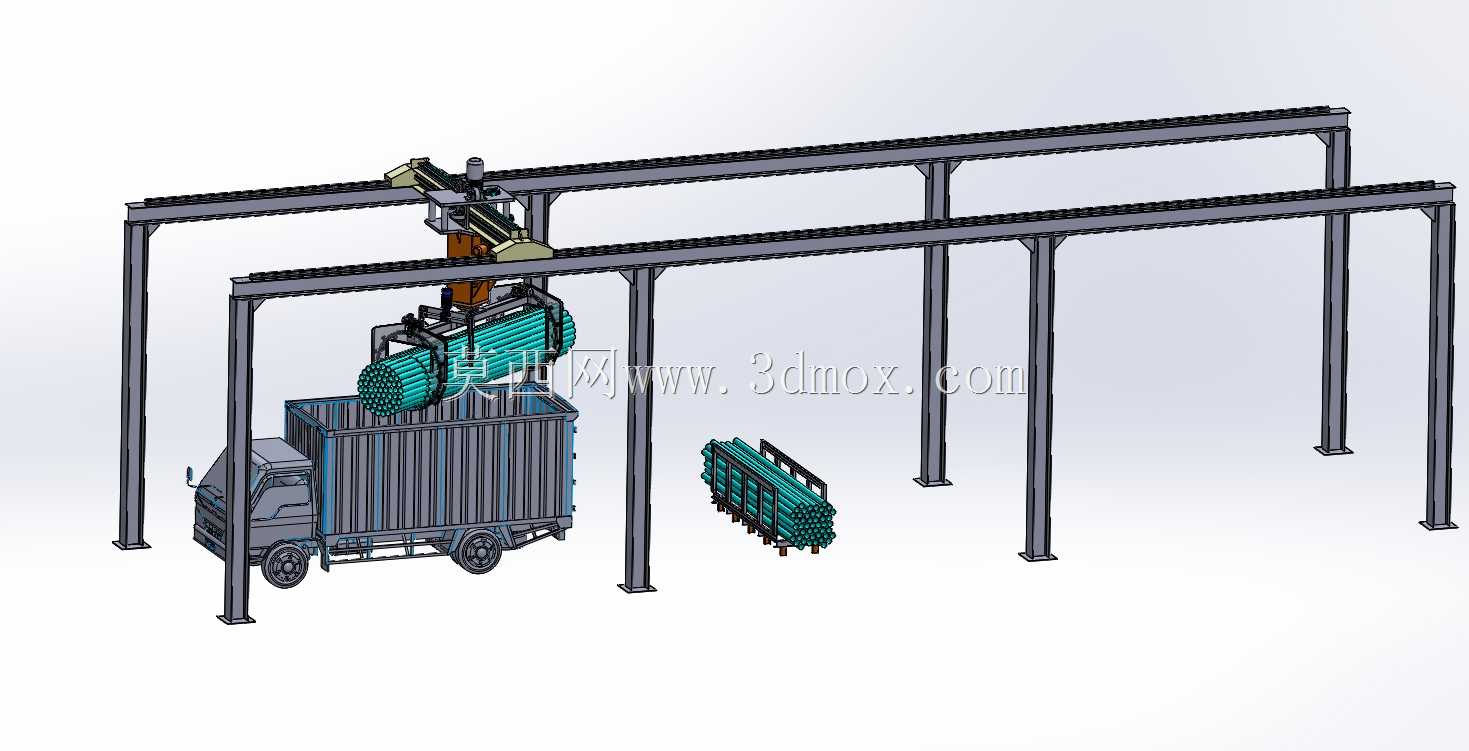

这套龙门跨轨布局的夹持设备，主要服务于长尺寸成捆管材的仓储出库装车环节，适配型材堆场、管材生产厂区的成品转运场景，解决传统人工配合吊带吊装管材时易散捆、对位耗时长、作业安全隐患大的实际问题。设备整体采用双主梁龙门架作为承载主体，立柱落地安装时需匹配厂区装车通道的宽度边界，主梁跨度覆盖货运卡车的停靠宽度范围，轨向行程可覆盖卡车货厢的全长区域，安装时需保证立柱基础的水平度偏差控制在合理区间，避免行走机构出现卡滞偏磨。夹持执行端采用伸缩式夹臂结构，夹臂开合行程可适配不同直径的成捆管材捆扎外径，夹头内侧做了防滑咬合结构设计，夹持时可均匀包裹管材捆的外圆周面，避免单根管材滑移脱落，夹臂的伸缩驱动通过齿轮齿条传动实现，传动副做了防尘防护设计，适配厂区多粉尘的作业环境。设备的行走机构分为主梁横向行走与夹持端纵向移动两个维度，横向行走沿主梁轨道运行，负责调整夹持位置对准管材堆垛与货厢落点，纵向移动沿地面铺设的轨道运行，可覆盖多段堆垛区域与不同停靠位置的卡车，无需频繁挪动车辆即可完成全区域装车作业。设计过程中优先考虑了作业载荷的匹配，夹持端额定载荷覆盖常规成捆管材的整捆重量，龙门架的主梁做了加强筋结构处理，避免满载夹持时主梁下挠量超标影响对位精度，夹持动作与行走动作设置了互锁逻辑，夹持未完全抱紧时禁止行走机构启动，行走过程中夹持端保持锁止状态，防止作业过程中管材坠落。夹臂的伸缩行程预留了足够的安全余量，既可以夹持小直径的薄壁管材捆，也能适配大直径的厚壁管材堆垛，夹持力可根据管材材质做适配调整，避免夹持力过大造成管材端面变形、表面压伤。设备配套的对位结构可辅助操作人员快速对准货厢的装载位置，减少反复调整的时间，相比传统吊装作业，单捆管材的装车对位时间可大幅缩短，同时减少作业人员在吊装区域的停留时长，降低作业安全风险。整套结构的安装边界需考虑厂区的净空高度，保证夹持端提升至最高位置时，下方卡车货厢的通行高度满足要求，轨道铺设区域需做硬化处理，保证长期重载运行下基础不会出现沉降偏移。
