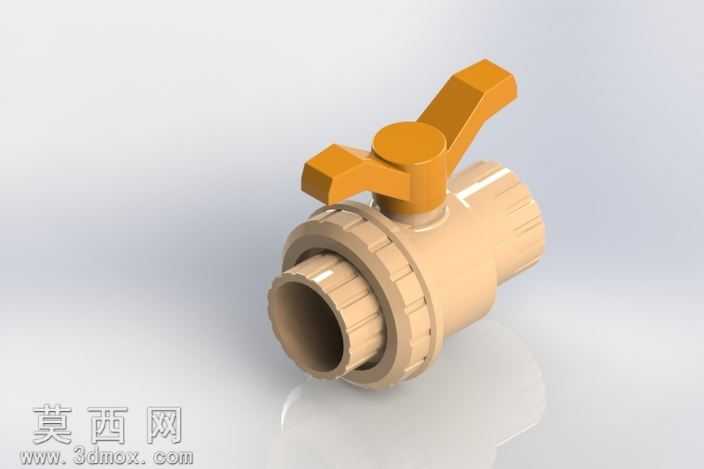

50毫米规格PVC双活接球阀三维设计

本作品为公称通径50毫米的PVC材质双活接球阀三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一构建球阀的各个组成零件，再通过标准配合约束完成整体装配，确保各部件的相对位置、运动行程完全符合实际产品的功能逻辑。建模阶段首先对阀体主体进行参数化草绘，通过旋转、拉伸凸台等基础特征构建出阀体的中空流道、外螺纹连接段以及活接螺母的安装卡位，对活接螺母的防滑齿纹、密封槽位等细节特征采用阵列、扫描切除等命令完成精细化还原，保证结构尺寸与实际工业产品的公差要求匹配。手柄部分采用蝶形扳手结构，建模时通过多段样条曲线勾勒出手柄的握持曲面与受力加强筋，拉伸后对边角进行圆角过渡处理，还原实际产品的注塑成型工艺特征，避免出现尖锐棱角的设计缺陷。阀杆与球体的配合部分严格按照球阀密封结构进行设计，球体的通孔直径与阀体通径保持一致，阀杆的密封槽、定位卡位尺寸均参考行业通用标准设定，确保虚拟装配后手柄旋转90度即可实现阀门的全开、全闭状态切换，运动仿真过程无干涉、无卡滞。材质与渲染阶段，针对PVC材质的半哑光米黄色塑胶质感进行材质参数调试，调整漫反射、粗糙度、高光参数还原硬聚氯乙烯材料的表面特性，手柄部分采用同色系稍深的橙色塑胶材质区分功能部件，活接螺母的金属嵌件部分添加浅灰色金属质感材质，场景布光采用三点布光法，主光源从侧上方投射突出阀体的曲面轮廓与结构层次，辅光源补光消除暗部死黑，添加柔和的地面反射效果提升渲染真实感，最终呈现的渲染图清晰展现了阀门的整体外观、连接结构与操作部件形态，可用于产品展示、管路系统装配模拟、教学演示等场景。
