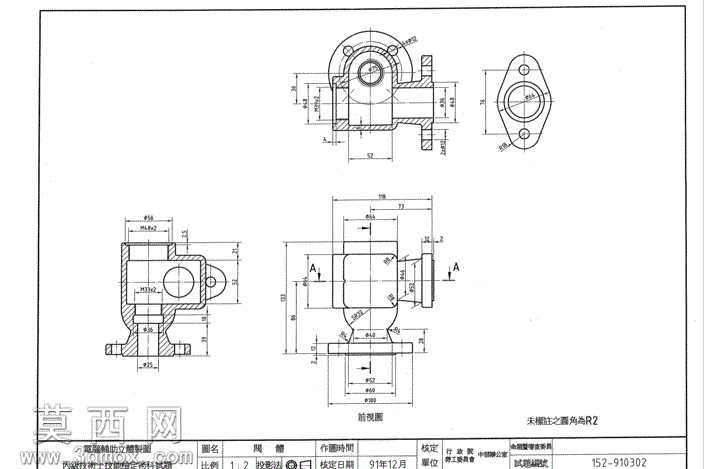

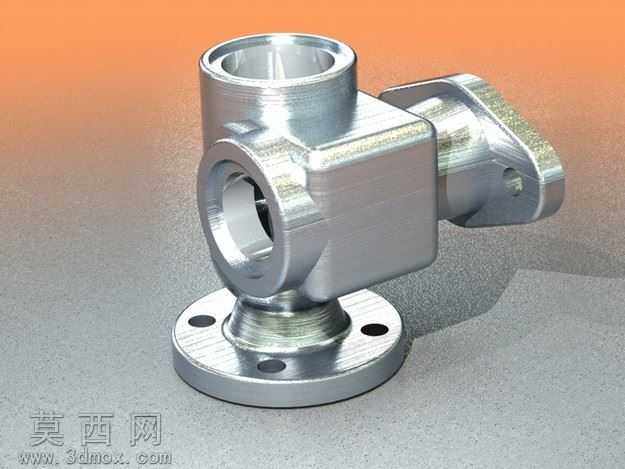

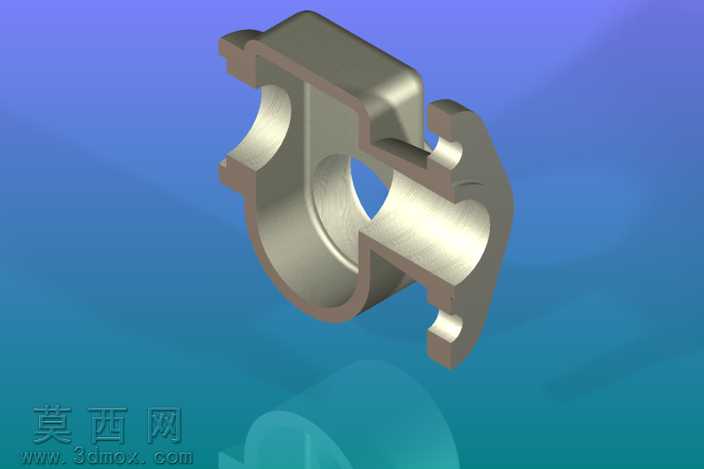

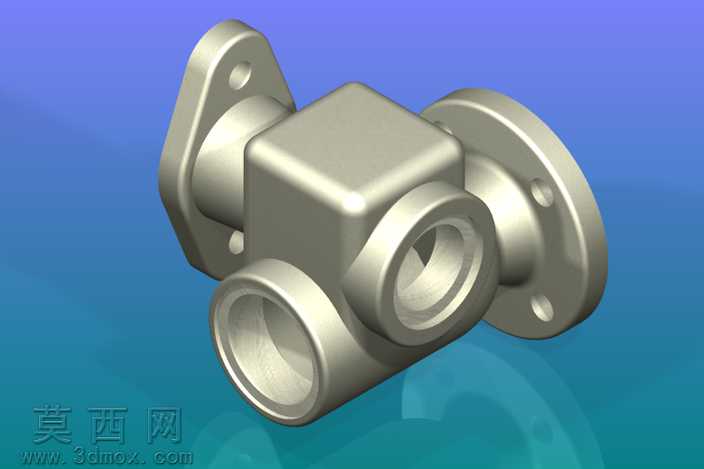

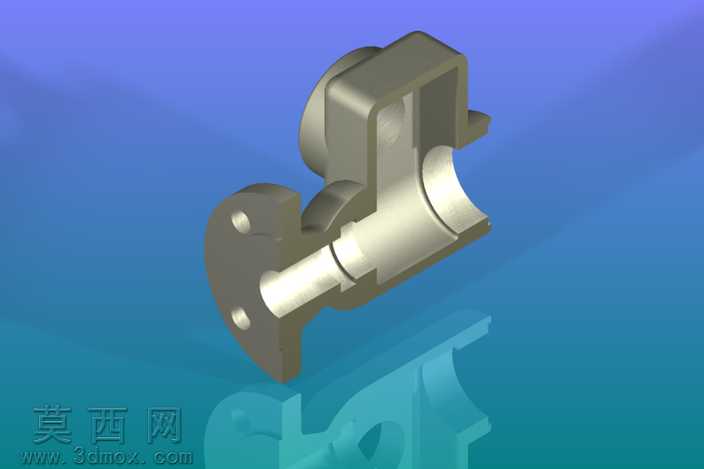

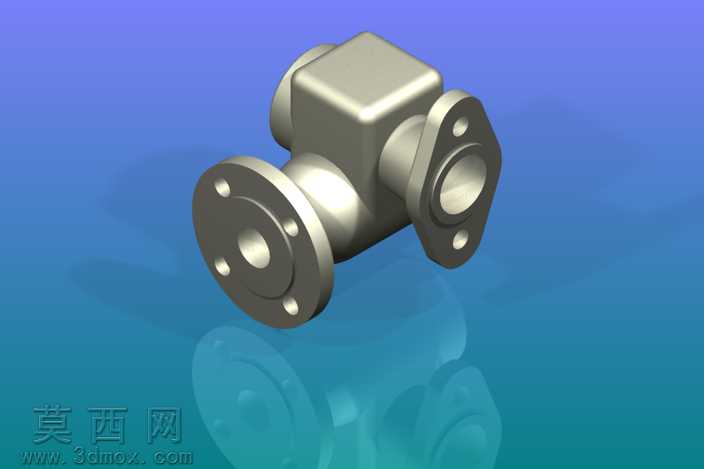

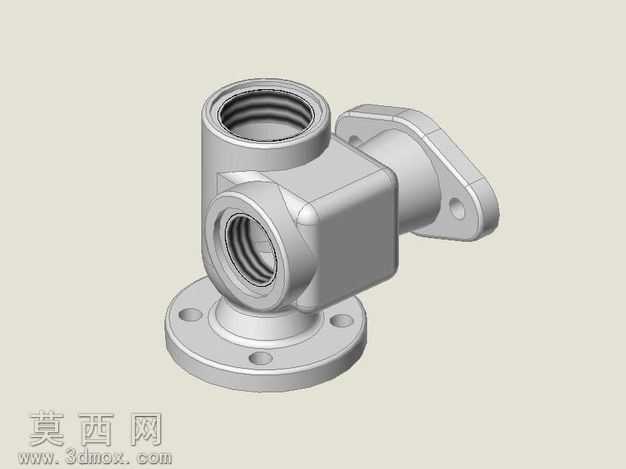

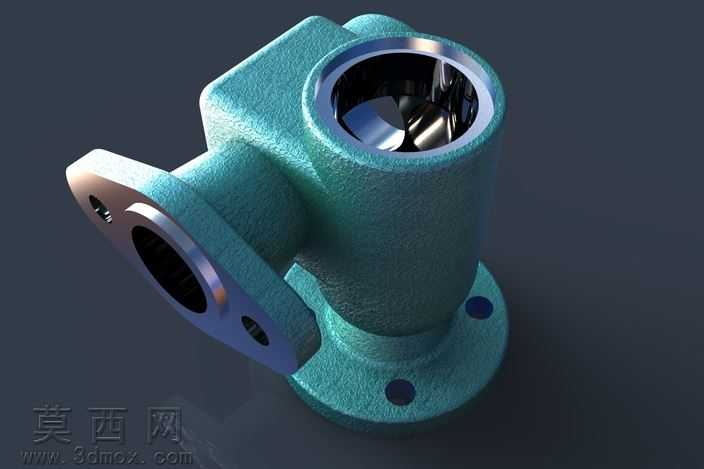

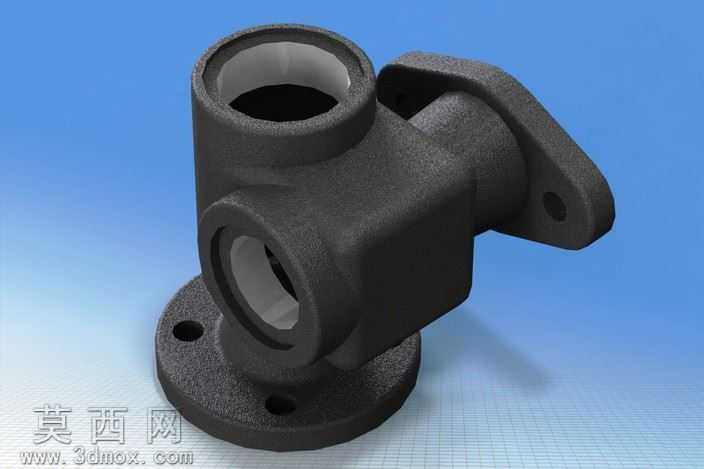

该作品为多通路工业连接阀体的三维建模设计成果,建模阶段以工业管路系统的实际连接需求为核心依据,首先完成整体结构的基准定位:以底部圆形法兰盘为安装基准,精准标定三个连通接口的空间角度与相对位置,确保各通路的轴线夹角符合流体输送的转向要求,避免流道出现突兀折角影响介质流通效率。建模过程中对各部位细节做了精细化处理:底部法兰盘均匀分布三个安装通孔,孔位的节圆直径、孔径公差均参照通用法兰安装标准设定,法兰盘与主体衔接处做了渐变过渡圆角,消除应力集中隐患;顶部与侧部的两个接口内壁均构建了标准内螺纹结构,螺纹的牙型、螺距参数匹配常规工业管路的外螺纹接头规格,接口端部做了倒角处理,方便管路安装时的导向对位;侧伸的法兰安装耳带有两个定位通孔,用于阀体侧向的辅助固定,耳板与主体的衔接处做了加厚加强筋结构,提升侧向安装的结构强度,避免长期受管路震动出现连接断裂问题。材质渲染阶段采用哑光银灰色金属材质,模拟铸钢阀体的实际表面质感,对螺纹牙型、安装孔边缘、过渡圆角等细节做了光影强化处理,清晰呈现各部位的结构轮廓与加工特征。设计过程中重点考量了阀体的实际工况需求:各通路的流道内壁做了等径平滑过渡设计,减少介质流经时的阻力与紊流产生;主体壁厚根据不同部位的承压需求做了差异化设定,接口与法兰衔接部位适当加厚,平衡结构强度与整体重量;所有外露棱边均做了小圆角钝化处理,既符合机械加工的工艺要求,也避免安装过程中出现锐边划伤的问题。整体模型结构完整,各部位尺寸匹配工业通用标准,可用于管路系统的装配验证、工况模拟以及产品加工的前期结构校验,能够直观呈现多通路法兰阀体的连接逻辑与结构特点,为同类工业管件的设计优化提供可参考的三维建模范例。
