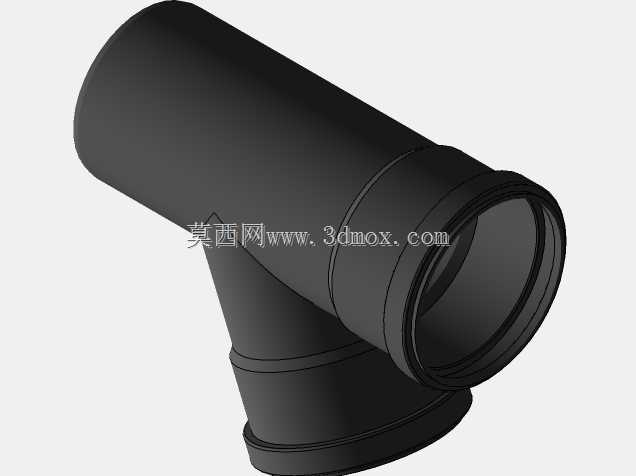

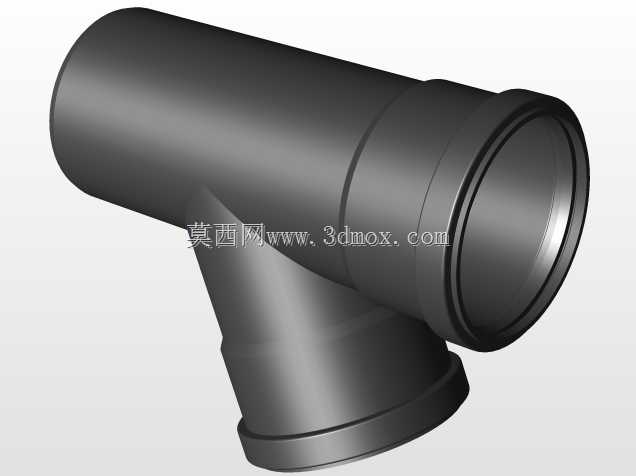

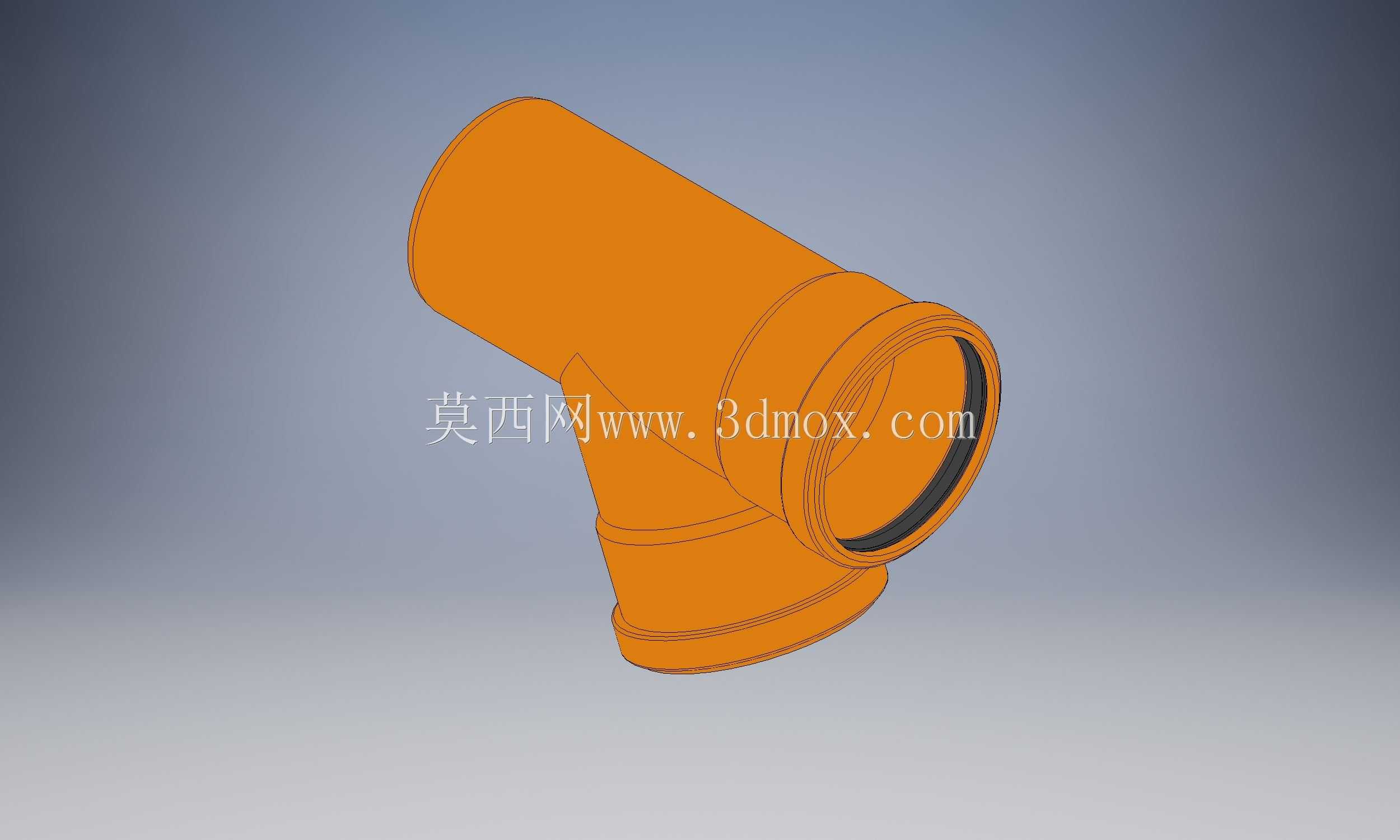

DN110规格67度斜向KG污水支管管件

在民用建筑排水、市政排污支管布设的现场场景里，这类斜向支管是管路分流转向的核心连接件，主要用于同公称通径的排水管路之间，实现67度夹角的侧向汇流或分流，避免直角转弯带来的排水阻力陡增、杂物淤积堵塞的问题。从实际使用工况来看，该管件适配DN110规格的排水管路，也就是日常建筑排水系统中最常用的主排污管管径，常见于高层住宅卫生间、公共建筑排污立管的支管接驳位置，比如连接卫生洁具排污口与主立管的转向段，或是地下排污管网中同管径管路的斜向汇接节点。设计阶段首先要考虑的是排水流态的顺畅性，67度的夹角选取并非随意设定，而是经过流体阻力测算，在保证侧向接驳空间足够的前提下，尽可能降低水流转向时的局部阻力系数，减少排水过程中的水封破坏、返水风险，同时避免大角度斜接带来的管路布设空间浪费。外形上采用承插式连接结构，两端的承口带有密封槽位，安装时配合橡胶密封圈即可实现可靠的密封防漏，不需要额外焊接或是粘接作业，能大幅提升现场安装的效率，降低施工对操作工人的技术要求。安装边界方面，该管件的三个接口中心线共面，安装时需要提前预留足够的轴向操作空间，保证承口完全套入对应管材之后，密封圈能均匀受压，不会出现偏斜渗漏的问题；同时斜向支管的朝向需要根据现场管路走向调整，建模时已经将接口的同轴度、承口深度的公差配合做了合理预留，能适配市面上常规的同规格排水管材的尺寸公差，不会出现安装时插接过松或是过紧无法装配的问题。结构上在转弯交汇位置做了壁厚加强处理，因为水流转向时对管壁的冲刷作用力远大于直管段，加厚的管壁能提升管件的抗冲刷、抗形变能力，延长在长期带压排水工况下的使用寿命，避免交汇位置过早出现磨损渗漏。建模过程中严格遵循排水管件的相关尺寸规范，所有接口的配合尺寸、转弯处的圆弧过渡都和实际量产产品保持一致，既可以用于管路系统的三维布设仿真，提前排查现场安装的空间干涉问题，也能作为管件生产开模的参考依据，帮助设计人员快速完成排水管路的整体方案搭建，减少重复建模的工作量。
