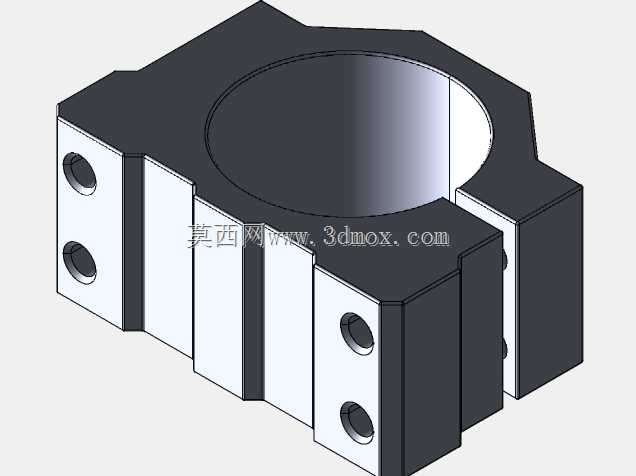

直径52mm主轴电机配套安装固定夹座

在数控雕铣、小型加工中心以及非标自动化钻铣工位的布局中，主轴电机的安装刚性直接决定了加工过程的振刀幅度、孔位加工精度以及长时间运行的同轴度保持能力，这款适配52mm直径主轴电机的固定夹座，正是针对这类安装场景做的结构优化设计。从实际安装边界来看，夹座中心的夹持内孔做了整圆贴合设计，抱紧时可以和主轴电机的圆柱外壳形成全周面接触，相比局部顶丝固定的结构，接触面积提升数倍，能有效分散夹紧应力，避免薄壁电机外壳被顶压变形，同时也能减少高速运转时的夹持滑移风险。夹座两侧的安装耳板做了对称式的分体开槽结构，每侧耳板上设置了上下两个同轴安装孔，安装时可以先将夹座套入电机外壳调整到目标轴向位置，再通过贯穿安装孔的螺栓将夹座锁紧在设备的安装立板或者滑台台面上，开槽结构在螺栓锁紧时会产生均匀的向内收束力，让内孔抱紧力均匀分布在整个接触圆周上，不会出现局部应力集中导致的主轴偏斜。夹座的主体外形做了切边处理，并非整圆外轮廓，这样的设计一方面可以减少夹座自身的重量，降低滑台移动时的负载惯量，另一方面切边形成的平面可以作为安装时的定位基准面，和设备安装面靠紧后能快速保证主轴的轴向垂直度，减少安装时的打表校正时间。在实际设备改造场景中，这类夹座常被用于小型雕刻机主轴的固定、非标钻孔动力头的安装，以及多主轴排钻布局中单个主轴的位置固定，相比一体式的电机安装座，这种夹装式结构不需要拆解电机端盖，也不需要在电机外壳上额外加工安装螺孔，只需要松开锁紧螺栓就能快速调整主轴的伸出长度，适配不同加工深度的工况需求。夹座的安装孔位间距做了标准化适配，可以匹配常见的铝型材滑台、铸铁安装板的孔距规格，不需要额外做转接板就能直接安装，耳板的厚度经过受力校核，在满负荷锁紧时不会出现弯曲变形，能长期保持夹持力的稳定，即使在主轴频繁启停、正反转切换的工况下，也不会出现夹持松动导致的主轴下沉问题。夹座内孔的尺寸公差按照过渡配合设计，常温下套入电机外壳时留有微小的调整间隙，锁紧后可以完全消除间隙，保证主轴和安装座的同轴度，避免因为安装偏心导致的主轴轴承额外负载，延长主轴的使用寿命。
