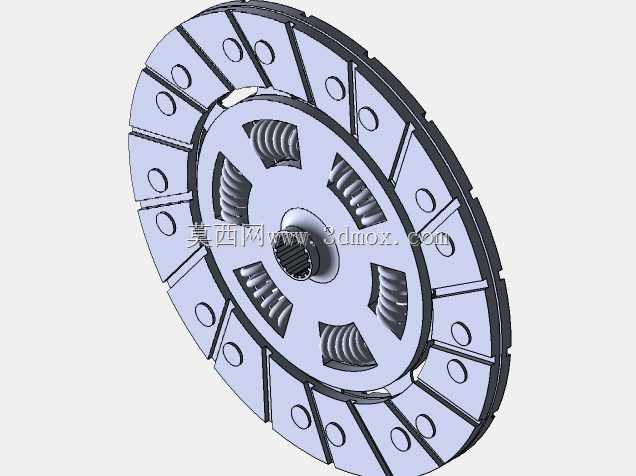

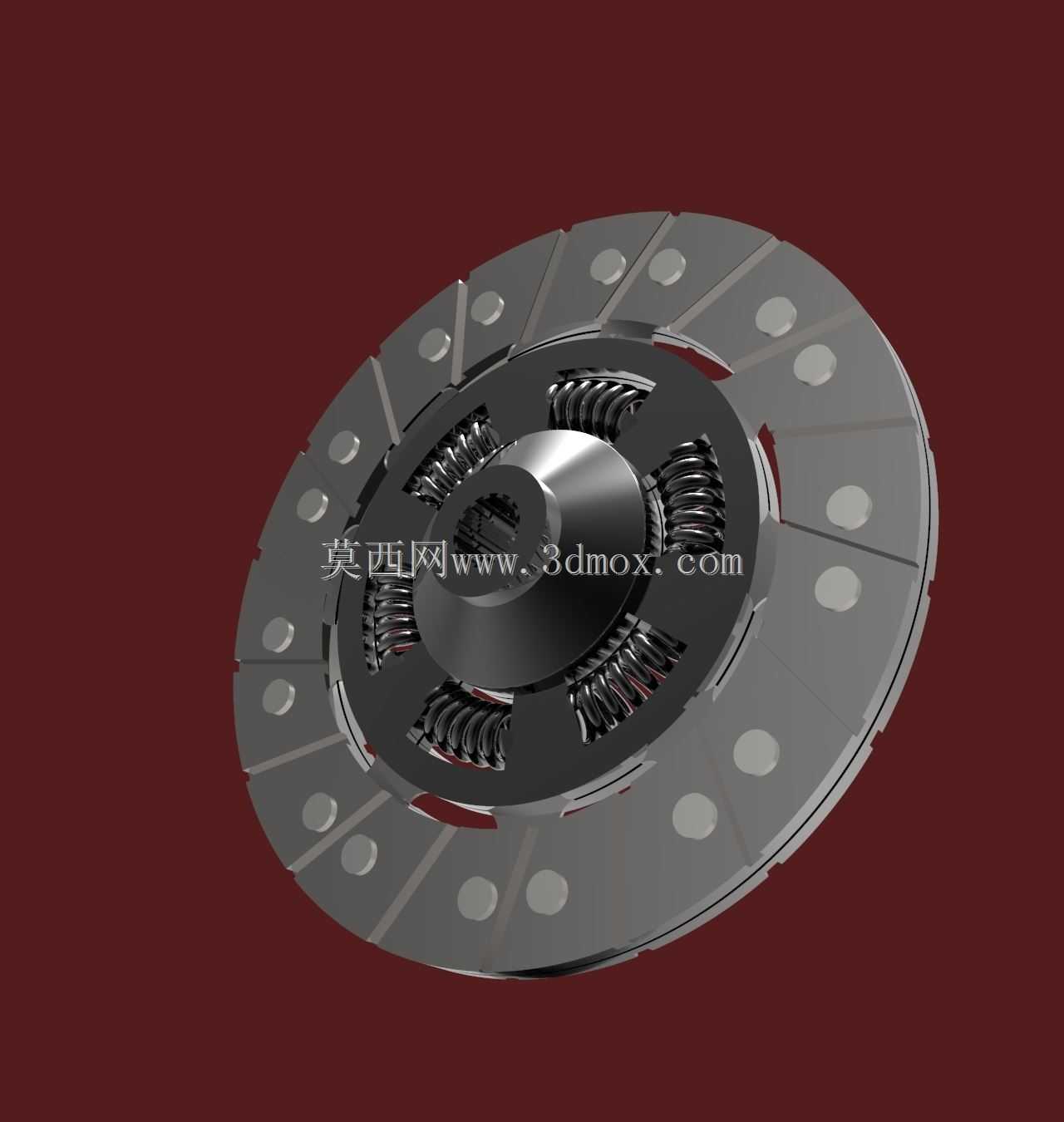

汽车传动系统用摩擦式离合器从动盘结构

这款离合器从动盘主要搭载于手动挡乘用车的传动系统中，安装在发动机飞轮与变速器输入轴之间，是动力切断与接合的核心执行部件。日常车辆起步时，驾驶员松开离合器踏板，压盘会逐步将从动盘压紧在飞轮端面，依靠摩擦面的摩擦力把发动机输出的扭矩平稳传递给变速器，避免传动系统受到冲击载荷；换挡过程中，从动盘与飞轮快速分离，切断动力传输，让变速器内部齿轮副顺利完成转速匹配，减少换挡打齿风险；车辆遇到突发载荷冲击时，从动盘的摩擦面还能通过微量打滑保护发动机与传动系零部件，避免扭矩过载造成的零件断裂损坏。从结构设计来看，整个从动盘采用分体式布局，中心的花键毂直接与变速器输入轴配合，花键参数需要匹配对应车型输入轴的模数与齿数，保证滑动顺畅无卡滞，同时预留足够的轴向滑动行程，满足离合器分离过程中从动盘的轴向位移需求。周向布置的多组螺旋减震弹簧是核心缓冲结构，不同刚度的弹簧组合可以覆盖不同转速区间的震动衰减需求，怠速工况下低刚度弹簧吸收发动机的扭转震动，避免怠速抖动传递到驾驶舱；大扭矩输出工况下高刚度弹簧介入，保证扭矩传递的可靠性，减少传动系的扭转共振。两侧的摩擦片采用环形分段布局，摩擦面上的铆接点均匀分布，保证摩擦片与钢片连接牢固，摩擦片表面的沟槽用于磨损过程中排出磨屑，同时提升散热效率，避免长时间半联动状态下摩擦面温度过高导致摩擦系数衰减。盘片边缘的波形钢片提供轴向弹性，让离合器接合过程更线性，避免接合突兀造成的车辆闯动。设计过程中需要严格控制从动盘的整体厚度、摩擦片外径与内径尺寸，外径尺寸匹配飞轮与压盘的摩擦面直径，保证足够的摩擦接触面积来传递额定扭矩，内径尺寸需要避让中心的花键毂与减震弹簧安装空间，同时控制从动盘的转动惯量，减少换挡过程中同步器的工作负荷。安装边界上，从动盘的轴向安装间隙、花键配合公差、端面跳动量都有严格要求，端面跳动过大会导致离合器分离不彻底、换挡卡滞，花键配合过松会造成传动异响，配合过紧会导致离合器分离行程不足。
