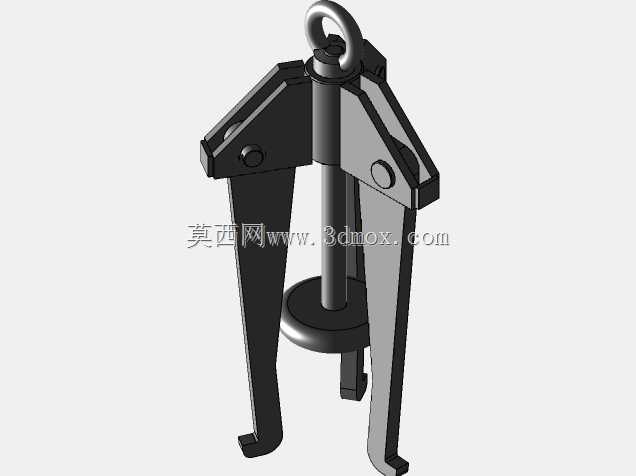

三爪自定心轴承内圈拉拔拆卸工具

这款三爪拉拔工具主要面向设备维保、机械装配场景设计，核心用于过盈配合的环形零件拆卸作业，常见于轴承内圈、轴套、密封环等套设在轴类零件上的部件拆除工况，在机修车间、设备运维班组、生产线保全工位都有极高的使用频次。

从功能结构来看，顶部集成的吊环结构适配手动葫芦、液压拉拔动力端的连接需求，可根据作业空间与拆卸力大小，灵活选择手动旋压或者外接动力的作业方式。三个卡爪采用周向均布设计，作业时卡爪勾住待拆卸零件的下端面，中心顶杆抵住轴端端面，随着中心螺杆的旋进，三个卡爪同步沿径向收拢并产生轴向拉拔力，自定心结构可保证拉拔过程中受力始终沿轴的中心线方向，避免偏载造成轴面划伤、零件崩裂的问题。

设计阶段充分考虑了不同规格环形零件的适配性，卡爪的开合行程覆盖常规中小型轴承的尺寸范围，卡爪的勾头厚度做了减薄处理，可伸入零件与安装台阶之间的狭窄缝隙，无需额外加工让位槽即可完成卡接。中心螺杆采用梯形螺纹传动，相比普通三角螺纹具备更好的承重能力与自锁性能，拉拔过程中不会出现受力回退的情况，操作时的施力手感也更平顺。

安装与使用的边界条件上，作业前需确认三个卡爪的勾接深度一致，顶杆与轴端的接触点需做中心定位，避免顶偏造成轴端中心孔损伤；吊环的额定载荷与工具整体拉拔力匹配，严禁超载荷使用，外接动力拉拔时需保证拉力方向与螺杆轴线重合。整体结构没有多余的冗余设计，所有受力部位均做了圆角过渡处理，避免应力集中造成的结构断裂，卡爪与主体支架采用铰接连接，可根据待拆卸零件的外径自适应调整张开角度，无需额外的档位调节操作，单人即可快速完成装夹与拆卸作业，相比两爪拉马具备更好的对中性，相比液压拉马具备更灵活的狭小空间适配能力，在无液压动力源的野外维保场景也可正常使用。
