摩托车燃油管路弹簧夹紧固结构设计

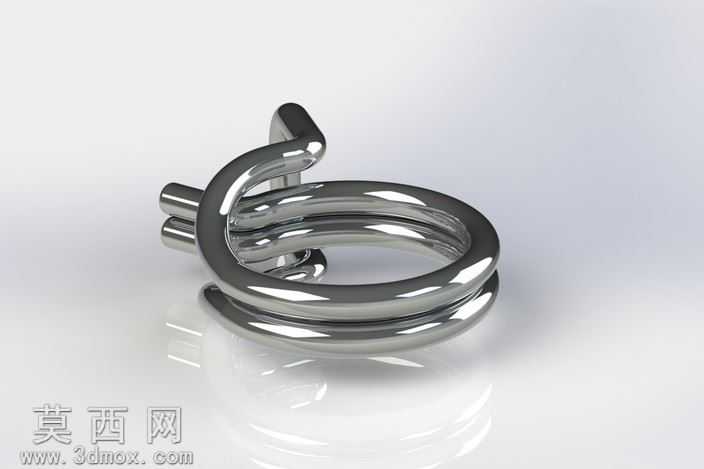

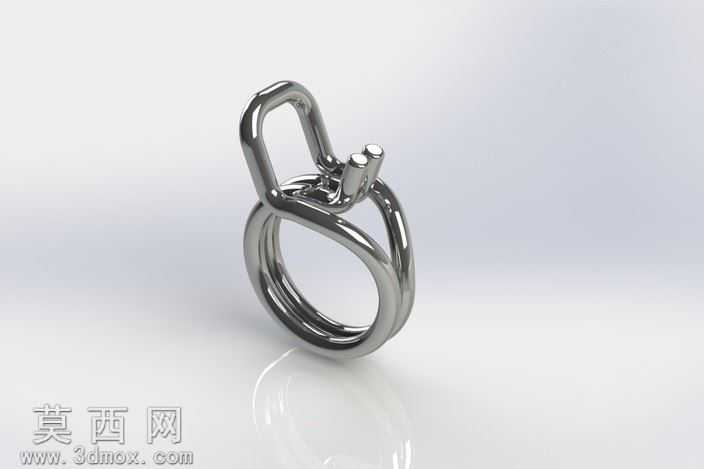

本作品为摩托车燃油管路配套的弹簧夹三维建模设计，建模阶段采用SolidWorks完成全参数化特征构建，首先绘制环形基座的扫描路径草图，以圆形截面沿闭合环形路径扫描生成夹持环主体，保证环体内径与燃油管外径的适配公差控制在合理区间，确保夹持后不会出现管路滑脱或过度挤压变形的问题。上方锁扣结构采用对称式弯折建模思路，先绘制锁钩的多段线轮廓，通过折弯特征模拟金属线材冷弯成型的真实形态，锁扣与环体的连接部位做了圆角过渡处理，避免应力集中导致的金属疲劳断裂。材质渲染阶段选用抛光不锈钢材质，调整金属粗糙度参数至0.12，反射强度设置为0.85，还原五金弹簧件表面镀铬后的亮面金属质感，场景搭建采用浅灰色哑光背景板，添加45度角柔光主光源与底部补光，渲染出金属表面自然的高光过渡与接触阴影，清晰呈现弹簧夹的立体结构与弯折细节。结构设计上充分考虑实际装配需求，夹持环采用开口式弹性结构，依靠金属自身的形变弹力实现对燃油管的抱紧固定，上方锁扣按压后可张开环体完成装配，松开后自动回弹锁止，无需额外紧固件即可实现快速拆装，适配摩托车运维过程中燃油管路的快速检修更换需求。建模过程中对所有弯折部位的曲率做了连续校验，保证线材弯折半径符合五金冲压弯折的工艺要求，避免出现建模中曲率过小实际生产无法加工的问题，同时对锁扣的配合间隙做了参数化设置，确保锁止状态下无松动松脱风险，整体模型还原了真实弹簧夹的弹性结构特征与装配逻辑，可直接用于五金配件的结构验证、装配模拟以及产品渲染展示使用。
