单通道质量流量控制器电源读数装置

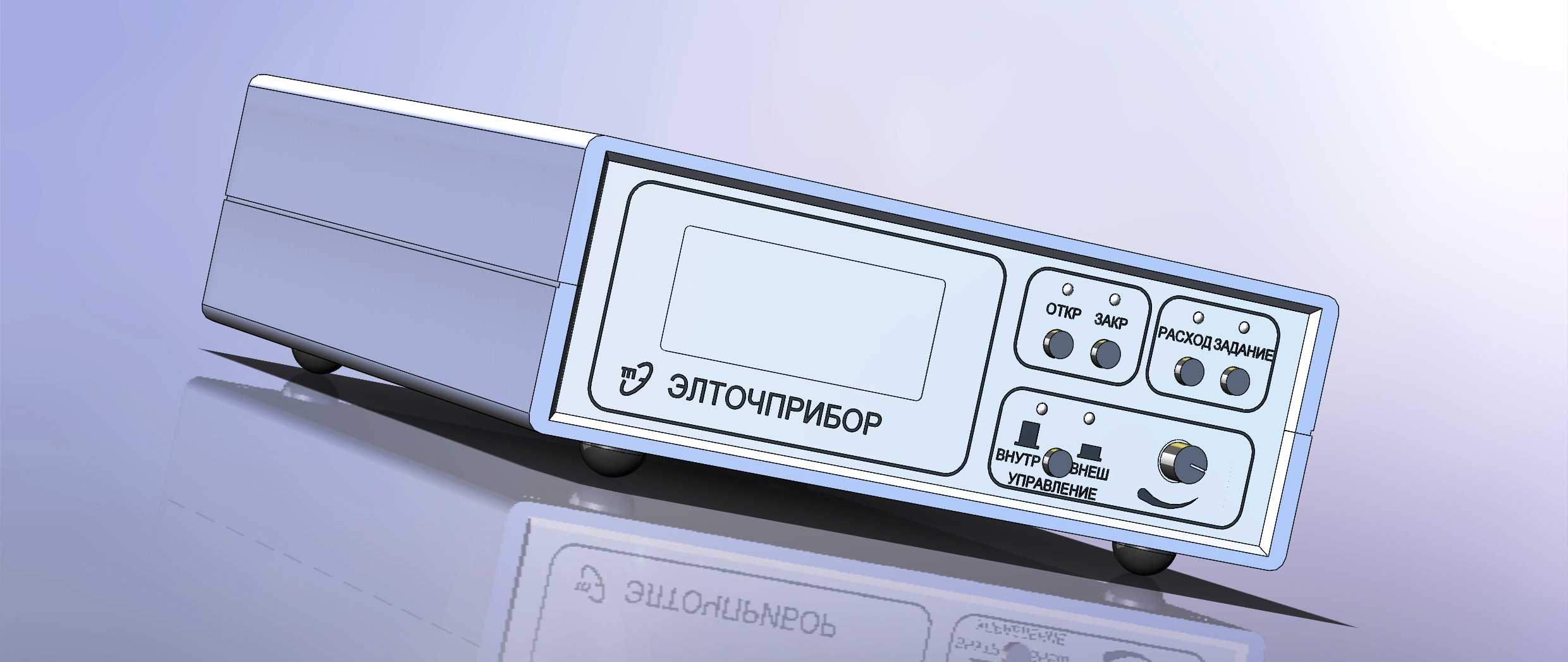

在流体测控相关的实验台架、工业制程管路配套场景中，这类单通道配套的电源读数装置是质量流量传感单元不可或缺的配套终端，它承担着为前端流量传感探头提供稳定工作供电、实时采集传感信号并转换为可读流量数值、输出调控指令的核心作用，没有这类配套终端，前端的质量流量传感器无法独立完成供电与数据输出，整套流量测控链路就无法正常运行。从结构设计层面来看，这款装置采用台式卧式壳体布局，底部设置四个防滑支撑脚垫，将整机抬离安装台面1-2mm，既可以避免台面积液、积尘直接接触壳体底部造成腐蚀或电路短路，也能在底部预留出散热间隙，配合壳体侧面的隐蔽式散热槽，让内部电源模块、信号处理板卡工作产生的热量可以自然对流散出，不需要额外加装散热风扇，既降低了运行噪音，也减少了后期风扇维护更换的工作量。前面板的布局完全按照现场操作人员的使用习惯排布，左侧区域设置大尺寸液晶显示屏，用于实时显示当前管路内的质量流量数值、设定阈值、工作状态参数，屏幕的安装角度做了5度的仰角设计，操作人员站立在设备前方1米左右的常规操作位置时，视线刚好可以垂直对准屏幕平面，不需要刻意俯身或者垫脚就能清晰读取数值，减少长时间监看的视觉疲劳。屏幕右侧分区域排布功能调节旋钮与状态指示灯，按照操作频率从高到低依次排布：最靠近屏幕的是零点校准、量程切换的调节旋钮，对应两个独立的状态指示灯，校准完成或者量程切换到位后指示灯会常亮提示；再往右是流量阈值设定、输出信号调节的旋钮组，每个旋钮下方都蚀刻有对应的功能标识，即使设备使用多年标识也不会因为频繁擦拭脱落；最下方区域设置电源开关、输出模式切换旋钮，开关做了内凹设计，避免日常搬运或者杂物触碰造成误开关机。壳体的钣金折弯处全部做了R2圆角处理，没有尖锐的直角毛边，既可以提升钣金结构的整体刚性，减少运输、使用过程中的磕碰变形，也能避免操作人员调试设备时被锐角划伤。从安装边界来看，整机宽度控制在200mm以内，深度180mm，高度80mm，在实验台架或者工业控制柜的台面上占用空间很小，既可以直接放置在台面上使用，也可以通过壳体背部预留的两个M4安装螺孔，配合L型安装支架固定在标准DIN导轨或者控制柜立面上，适配不同现场的安装需求。背部的接口区域做了分区设计，电源输入接口、传感器信号接口、模拟量输出接口分别设置独立的防水胶圈，接口间距留足15mm，即使是带屏蔽层的粗线径航空插头也可以顺利插拔，不会出现接口互相干涉的情况。内部的电路板安装全部采用防震橡胶垫固定，在工业现场存在设备振动、管路传导振动的场景下，可以避免板卡接插件松动、元器件虚焊的问题，提升设备长期运行的稳定性。在设计过程中，特意将高压电源区域与低压信号处理区域做了金属屏蔽罩隔离，避免电源模块的纹波干扰影响微弱流量信号的采集精度，保证流量读数的稳定性与准确性，满足小流量高精度测控场景的使用要求。
