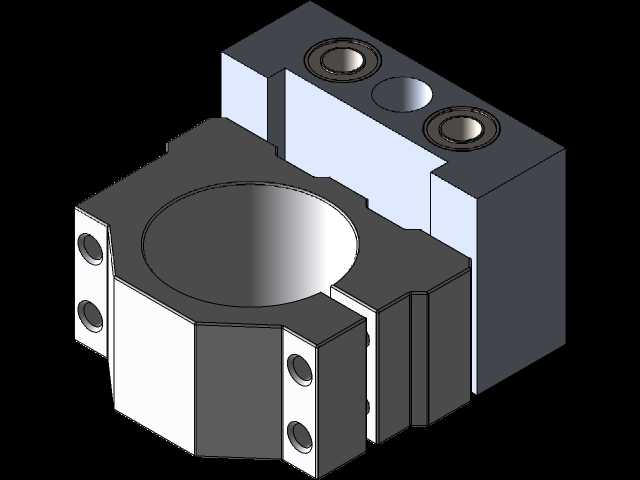

Tonsen雕刻机X轴升级主轴安装机架

这款升级结构针对桌面级CNC雕刻机X轴运动端的主轴承载需求做了定向优化，核心解决原有机架适配主轴功率上限不足的痛点，可兼容更大直径、更高输出扭矩的主轴电机，满足硬木、软金属等材料的重切削加工场景需求。从实际加工场景来看，原有X轴机架多适配小功率风冷主轴，在进行大切深铣削、浮雕粗加工工序时，容易出现夹持刚性不足导致的振刀、主轴偏摆问题，直接影响加工面光洁度与刀具使用寿命，这款升级结构通过调整夹持腔的壁厚分布、优化安装受力路径，有效提升了主轴夹持段的整体刚性。设计过程中优先保留了原有X轴滑台的安装接口尺寸，无需对设备原有导轨、滑块、传动同步带轮的安装位置做改动，可直接替换原有机架完成升级，降低用户改装的适配成本。结构上采用分体式夹持设计，主轴安装孔为整圆开口式结构，侧面预留锁紧螺钉孔位，通过螺钉锁紧产生的抱紧力固定主轴，相比顶丝固定方式，夹持接触面积更大，高速运转时主轴的同轴度保持能力更强，可有效降低主轴径向跳动量。机架与X轴滑台的连接面做了贴合度优化，两个安装基准面的平面度公差控制在0.02mm以内，保证安装后主轴轴线与工作台面的垂直度符合加工要求，避免出现加工侧壁倾斜、孔位椭圆等加工误差。结构上部预留的两个轴承安装位，用于配套X轴传动丝杠的支撑端安装，将丝杠支撑座与主轴机架整合为一体结构，减少了单独安装支撑座带来的装配累积误差，提升X轴运动的传动刚性与重复定位精度。侧面预留的多个安装孔位可配套安装行程触发撞块、防尘罩固定件、冷却管路走线卡扣等附属配件，无需额外在结构上打孔攻丝，兼顾改装的扩展性。整体结构的外形边界充分考虑了X轴运动行程的限位需求，在Y轴方向的突出尺寸做了收敛设计，避免运动过程中与设备龙门立柱、Y轴拖链发生干涉，适配常见的4040、6040规格桌面CNC雕刻机的安装空间。结构的壁厚做了差异化设计，在主轴夹持、丝杠支撑这些受力集中的区域做了加厚处理，非受力区域做了适当的减重挖槽，在保证整体结构刚性的前提下控制整体重量，降低X轴运动的负载惯量，提升高速运动时的启停响应速度。
