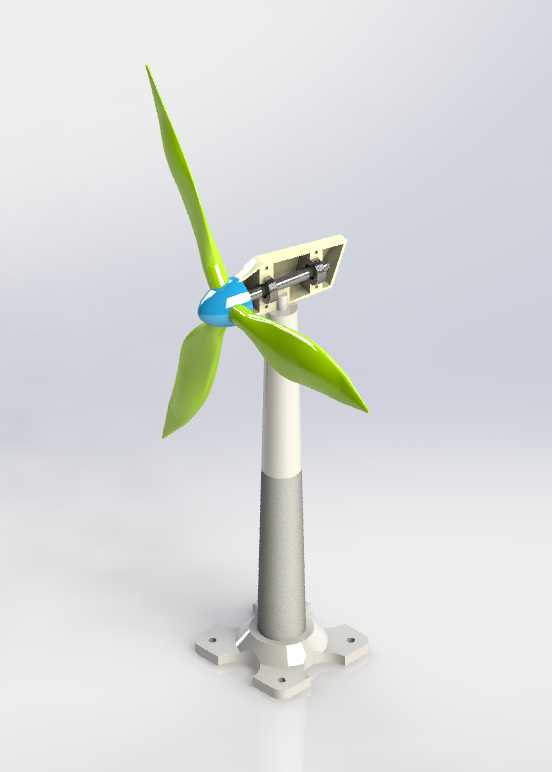

小型水平轴风力发电机组结构展示

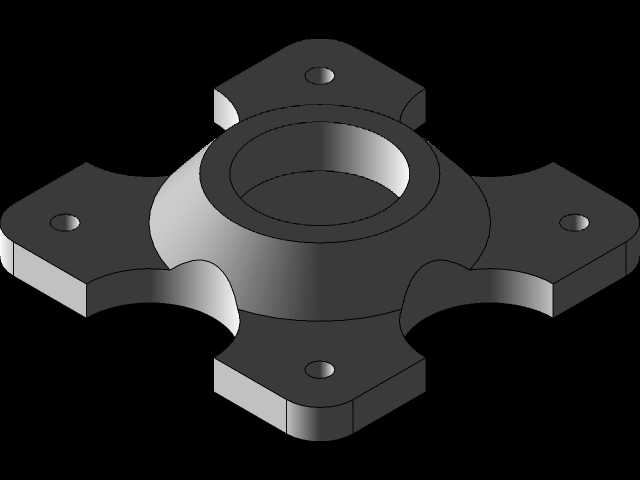

这款小型水平轴风电机组的结构设计，首先要兼顾户外部署的安装适配性，底部采用带安装孔的方形法兰底座，四个对称分布的固定孔可直接匹配预制混凝土基础或钢制支架的安装点位，底座与塔筒过渡段做了锥面强化处理，能抵消叶片转动带来的交变弯矩，避免长期运行后连接部位出现应力疲劳。塔筒采用分段式变径结构，下部粗段承担主要支撑载荷，上部细段缩减迎风面积，同时降低整体重心高度，在阵风冲击下可减少塔筒顶端的摆幅，保障叶片与机舱的对中精度。

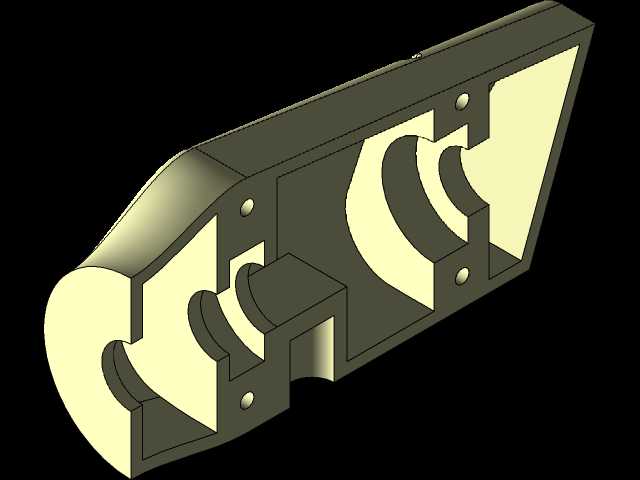

机舱部分做了半剖展示结构，内部可清晰看到传动链的排布逻辑，主轴直接连接轮毂与增速机构，省去多余的传动连接件，能降低机械传动过程中的能量损耗，这种紧凑布局也缩减了机舱的整体外形尺寸，减少顶部载荷重量。叶片采用三叶片布局，翼型经过低速风况优化，叶根与轮毂的连接部位做了圆弧过渡，可分散叶片转动时的离心力载荷，叶片前缘做了加厚处理，能抵御户外沙尘、飞虫的长期冲蚀，延长户外使用寿命。

从应用场景来看，这类小型风电机组既可以部署在偏远山区、海岛等电网覆盖薄弱的区域，为小型通讯基站、户用供电系统提供独立电力供给，也可作为分布式新能源微网的补充发电单元，搭配光伏组件实现多能互补供电，还能用于科普教学场景，直观展示风力发电的机械传动与能量转换逻辑。设计过程中需要重点考虑安装边界，叶片转动的扫掠直径要匹配部署场地的净空要求，塔筒高度要避开周边遮挡物的风影区，底座安装孔的孔距要符合通用小型风电支架的安装规范，无需额外定制转接件即可完成快速部署。

在功能特性上，三叶片结构相比两叶片设计运行更平稳，转动时的气动噪音更低，适合靠近人居场景的部署需求，机舱的偏航结构可跟随风向调整迎风角度，最大化捕获风能，叶片与轮毂的连接采用可拆卸结构，后期维护更换叶片时无需拆解整个机舱，降低现场运维的操作难度。整体结构没有冗余的装饰性部件，所有外形结构都服务于功能需求，外露部件的棱角都做了圆角处理，既减少应力集中点，也能避免安装维护过程中出现磕碰划伤。
