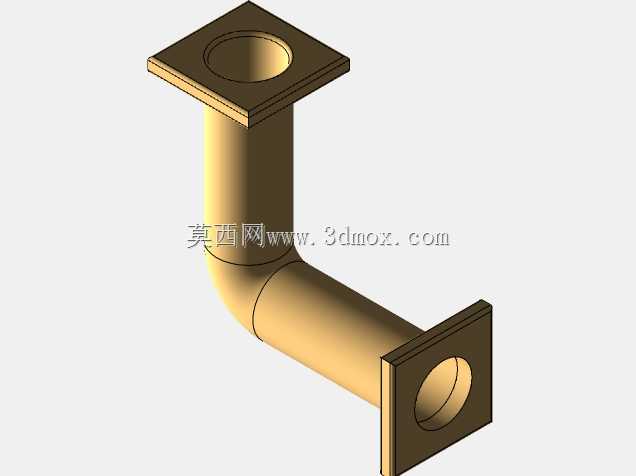

带方形安装法兰90度直角连接弯管结构

　　在工业传感检测、小型流体管路布设的场景里，这类两端带方形安装法兰的90度弯管，是解决狭小空间内管路垂直转向对接的常用结构件，很多时候会被用在检测设备的气路连接、传感器引线防护穿接、低压流体管路的转角过渡位置，替代多段直筒管加外接弯头的拼接方案，减少管路的连接密封点位，降低长期使用过程中出现渗漏、线缆防护脱节的概率。

　　从实际使用的功能特性来看，这款弯管的主体为等通径的90度圆弧过渡结构，没有做通径缩口或者变径设计，流体或者穿入的线缆在管路内部通行时，不会因为截面突变产生额外的流阻或者线缆卡滞问题，圆弧转角的曲率半径经过适配，既不会因为转角过锐导致穿线时线缆外皮被刮损，也不会因为曲率过大占用过多的安装空间。两端的方形法兰和弯管主体为一体式结构，相比焊接拼接的法兰结构，不存在焊接变形导致的法兰面平面度超差问题，安装时法兰面和对接件的贴合度更好，密封压紧时受力更均匀，不会出现局部压不实导致的泄漏问题。

　　设计这款结构的时候，首先要明确安装边界的限制：两端法兰的安装面呈90度垂直分布，每个法兰上都开有同轴的圆形通孔，和弯管的内通径完全对齐，法兰的四个角位置预留了紧固件穿装的空间，安装时不需要额外做转接支架，直接通过螺栓就可以把弯管两端分别固定在两个垂直排布的对接接口上。建模过程中要注意弯管部分的壁厚保持均匀，避免出现壁厚突变导致的应力集中问题，尤其是圆弧转角的位置，要保证内外壁的圆弧同心，不然注塑或者金属成型的时候容易出现局部壁厚不均，导致零件强度不足或者成型缺陷。法兰和弯管主体衔接的位置做了小圆弧过渡，消除直角衔接的应力集中点，在管路承受一定振动或者内部压力的时候，不会在衔接位置出现开裂失效的问题。

　　从安装尺寸的适配角度来说，方形法兰的边长尺寸要和对接端的安装孔位完全匹配，法兰的厚度要满足紧固件的压紧受力要求，不能过薄导致拧紧螺栓时法兰出现翘曲变形，也不能过厚导致整体重量不必要的增加。弯管的直段长度需要根据实际安装空间的避让需求确定，要保证安装之后弯管的主体不会和周边的其他零部件产生干涉，同时两端法兰的贴合面要和各自对接的接口端面完全平行，避免安装时出现强行别劲装配的情况，导致管路长期受内应力影响出现损坏。

　　实际选型使用的时候，要根据内部通行的介质属性确定弯管的材质，如果是用于气路或者流体输送，要选择对应耐介质腐蚀的材料，如果是用于传感器线缆的防护穿接，要选择绝缘性能好、有一定抗冲击强度的材质。安装时要在法兰面和对接件之间加装适配的密封垫片，按照对角顺序逐步拧紧法兰上的紧固件，保证每个螺栓的压紧力一致，避免单侧受力过大导致法兰变形或者密封失效。日常维护的时候只需要检查法兰位置的密封状态，以及弯管主体有没有出现外力磕碰导致的变形，因为是一体式的弯管结构，没有活动连接部件，整体的可靠性很高，基本不需要额外的维护操作，适合在空间紧凑、需要长期稳定运行的设备内部使用。
