膜片式挠性联轴器传动结构设计

项目分类:通用机械零部件 发布时间:2022-02-22 ID:559646
  • 膜片式挠性联轴器传动结构设计
  • 膜片式挠性联轴器传动结构设计
  • 膜片式挠性联轴器传动结构设计
  • 膜片式挠性联轴器传动结构设计
  • 膜片式挠性联轴器传动结构设计
  • 膜片式挠性联轴器传动结构设计
  • 膜片式挠性联轴器传动结构设计
  • 膜片式挠性联轴器传动结构设计
  • 膜片式挠性联轴器传动结构设计
  • 膜片式挠性联轴器传动结构设计

  做传动系统结构设计时,轴系不对中补偿是绕不开的核心问题,这类挠性膜片联轴器的应用场景覆盖极广,从精密检测仪器的小扭矩传动,到伺服电机、步进电机的输出端连接,甚至部分中小型泵类、输送设备的动力传递环节,都能见到这类结构的身影。和刚性联轴器不同,这类结构不需要两根连接轴保持极高的同轴度安装精度,能在设备运行过程中补偿轴向、径向以及角向的安装偏差,避免轴系因强制对中产生额外的交变弯曲应力,从根源上降低轴承、密封件的异常磨损概率,延长整套传动组件的使用寿命。

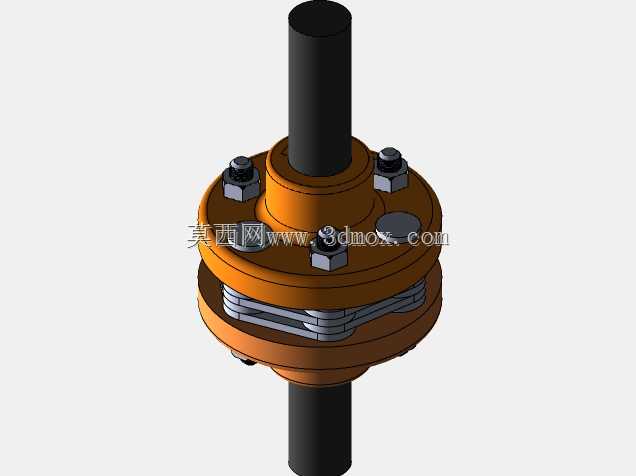

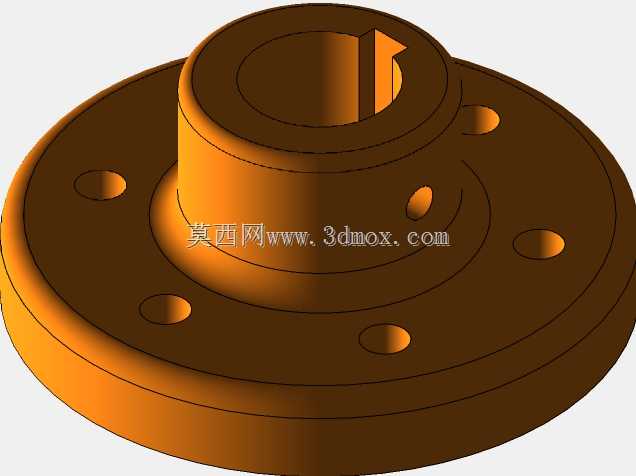

  从结构功能来看,这套联轴器采用两组对称布置的金属膜片作为挠性元件,膜片通过圆周均布的螺栓分别与两端的半联轴器压紧固定,动力从输入端半联轴器传入后,通过螺栓组传递给膜片组,再经膜片传递到输出端半联轴器,整个传动过程没有相对滑动,不需要额外润滑,也不存在传动间隙,非常适合对传动精度有要求的场合。和弹性套柱销联轴器相比,金属膜片的耐温范围更广,抗油腐蚀能力更强,不会出现橡胶元件老化、蠕变的问题,长期运行的传动精度保持性更好;和齿式联轴器相比,它没有相对运动的啮合齿面,不需要定期加注润滑脂维护,运行噪音更低,也不存在齿面磨损导致的回程误差问题。

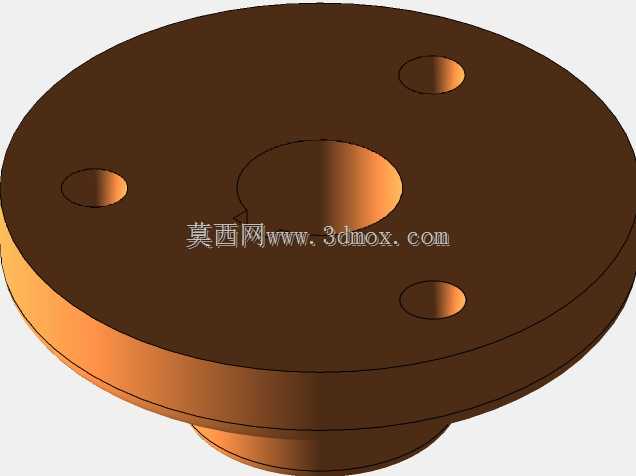

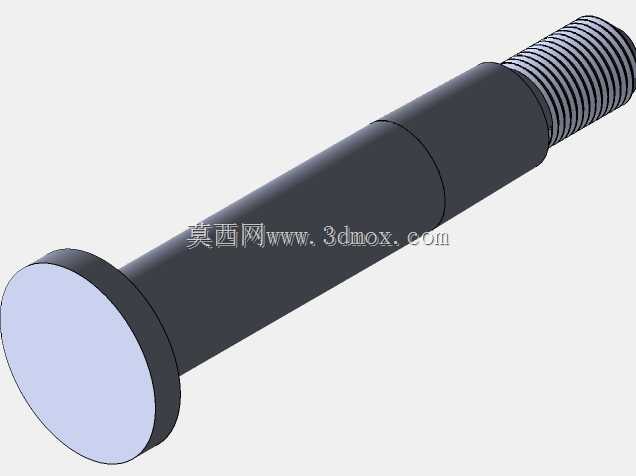

  设计这套结构时,首先要明确安装边界的约束条件:两端轴孔的直径要匹配被连接轴的轴径,轴孔长度要覆盖轴端的配合段长度,保证键连接或者抱紧连接的接触面积足够传递额定扭矩,不会出现压溃或者打滑的问题。膜片的厚度和叠片数量是核心设计参数,需要根据额定传递扭矩、允许的最大补偿量来计算确定,叠片数量越多,单组膜片的柔性越好,能补偿的不对中量越大,但叠片过多会导致膜片组的轴向刚度下降,高速运行时容易出现轴向窜动,因此需要在补偿能力和传动刚度之间做平衡。圆周布置的螺栓需要做强度校核,既要保证螺栓预紧力足够将膜片与半联轴器端面压紧,避免运行时出现相对滑移,也要控制预紧力不能过大,防止膜片在螺栓孔位置出现应力集中导致的疲劳断裂。半联轴器的外缘做了阶梯式的止口结构,既可以给膜片组提供定位基准,保证装配时膜片与半联轴器的同轴度,也能在膜片意外断裂时起到一定的防护作用,避免膜片碎片甩出造成安全隐患。

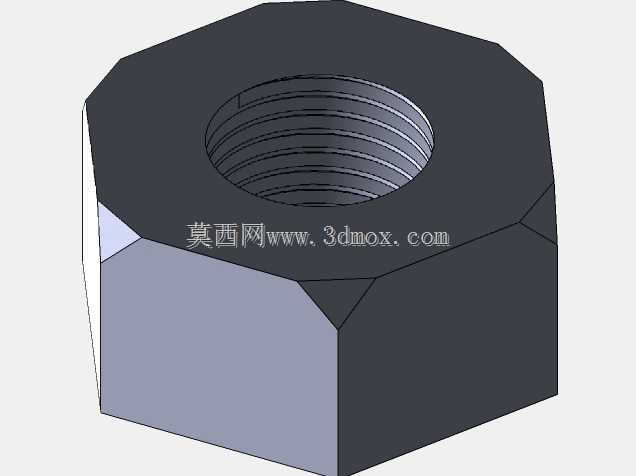

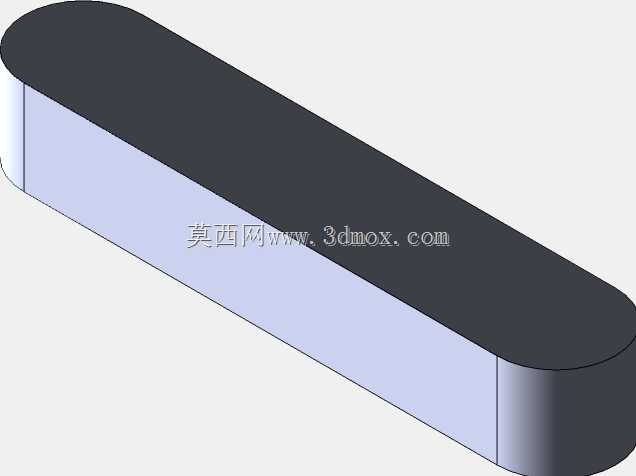

  从安装尺寸来看,这类联轴器的最大外径要和安装空间的径向边界匹配,避免和周边的机架、护罩等部件发生干涉;两端轴伸的长度要考虑轴端的固定方式,如果是采用紧定螺钉固定,要预留螺钉的操作空间,如果是采用键连接,要保证键槽的位置和轴上键槽对齐;联轴器的总长度要匹配两根轴之间的安装间距,既要保证轴头插入轴孔后有足够的配合长度,也要避免两轴端头顶到一起,预留出合理的轴向窜动间隙。在实际选型建模时,还要考虑动平衡的要求,尤其是用于高速传动的场合,所有回转部件的质量分布要均匀,螺栓、螺母等标准件要采用等重件,装配后整体做动平衡校正,避免高速运行时产生过大的振动。

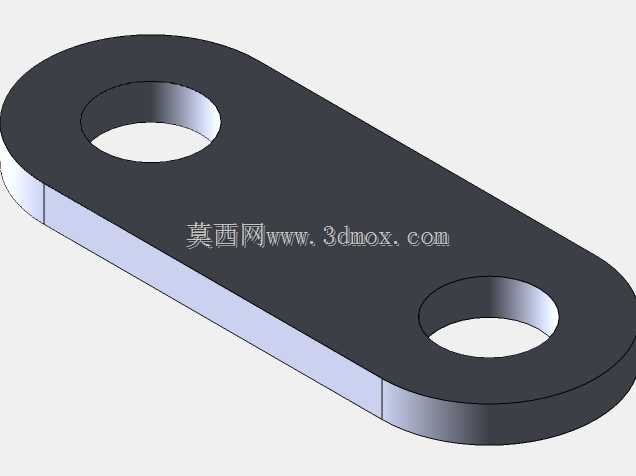

  很多刚接触传动设计的工程师容易忽略膜片的受力特性,这类金属膜片是靠自身的弹性变形来补偿轴系偏差的,运行时膜片会承受交变的拉压应力,因此膜片的材料通常选用高强度的弹簧不锈钢,表面做钝化处理,提高抗疲劳性能。装配时的螺栓拧紧顺序也有讲究,要采用对角分步拧紧的方式,保证每个螺栓的预紧力均匀,避免膜片出现局部翘曲,导致运行时局部应力过大提前失效。另外这类联轴器虽然有一定的补偿能力,但安装时还是要尽量将对中误差控制在允许范围内,不能完全依赖联轴器的补偿能力来抵消安装偏差,否则会大幅降低膜片的使用寿命,甚至导致传动系统出现异常振动。
