小型代步车轮边悬挂带制动集成结构

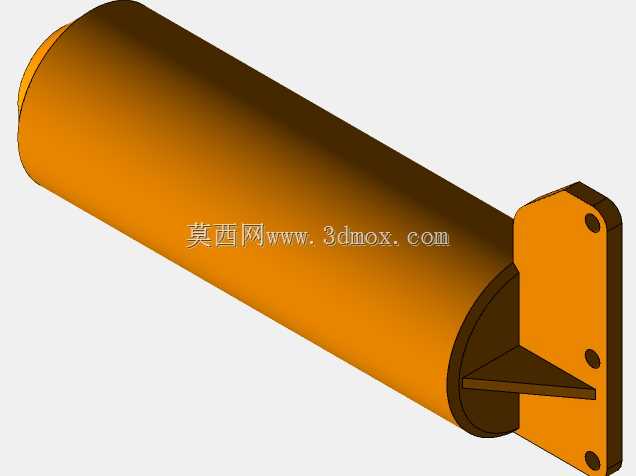

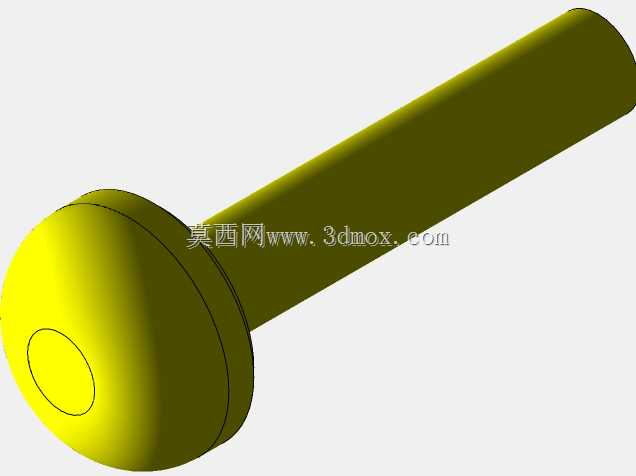

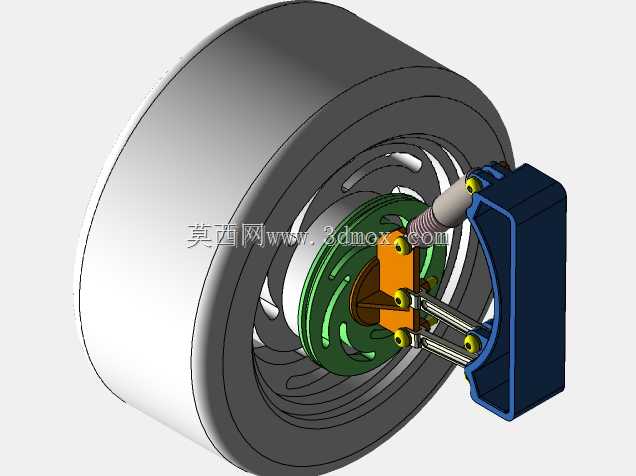

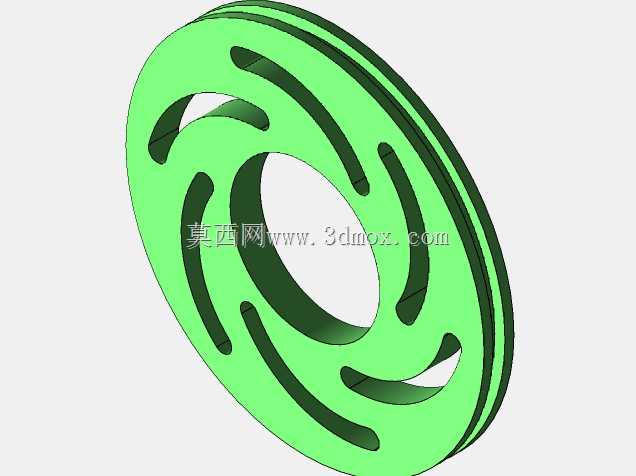

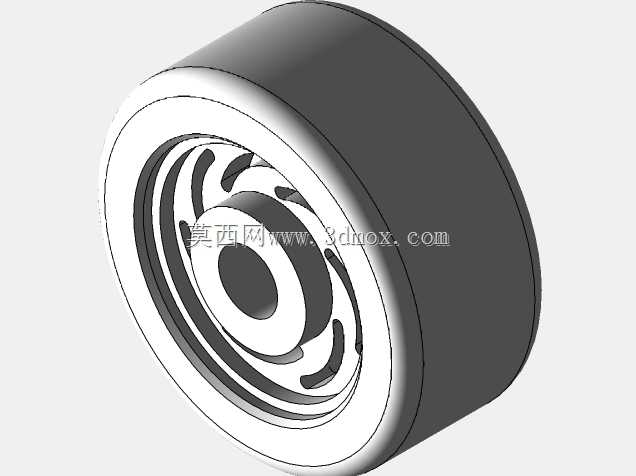

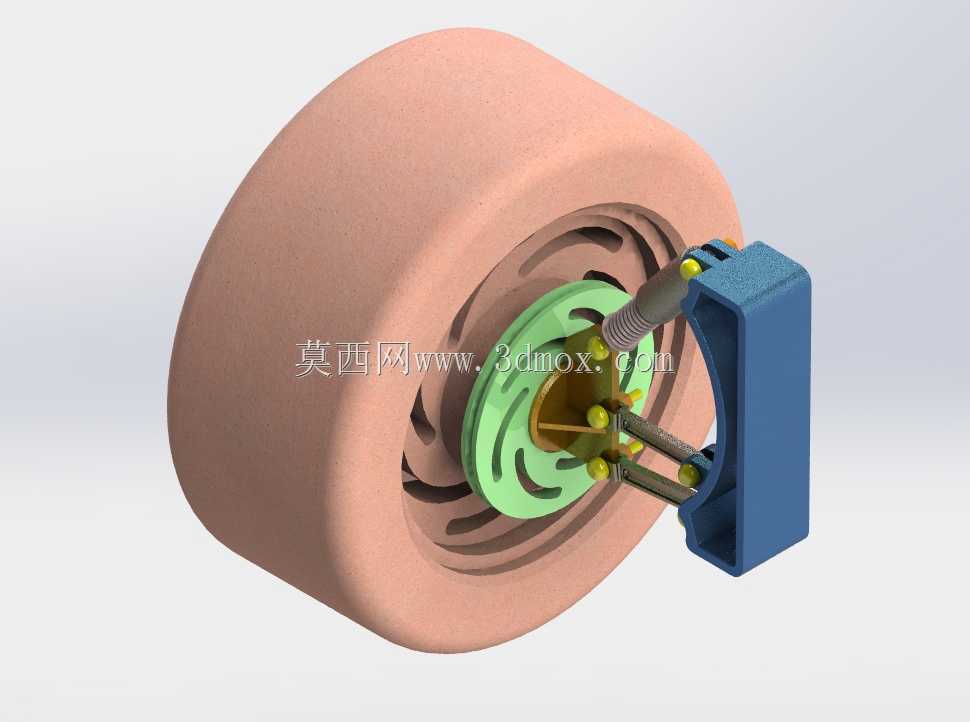

　　这套轮边结构主要适配低速小型代步车辆、厂区短途转运平板车以及小型服务类移动机器人的行走端，区别于传统乘用车辆的麦弗逊、扭力梁等整桥悬挂布局，采用单轮独立的集成化设计，单组结构即可完成单轮的承载、减震、制动全套功能，不需要额外搭配转向节、副车架等周边大尺寸构件，对于安装空间局促的小型移动载具来说适配性极强。从结构布局来看，轮胎采用高弹性实心橡胶材质，胎面做了微圆弧过渡，没有设置复杂的排水花纹，主要适配平整硬化铺装路面，滚动阻力小同时静音表现优于充气轮胎，也不存在爆胎失压的风险，适合厂区、园区、室内场馆这类固定场景的载具使用。轮毂内侧集成了制动盘安装位，绿色的安装基座直接与轮轴轴承座做一体化设计，减少了分体装配带来的累计公差，

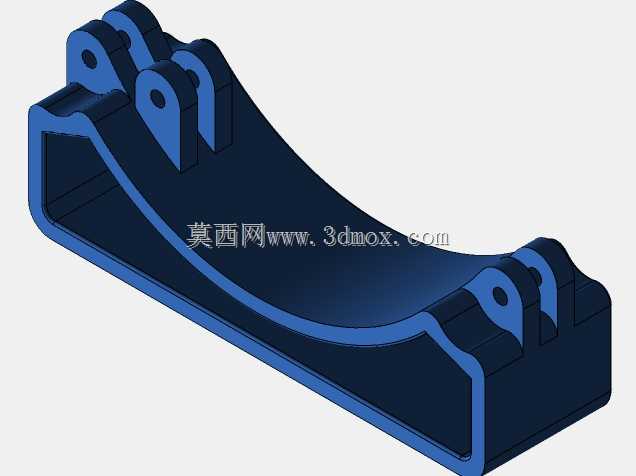

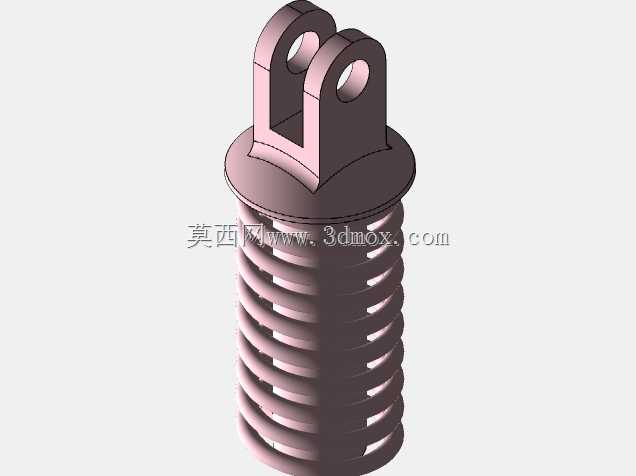

　　基座上预留的多个均匀分布的安装孔位，既可以固定制动盘，也能适配不同节圆直径的轮毂连接需求，不需要重新开模制作基座就能适配3-5种不同载荷等级的轮组。侧置的蓝色制动卡钳采用浮动式单活塞结构，卡钳安装支架直接延伸固定在悬挂摆臂的基座上，不需要额外设计独立的卡钳安装支架，减少了零件数量的同时，也避免了制动工况下卡钳抖动带来的制动异响问题。减震部件采用微型螺旋弹簧搭配阻尼杆的组合，倾斜布置在摆臂与轮边基座之间，这种倾斜安装的角度并非随意设定，而是经过轮跳行程的运动校核，当车轮受到路面冲击向上跳动时，减震器的压缩行程与摆臂的摆动轨迹完全匹配，不会出现运动干涉，同时倾斜布置可以同时吸收垂直方向与纵向的冲击载荷，对于小型载具经常遇到的路面小凸起、

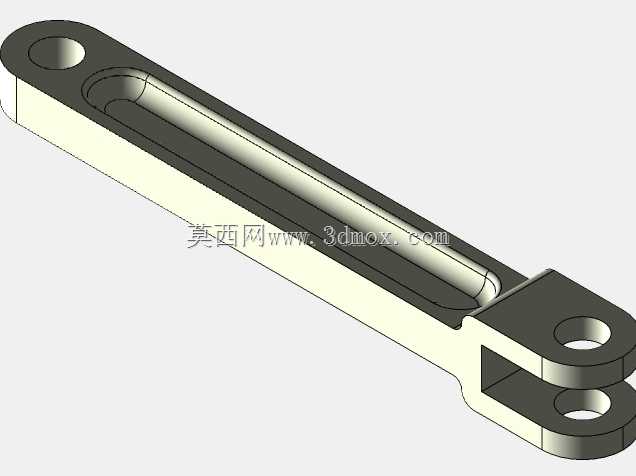

　　减速带这类工况，滤震表现要优于垂直布置的同规格减震器。两根横向布置的导向拉杆负责约束车轮的跳动轨迹，避免轮跳过程中车轮出现过大的前束角变化，保证轮胎始终与地面保持最大接触面积，防止偏磨现象出现，拉杆两端采用球铰连接，可以自动补偿安装过程中的微小角度误差，降低装配精度要求，适合小批量生产的场景。从安装边界来看，整套结构的安装固定点全部集中在蓝色卡钳侧的基座端面上，总共4个呈矩形分布的螺纹孔，只需要在载具的车架侧面对应位置加工对应的安装孔，就能完成整套轮组的固定，不需要在车架底部设计复杂的悬挂安装位，对于采用型材搭建车架的小型载具来说，安装难度极低。轮轴的中心高度在空载状态下距离安装基准面的尺寸经过优化，既保证了足够的减震压缩行程，

　　不会出现车轮跳动时撞击车架的问题，也不会因为重心过高影响载具的行驶稳定性，额定承载状态下减震器的预压行程设定为总行程的15%，既可以过滤路面的微小震动，遇到较大冲击时也有足够的剩余行程吸收能量，不会出现减震器冲顶的问题。制动管路与减震器的布局做了避让设计，所有管线都沿着摆臂的内侧走线，预留了足够的活动余量，轮跳全程不会出现管线被拉扯、摩擦的问题，降低了后期使用过程中的管线破损风险。这套结构在设计时没有照搬乘用车辆的悬挂参数，而是针对低速载具的常用车速（最高不超过25km/h）做了针对性优化，减震器的阻尼系数调校偏硬，主要承载垂直方向的载荷，不需要应对高速行驶下的复杂侧向力，因此零件的壁厚、材料选型都在满足强度要求的前提下做了轻量化处理，整套轮组的重量比同载荷等级的传统分体式悬挂轮组轻30%左右，对于电池驱动的小型载具来说，可以有效降低簧下质量，延长续航里程。在实际装配场景中，这套结构可以直接作为模块化轮组使用，不需要单独采购轮毂、制动卡钳、减震器、摆臂等零散零件再做匹配，所有零件的配合公差都已经在设计阶段完成校核，装配时只需要按照顺序将轮胎压装到轮毂上，固定好卡钳与减震器，再将整体通过安装孔固定到车架上即可，大幅缩短了小型载具的研发与装配周期，也避免了零散零件匹配不当带来的行驶异响、制动跑偏等问题。
