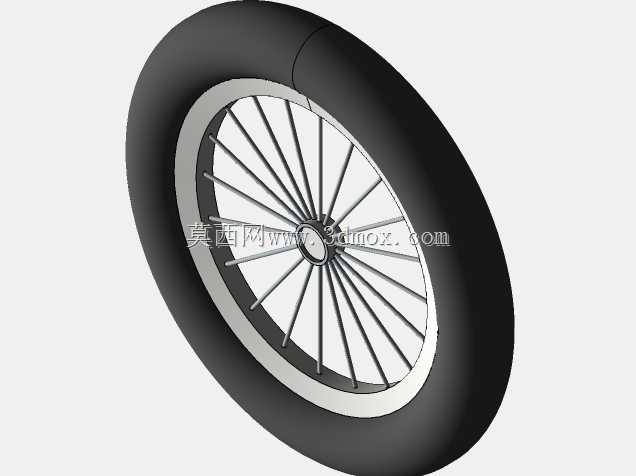

辐条式子午线摩托车车轮总成结构设计

　　在两轮代步与休闲摩托的行走系统设计中，辐条式子午线车轮是兼顾铺装路面行驶舒适性与非铺装路面抗冲击能力的核心部件，这套三维结构完整还原了量产辐条摩托轮的装配关系，覆盖外胎、轮辋、辐条、轮毂四个核心装配层级，可直接用于行走系统匹配校核、改装件结构开发或者教学演示场景。日常通勤类小排量弯梁车、复古休闲摩托、入门越野摩托都会大量采用这类辐条配子午线胎的轮组结构，相比一体压铸轮毂，辐条结构可通过条帽的微调释放路面冲击带来的局部应力，避免硬冲击下的轮辋开裂问题，而子午线胎体的带束层结构，相比传统斜交胎能在滚动过程中保持更稳定的接地面积，降低高速行驶时的胎面蠕动损耗。从设计逻辑上看，这套轮组的胎体轮廓采用标准摩托子午线胎的弧面设计，

　　胎侧预留了合理的形变余量，在过弯侧倾时胎肩部位可逐步参与接地，避免胎侧硬折带来的抓地力突变；轮辋采用深槽式结构，适配真空胎或者有内胎的装配需求，轮辋边缘的胎圈座位置做了标准的凸峰设计，可保证轮胎充气后胎圈牢牢卡合在轮辋上，避免急加速或者紧急制动时的胎圈滑脱问题。辐条的排布采用常规的交叉编织方式，每根辐条的端头都对应轮毂法兰与轮辋上的安装孔位，条帽位置预留了调节余量，实际装配时可通过旋转条帽调整每根辐条的张紧力，保证轮辋的端面跳动与径向跳动控制在合理公差范围内，避免行驶过程中出现车轮摆振。轮毂中心的轴承安装位做了同轴度约束设计，轴承位的台阶尺寸可匹配标准型号的深沟球轴承，中心通孔尺寸适配对应车型的前轮轴或者后轮轴，

　　轮毂外侧的预留位可匹配碟刹盘安装孔或者鼓刹结构的安装接口，不需要额外修改结构就能适配不同制动形式的车型。安装边界层面，这套轮组的整体外直径适配常见的17寸摩托轮规格，轮辋宽度适配常规宽度的子午线摩托胎，安装时轮胎与前叉、后平叉的间隙预留符合两轮车的设计规范，不会出现转向或者减震压缩时轮胎与车架部件干涉的问题；胎面的花纹预留位可根据使用场景调整，通勤场景可搭配浅沟槽的低滚阻花纹，非铺装路使用可加深胎纹块提升抓地力。在实际结构校核过程中，可通过这套模型验证辐条张紧力分布对轮辋形变的影响，也可模拟不同胎压下胎侧的形变量，匹配减震器的阻尼调校参数，避免车轮跳动量与减震行程不匹配带来的行驶质感下降问题；对于改装场景，可基于这套基础结构调整辐条数量、轮辋宽度或者轮毂偏移量，适配不同改装风格的定制车型需求，不需要从零开始搭建轮组的基础结构，大幅缩短结构开发的周期。
