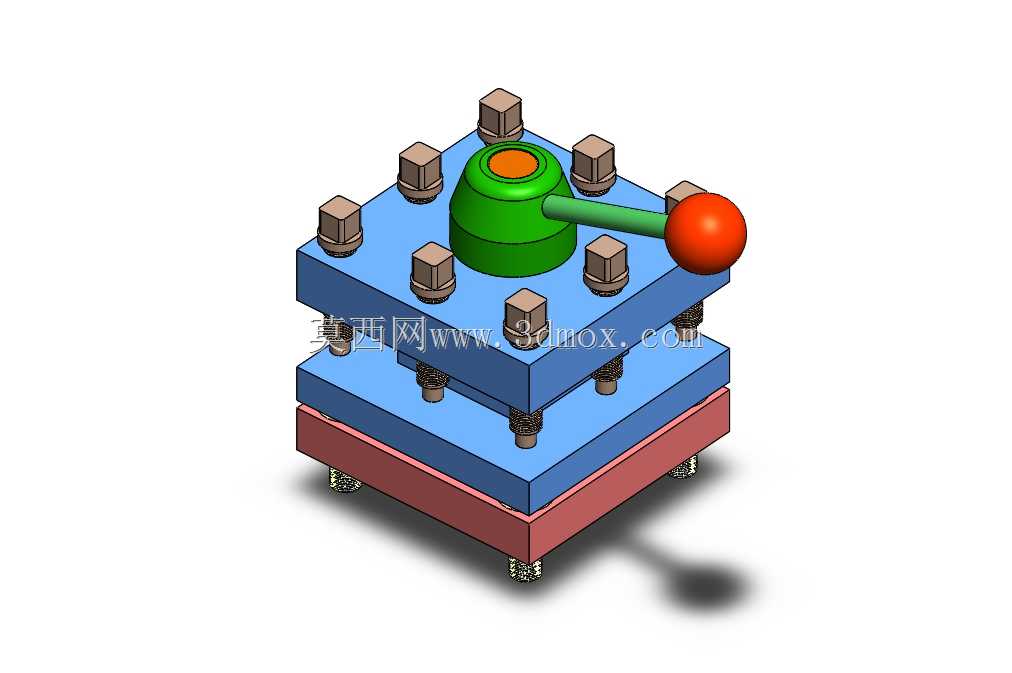

机加工用方形多工位快换刀架结构

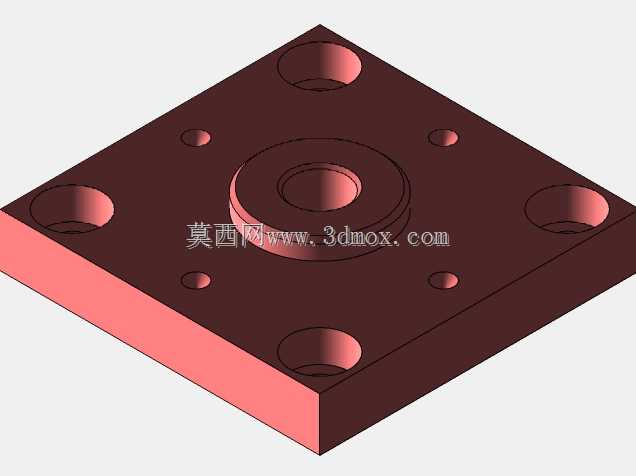

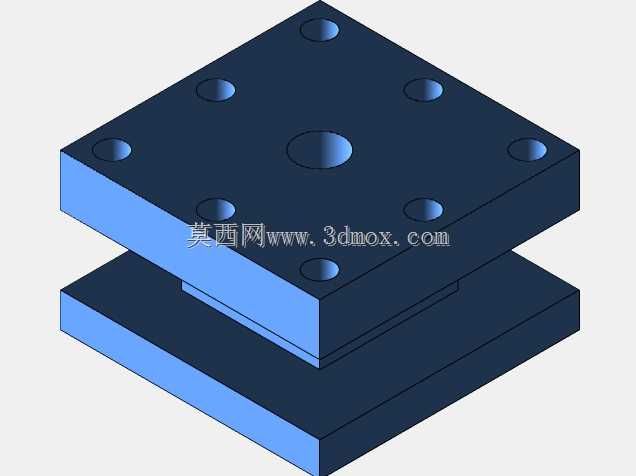

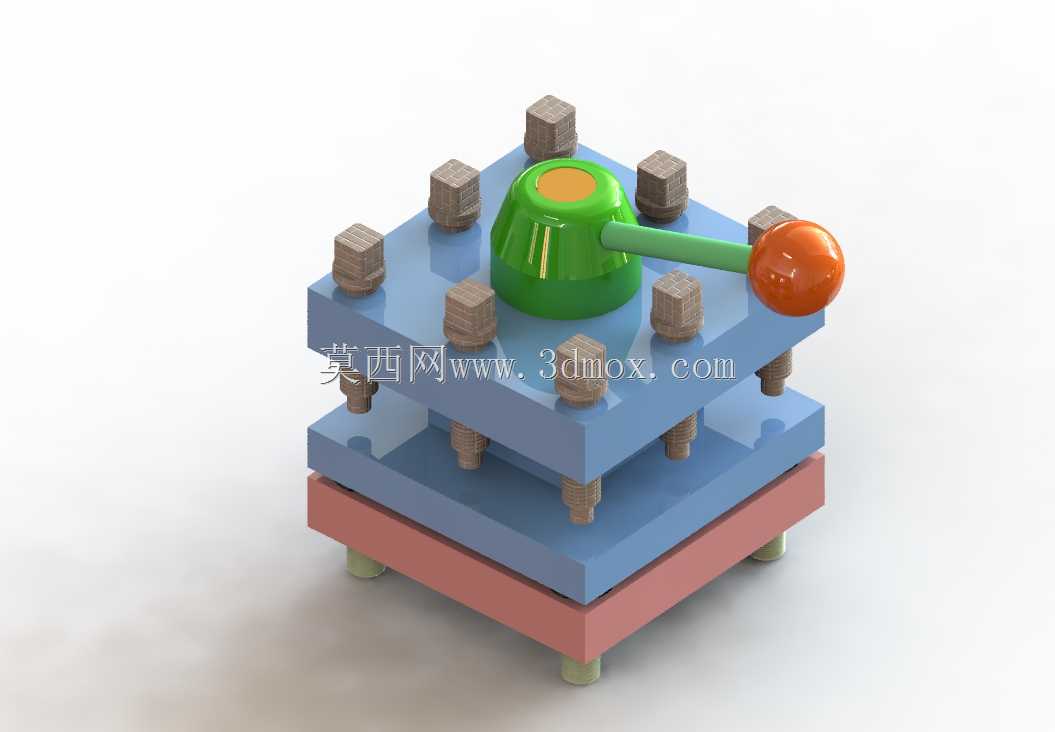

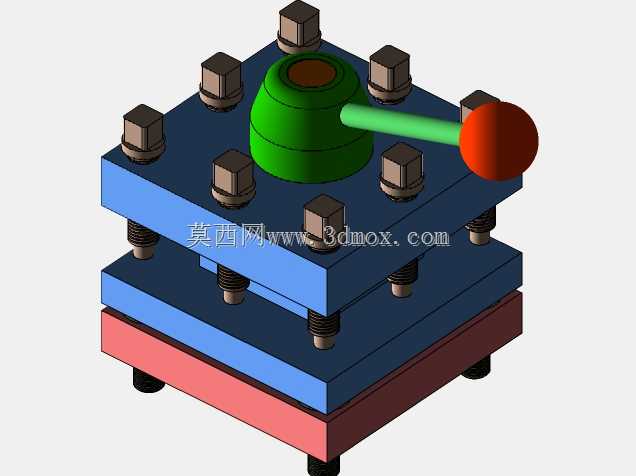

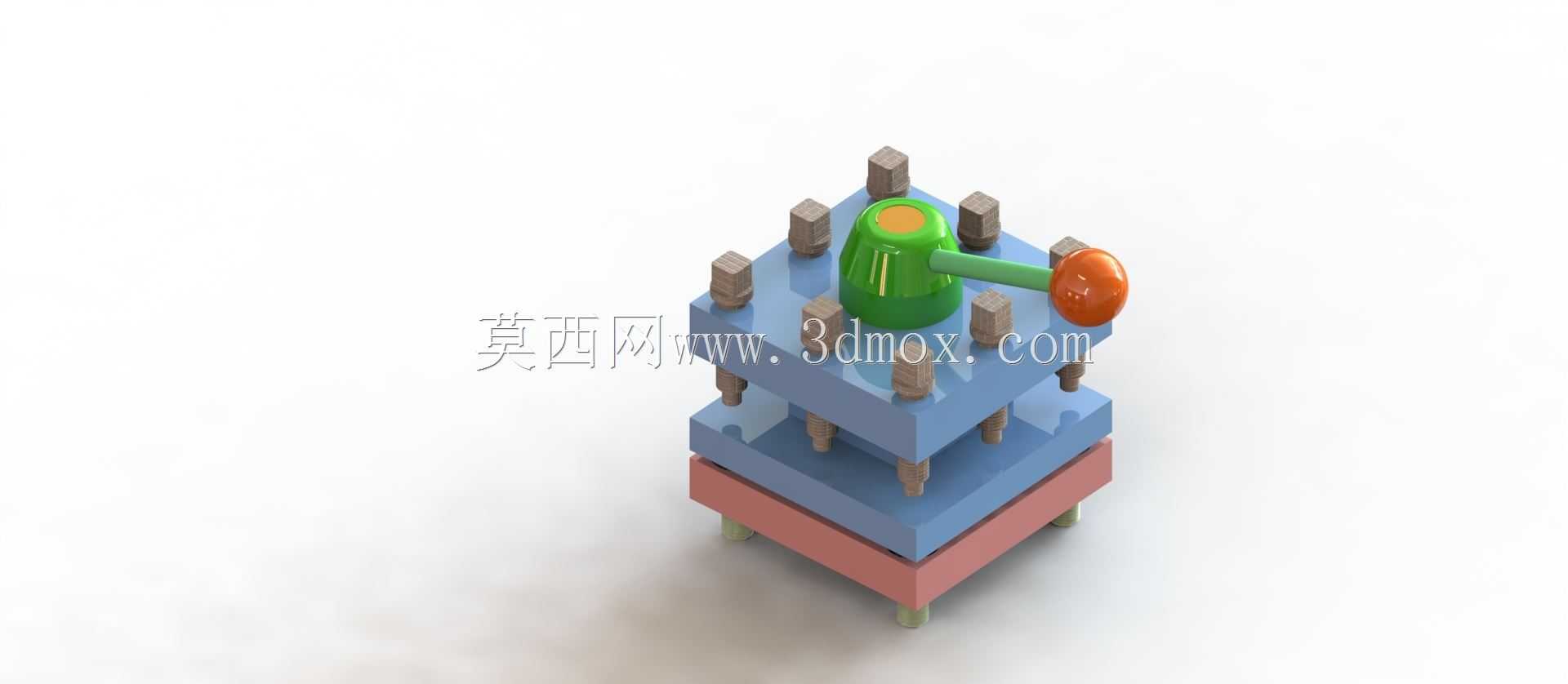

　　在普通车床的日常批量加工场景里，方形刀架是承担多刀具快速切换、保障工序衔接效率的核心功能部件，区别于排刀架的直线排布逻辑，这类方形结构的刀架可在四个垂直立面分别装夹不同用途的切削刀具，配合顶部的锁紧定位机构，能在一次装夹工件的前提下完成外圆车削、端面切削、切槽、螺纹加工等多道工序，大幅减少反复换刀带来的对刀时间损耗，尤其适配中小规格普通车床的中小批量零件加工需求，在五金加工、汽配零件修配、教学实训车床的配置中应用十分广泛。从实际使用的功能逻辑来看，这款方形刀架的核心作用是实现多刀具的稳定装夹与精准转位定位，刀架主体采用分层叠装的结构设计，最下方的安装底座直接与车床中拖板的上平面贴合，通过底部的定位销与紧固螺栓完成固定，

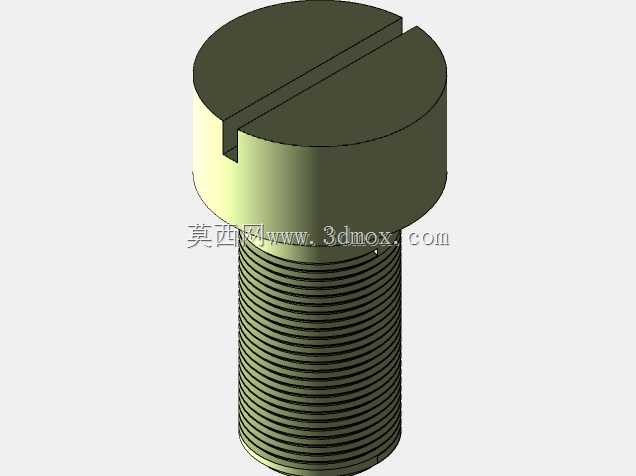

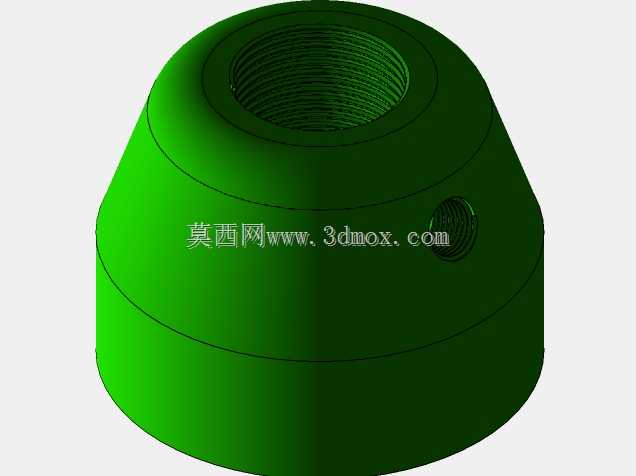

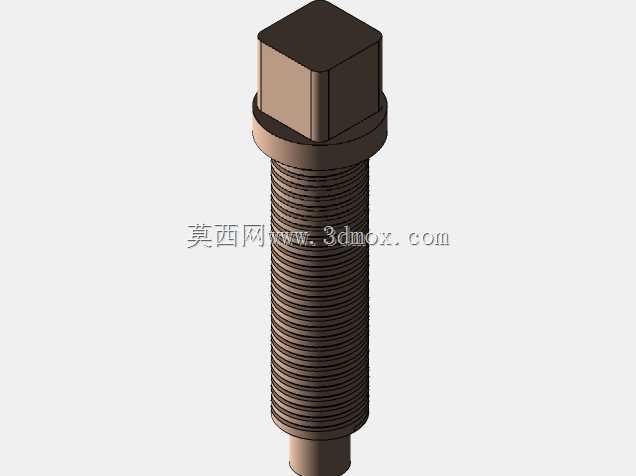

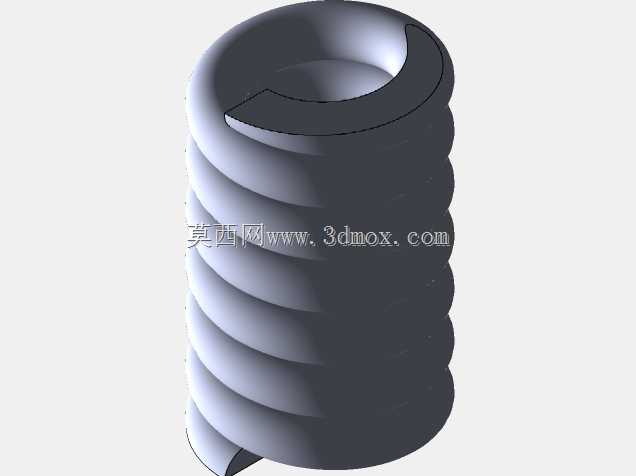

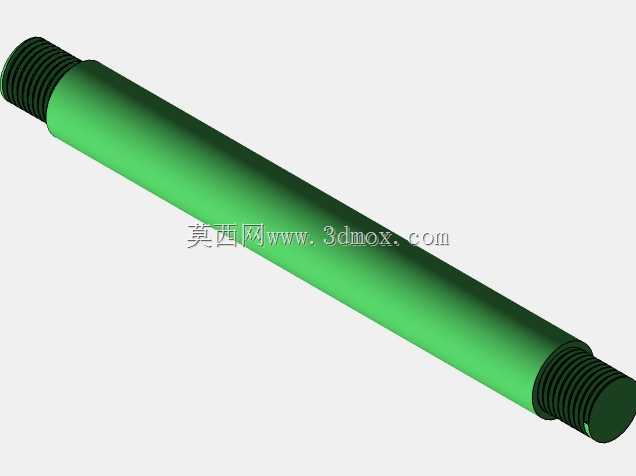

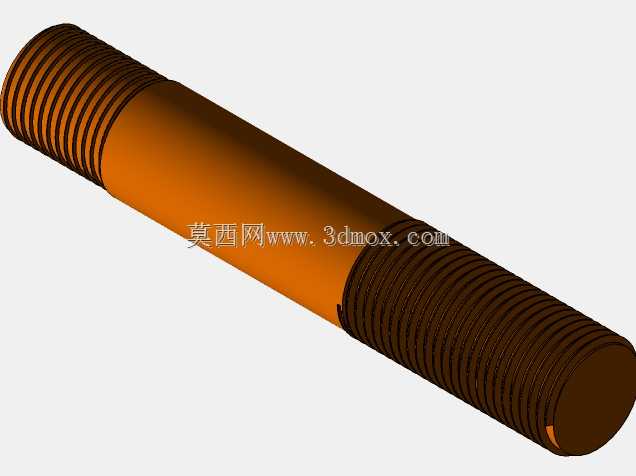

　　安装时需要保证底座上平面与车床主轴轴线的平行度误差控制在允许范围内，避免后续装刀后出现刀具高低偏差影响加工精度。中间的转位层承担刀体的旋转分度功能，每转动90度即可完成一个工位的切换，转位后的定位依靠锥面定位销与定位孔的配合实现重复定位，重复定位精度可满足常规车削加工的公差要求，避免每次转位后重新对刀的繁琐操作。顶部的锁紧操作手柄通过内部的螺旋压紧机构，在转位到位后将整个转位刀体与底座牢牢压合，抵消切削过程中刀具受到的径向与轴向切削力，防止加工过程中出现刀体移位导致的零件报废或刀具崩损。从设计思路上看，这款方形刀架的结构充分考虑了一线操作的实用性，刀体上的刀具装夹槽采用均匀分布的设计，每个装夹位置都配置了独立的压紧螺栓，

　　可适配不同截面尺寸的车刀装夹，装刀时可通过调整垫片的厚度控制刀具刀尖与车床主轴中心的等高，操作逻辑简单，对操作人员的技能门槛要求较低。刀架的整体外形为方正的层叠结构，安装边界需要匹配对应型号车床的中拖板安装尺寸，底座的安装孔位间距、底座总高度都经过适配性设计，安装后不会与车床的卡盘、尾座等部件产生运动干涉，刀架转位时的操作手柄转动行程经过优化，操作时不需要过大的扳动力即可完成锁紧与松开动作，长时间操作也不易产生疲劳。在实际加工场景中，这类方形刀架的维护也十分便捷，日常使用中只需要定期在转位配合面加注润滑油，清理切削过程中掉入刀架缝隙的切屑，即可长期保持转位的顺畅与定位的精准，相比液压或电动自动转位刀架，这类手动方形刀架的结构更简单，

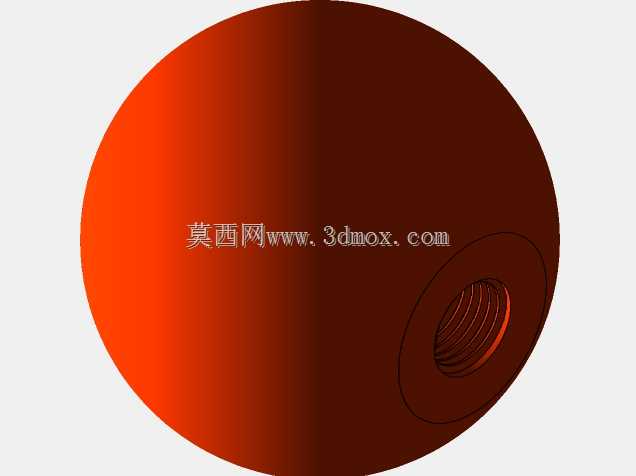

　　故障率更低，采购与维护成本也更具优势，在普通卧式车床的配置中占据了很大的应用比例。设计建模过程中，需要重点关注各层配合面的平面度要求、定位销孔的位置度公差，以及锁紧机构的行程匹配，避免出现转位卡滞、锁紧不到位的问题，同时要考虑刀具装夹螺栓的排布空间，保证装刀时扳手有足够的操作空间，不会出现相邻工位刀具互相干涉的情况。刀架底部的支撑脚高度经过匹配设计，保证安装后刀体的整体高度适配对应车床的中心高，不需要额外加装过高的垫铁即可满足常用车刀的装夹高度要求，顶部的操作手柄采用球形端头设计，握持操作时的手感更舒适，转动施力时不易打滑。
