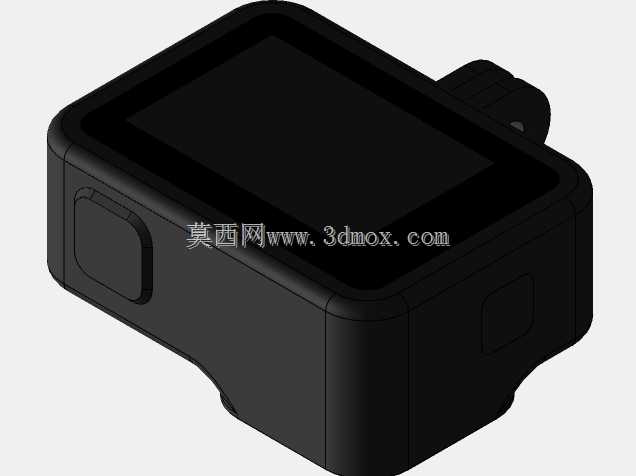

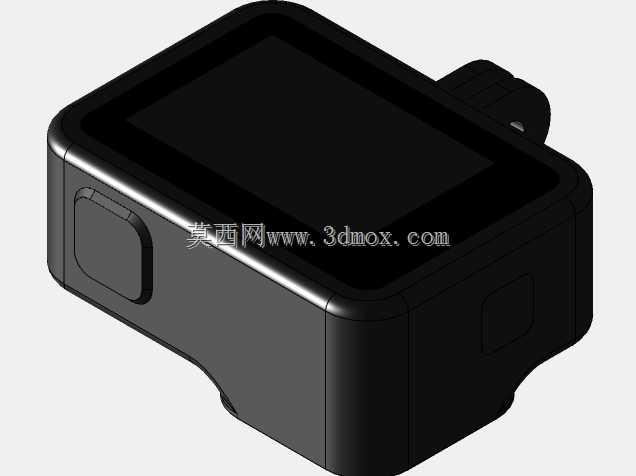

带安装底座的运动相机结构设计

这款运动相机的三维结构设计，核心围绕户外极限场景的使用需求展开，在紧凑的机身空间内整合了防护、操作、安装、显示等多模块的布局。从实际应用场景来看，这类设备常被用于骑行、滑雪、潜水、航拍挂载等复杂工况，因此结构设计首先要考虑安装适配性，配套的安装底座预留了标准快装接口，可兼容市面上主流的运动相机支架体系，不管是头盔侧装、车把固定还是胸带挂载，都能通过底座的快拆结构实现快速拆装，安装边界上底座与机身的连接部位做了限位凸台设计，避免高速运动过程中出现机身偏转、脱落的问题。

机身外形采用圆角矩形的一体化包覆设计，边角处做了大弧度过渡处理，既可以降低跌落时的应力集中，也能减少外置防护壳的适配间隙，整机尺寸控制在掌心可握持的范围内，正面的触控显示屏区域做了略低于边框的下沉设计，屏幕边缘与边框之间预留了密封胶圈的安装槽位，可满足日常泼溅、短时间浸水的防护需求。机身侧面的实体按键做了凸起的防滑纹理，按键与壳体之间采用双层密封结构，戴着手套操作也能清晰感知按键行程，不会出现误触或者按动无反馈的问题。

从设计思路上看，整个结构优先保障核心部件的防护等级，机身内部的主板、电池、镜头模组都设置了独立的定位筋位，电池仓位于机身侧部，仓盖采用卡扣加密封胶条的结构，更换电池时不需要拆卸整机外壳，降低了日常维护的复杂度。镜头部位的镜片安装座做了阶梯式定位，可兼容不同厚度的保护镜片，用户根据使用场景更换ND镜、防水镜片时不需要额外调整结构间隙。机身背部的散热区域采用微凸的格栅设计，既保证了长时间录制4K视频时的热量散出，也不会因为格栅开孔过大导致异物进入机身内部。

在安装适配层面，除了底部的标准快装底座，机身顶部还预留了外接麦克风、补光灯的冷靴接口位置，接口内部做了防水挡片设计，不使用外接配件时挡片可完全覆盖接口，维持整机的防护性能。整机的装配逻辑采用前后壳扣合加侧边螺丝固定的方式，螺丝孔位都做了隐藏式设计，外部看不到裸露的螺丝头，既保证了外观的整体性，也避免螺丝长期暴露在潮湿环境中出现锈蚀问题。
