100W低压伺服驱动电机结构设计

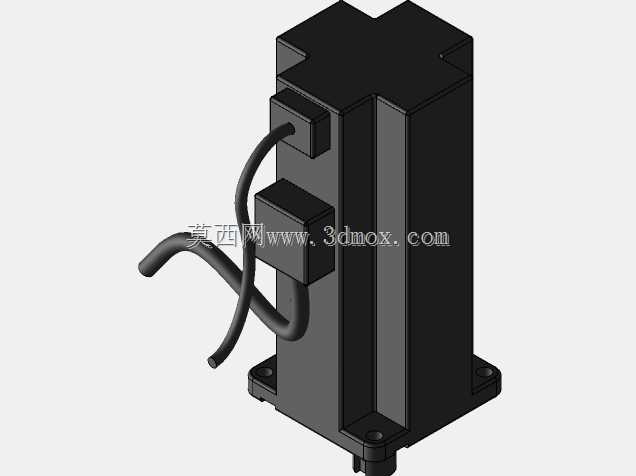

　　在小型自动化设备的动力选型环节，小功率伺服的结构适配性往往是决定设备整体布局效率的核心因素，这款100W功率等级的伺服单元，从安装边界到出线布局都针对紧凑安装场景做了定向优化。日常接触的桌面型点胶设备、小型皮带输送工位、3C产品组装治具的动力执行端，经常会遇到安装空间局促、走线空间不足的问题，常规同功率伺服的侧方出线往往会占用额外的横向空间，导致设备侧板需要预留避让缺口，既增加了钣金加工的工序，也容易在设备组装时出现线缆弯折半径不足、长期往复运动线缆磨损的隐患。这款伺服的结构设计阶段就把出线方向做了集成化处理，动力与编码器线缆从本体侧上方的两个独立接线座引出，线缆自然弯曲的走向刚好贴合电机本体的侧壁，

　　不会向侧面额外超出安装法兰的边界，在多轴并排安装的场景下，相邻电机之间不需要预留额外的线缆避让间隙，能有效压缩多轴模组的整体宽度尺寸。从安装适配的角度看，这款伺服采用底部方形法兰安装结构，法兰上预留四个对称的沉头安装孔，安装孔的位置度公差控制在0.1mm以内，能直接适配市面上常规的40系列伺服安装支架，不需要额外做转接板设计，对于设备改造项目来说，可以直接替换同功率等级的传统伺服，不用重新调整安装孔位的加工参数。电机本体的外壳采用一体化拉伸铝型材结构，侧壁预留了两条纵向的散热筋，在自然对流的散热条件下，额定负载运行时的外壳温升能控制在35K以内，不需要额外加装散热风扇，既减少了设备运行时的风噪，也避免了风扇进灰带来的维护需求，

　　适合在洁净度要求较高的3C组装、医疗试剂分装这类场景使用。在三维建模的细节处理上，模型完整还原了接线座的卡扣结构、安装孔的沉头深度、法兰面的定位凸台尺寸，结构工程师在做设备整体装配时，可以直接调取模型做干涉检查，不需要再单独测绘接线部分的尺寸，能有效减少设计阶段的反复核对工作量。实际选型应用中，这款伺服的额定扭矩能覆盖0.32N·m的输出需求，最高转速支持3000rpm，搭配对应的驱动器可以实现位置、速度、扭矩三种控制模式，既能用于小型传送带的定速输送，也能用于点胶头的精准定位，还能用于小型压装工位的压力控制，适配场景覆盖了大部分小型自动化设备的动力需求。从外形尺寸的边界来看，电机本体的横截面尺寸控制在40mm×40mm的范围内，

　　本体高度不含输出轴的部分控制在100mm以内，输出轴的轴径为8mm，轴端预留了平面键槽，能直接搭配同步轮、联轴器这类常规传动件，不需要额外做轴径的适配加工。建模过程中特意还原了外壳表面的阳极氧化质感、接线座的塑料材质区分、线缆的自然弯曲形态，在做设备方案演示时，直接使用这个模型就能得到接近真实产品的渲染效果，不需要再额外做外观的贴图处理。对于做小型非标设备设计的工程师来说，这类小功率伺服的模型精度直接影响整体装配的效率，很多通用模型往往会忽略接线座的突出尺寸，导致实际组装时出现线缆和周边结构件干涉的问题，这个模型在测绘阶段就实际测量了接线座的突出高度、线缆的最小弯曲半径，把所有可能产生干涉的结构边界都做了准确还原，在设计阶段就能提前规避安装干涉的隐患，减少后期设备组装时的改模成本。
