夹装式双目视觉深度摄像头结构设计

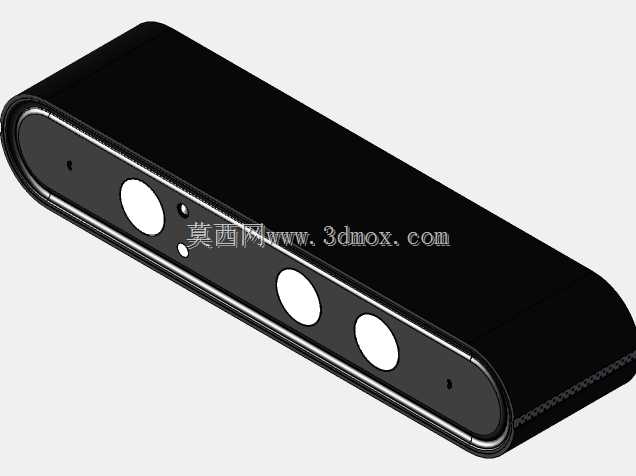

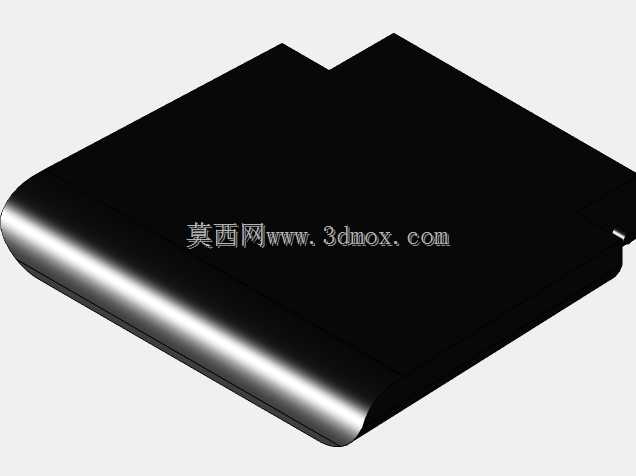

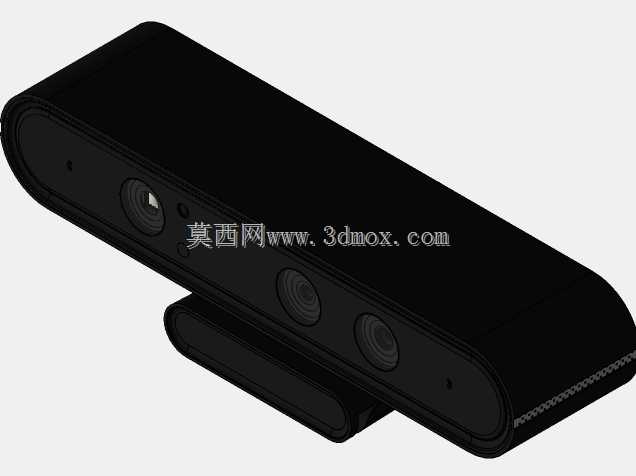

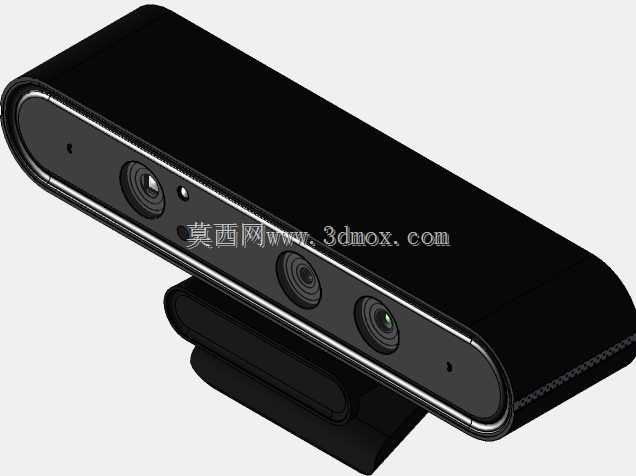

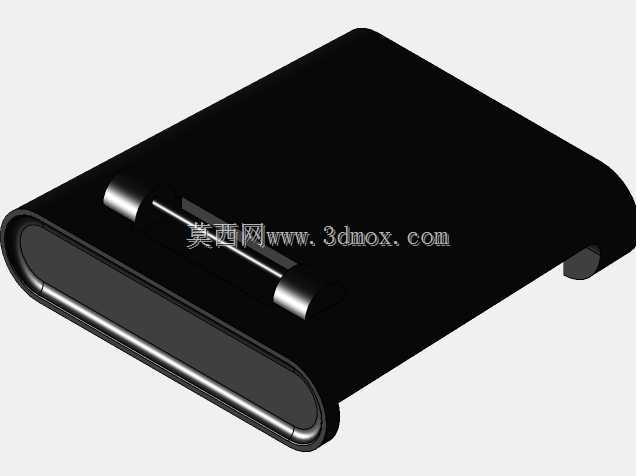

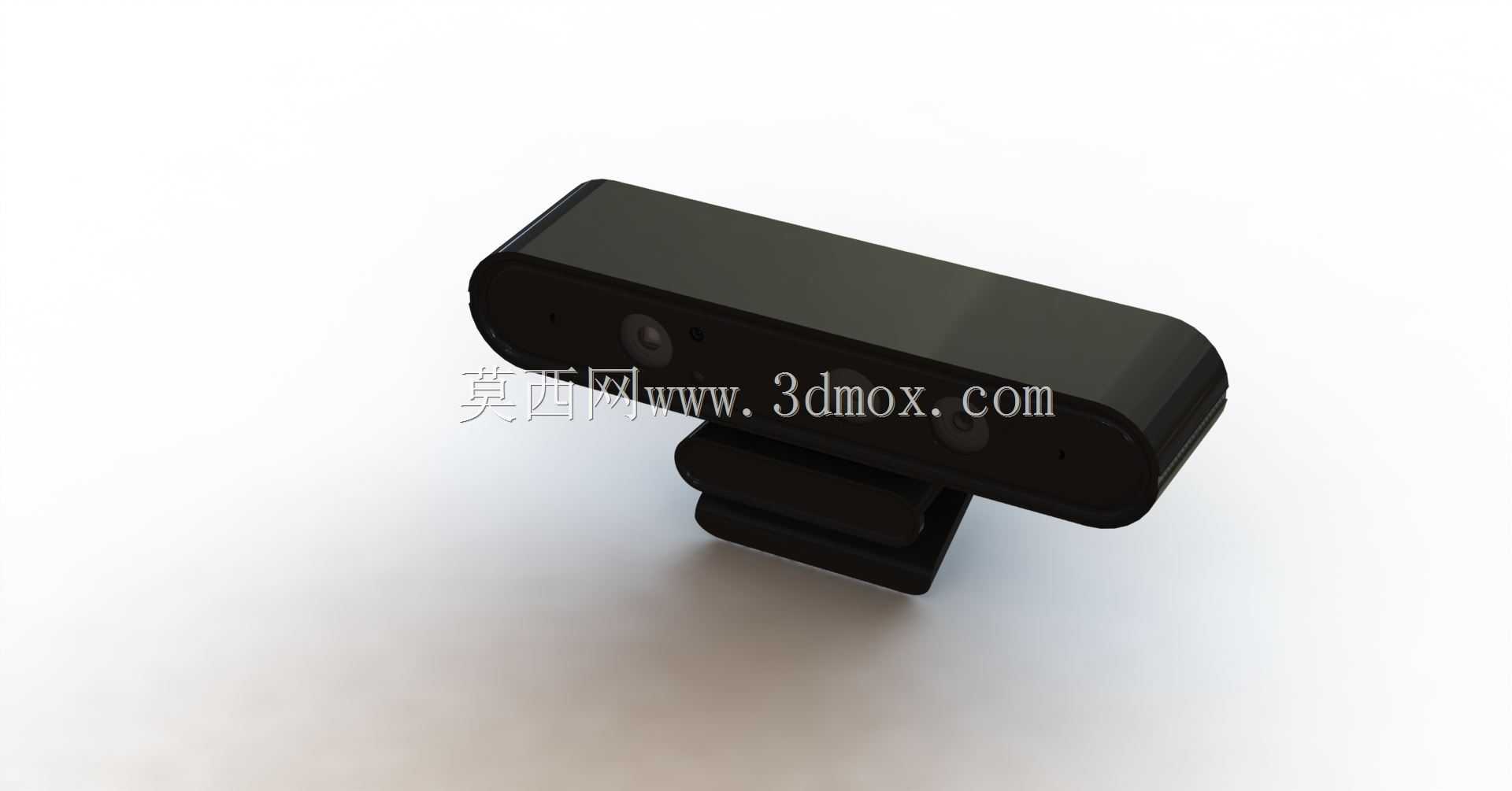

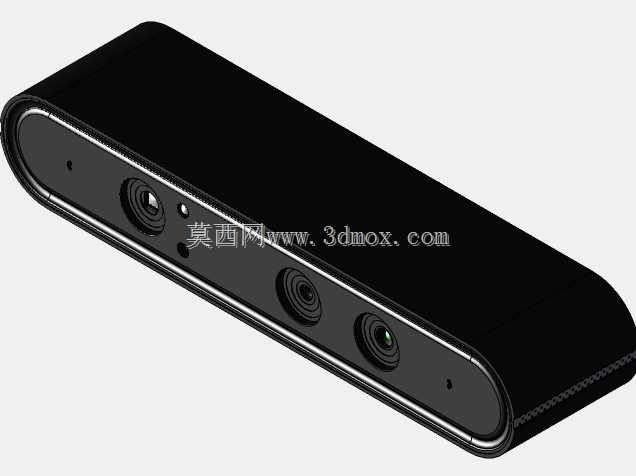

这款双目视觉采集设备的结构设计，首先围绕桌面端、显示终端上沿的快速部署需求展开，夹装式底座的夹持行程覆盖了常规液晶显示器、笔记本屏幕上沿的厚度区间，夹臂内侧预留了软质缓冲垫的安装位，避免夹持过程中刮伤显示设备表面，同时底座与主机身之间设置了俯仰角度调节结构，调节阻尼经过匹配设计，既可以在调整到目标角度后保持姿态稳定，不会因自身重量或轻微触碰发生角度偏移，又不需要过大的操作力就能完成视角调整。主机身采用长条形圆角壳体设计，壳体边缘做了大圆弧过渡处理，没有尖锐棱角，既提升了日常使用的安全性，也能在注塑生产阶段降低壳体填充时的应力集中问题，减少成型后的翘曲变形概率。机身正面的两个光学镜头安装位做了同轴度公差约束，保证两个镜头的光轴平行度满足深度计算的精度要求，镜头周边的壳体平面做了微凸的防护边设计，当设备正面朝下放置时，防护边会先接触接触面，避免镜头镜片直接被刮花。从实际应用场景来看，这类设备可用于桌面端的三维扫描辅助采集、视频会议的人像追踪、体感交互的动作捕捉、计算机视觉算法的开发验证等场景，结构设计上充分考虑了不同场景下的安装适配性，除了夹装在屏幕上沿之外，底座底部预留了标准三脚架安装螺孔的位置，也可以固定在桌面支架、移动小车上完成不同高度、不同位置的视觉采集任务。壳体内部的筋位布局围绕主板、感光元件、接口模块的固定需求设计，筋位高度经过精确计算，既可以为内部元器件提供足够的支撑强度，避免跌落、挤压时元器件发生移位，又能控制整体壳体的壁厚均匀性，减少注塑生产时的缩痕问题。机身尾部的接口位置做了下沉式设计，数据线插入后接头部分不会突出机身过多，避免设备调整角度时数据线接头与安装面发生干涉，同时接口周边的壳体做了加厚处理，提升频繁插拔数据线时的结构强度，延长接口的使用寿命。整体外形尺寸控制紧凑，不会占用过多的桌面或屏幕上方空间，主机身的重心经过配平设计，夹装在屏幕上沿时不会出现前倾下坠的情况，保证安装后的稳定性。
