华硕Z550KL手机装甲防护安装板结构

　　做消费电子防护结构设计快八年，经手的户外用电子设备防护改装件少说也有上百套，这次拆解复刻的这款华硕Z550KL专用装甲安装板，是针对户外作业场景下手机防护需求做的定制化结构件，和市面上通用的手机保护壳逻辑完全不同。先从实际应用场景说，这类装甲板主要面向林业巡检、户外测绘、工地现场管控这类需要频繁手持设备记录数据、又容易发生磕碰、剐蹭甚至高处掉落的作业场景，普通的TPU软壳或者PC硬壳在这类场景下，要么抗冲击强度不够，要么安装后会遮挡设备的外接接口、影响外接测绘模块或者手带挂载，而这款装甲板的设计从一开始就走的是“刚性承载+精准避让”的思路。

　　材料选型上，主体采用6系铝合金做硬质阳极氧化处理，相比不锈钢材质重量降低40%以上，同时表面硬度能达到HV350以上，日常和砂石、金属工具剐蹭不会留下明显划痕，固定用的紧固件全部采用Sus304不锈钢螺栓，避免户外高湿度、多盐雾环境下出现锈死，后期维护拆卸的时候不会出现螺栓拧断在螺纹孔里的问题。整个板件的轮廓完全贴合华硕Z550KL的机身中框弧度，没有突出的冗余结构，所有安装孔位都对应机身自带的固定螺柱位置，不需要对原机做任何打孔、打磨改装，直接对位锁紧就能完成安装，不会破坏原机的密封结构。

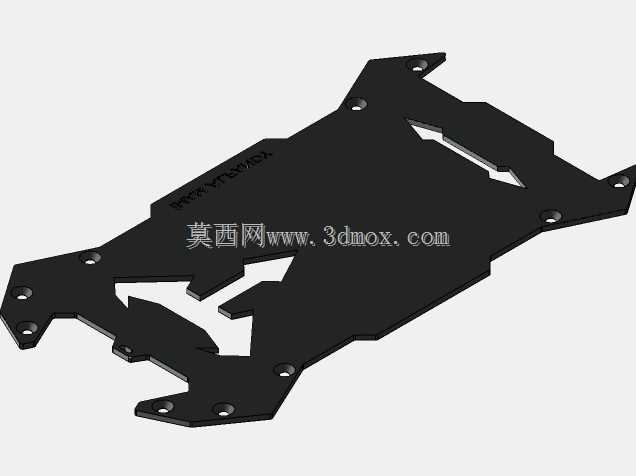

　　从结构细节来看，板件上做了多处异形镂空，这些镂空不是单纯为了减重，首先是对应手机后置摄像头、闪光灯、指纹识别模块的位置，预留的间隙比镜头外圈大1.2mm，既不会遮挡拍摄视野，也能在镜头正面受到冲击的时候，让板件的边框先接触受力面，避免镜头直接磕碰；其次是对应机身侧面的按键、充电接口、扬声器出声孔的位置，镂空边缘做了0.5mm的C角倒角，不会割手，也不会影响按键的按压手感，出声孔位置的镂空做了格栅式的加强筋，既保证声音传出不受阻，也能避免细小的砂石从镂空位置卡进机身缝隙。

　　安装边界这块，整个板件的厚度控制在2.2mm，安装后和机身背面的贴合间隙控制在0.1mm以内，不会出现晃动异响，板件四周的折边高度刚好覆盖机身中框的易磕碰位置，也就是四个角的跌落受力点，折边做了向内的15度包角，当手机从1.5米高度以边角着地跌落的时候，冲击力会先通过包角传递到铝合金板上，再分散到整个板件的平面结构，避免应力集中在中框的单个位置造成屏幕碎裂或者中框变形。板件上预留的四个通用挂载孔，是标准的M3螺纹孔，孔位间距符合户外手持设备的通用挂载标准，可以直接连接手绳、肩带快拆扣、车载支架转接板，不需要额外加装转接配件，这也是这类专业防护装甲和普通民用保护壳最大的区别——它不是单纯的防护件，同时也是设备拓展挂载的基础承载结构。

　　设计过程中做过三次迭代，最初的版本镂空位置没有做加强筋，做跌落测试的时候发现镂空边缘容易出现应力变形，后来在每个大的镂空位置加了1mm宽的连接筋，既不影响功能避让，也把板件的整体抗扭强度提升了60%；最初的螺栓孔是沉头孔设计，后来发现户外使用的时候沉头位置容易积灰积水，改成了现在的直孔加不锈钢垫圈的结构，垫圈和板件表面齐平，不会有积污的死角，清洁的时候直接用布擦拭就能打理干净。另外板件表面的阳极氧化层做了哑光处理，在户外强光下不会产生反光，避免拍摄的时候出现反光光斑影响记录效果，也不容易留下指纹和油污痕迹，适合长时间户外作业使用。

　　很多人做这类防护件的时候容易陷入“越厚越结实”的误区，实际上如果板件做的太厚，不仅会增加整机重量，长时间手持容易疲劳，还会改变整机的重心位置，影响手持操作的手感，这款板件在保证1.8米自由跌落无结构损坏的前提下，把整体重量控制在28g，加上手机本身的重量，单手持握的时候重心依然在手机的中心位置，不会出现头重脚轻的感觉。板件和机身接触的一面，预留了0.2mm的泡棉胶粘贴槽，安装的时候可以贴一层超薄的泡棉胶，既可以避免铝合金板和机身后盖直接摩擦产生划痕，也能起到一定的缓冲作用，进一步分散跌落时的冲击力。
