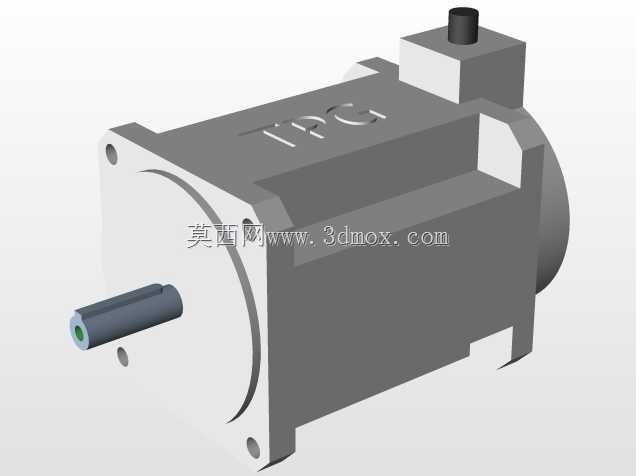

这款伺服驱动电机的三维结构还原,完全围绕工业现场实际安装与传动需求搭建,没有做多余的外观修饰,所有结构特征都对应实体产品的功能边界。从应用场景来看,这类电机主要覆盖高精度点位传动的工况,比如自动化生产线的进给轴驱动、包装设备的拉膜机构动力输出、非标专机的转盘分度驱动,还有小型机械手的关节动力输入,相比普通异步电机,它的转速控制精度、低速扭矩输出特性更适配需要频繁启停、精准定位的传动链路。
从结构设计思路上看,建模时优先还原了安装配合的核心基准:前端的方形法兰安装面是整台电机的装配基准,上面的两个定位销孔、四个安装螺纹孔的位置公差直接决定电机和负载端的同轴度,建模时严格按照实体安装尺寸做了孔位的位置约束,法兰端面的止口凸台尺寸也和标准负载安装座的止口凹槽做了匹配,避免实际装配时出现止口卡滞、同轴度超差的问题。输出轴采用单键槽结构,轴端的中心孔是加工时的工艺基准,同时也可以作为外接编码器、制动器的安装定位基准,轴伸长度的设计刚好匹配标准联轴器的夹持范围,不会出现轴伸过长导致联轴器悬臂负载过大,或是轴伸过短导致夹持力不足打滑的问题。
机壳部分采用一体化压铸的散热筋结构,建模时还原了壳体表面的凹凸散热纹路,这些纹路不是装饰结构,是为了增大壳体和空气的接触面积,在电机持续额定负载运行时,能把绕组产生的热量更快传导到外界,避免电机内部温升过高导致磁钢退磁、绕组绝缘老化。机壳顶部的接线盒结构做了独立的腔体分隔,接线盒的出线孔预留了防水接头的安装螺纹,现场布线时可以直接搭配标准格兰头固定线缆,避免粉尘、切削液从接线位置进入电机内部,接线盒内部的端子安装位也做了凸台结构,方便现场接线时固定端子排,不会出现线缆拉扯导致接线松脱的问题。
后端的端盖结构集成了后端轴承的安装位,同时预留了外接制动电阻、外置编码器的安装空间,如果用户需要带抱闸的版本,不需要更换整个机壳,只需要在后端盖的预留位置加装抱闸组件即可,这种模块化的结构设计能减少不同配置版本的零件开模数量,降低生产端的零件管理成本。从安装边界来看,整台电机的最大外轮廓尺寸没有超出前端法兰的对角线范围,现场布局时,只要预留出法兰安装面的固定空间,加上接线盒的出线操作空间、后端散热的通风空间,就能完成电机的安装,不需要额外预留多余的避让空间,对于布局紧凑的非标设备来说,这种小体积大扭矩的结构特性能有效缩小设备的整体占地尺寸。
建模过程中对所有配合面做了公差约束的还原,比如轴承安装位的轴径公差、止口的配合公差、安装孔的位置度公差,都按照实际加工的精度要求做了标注参考,结构工程师在做设备整体布局时,可以直接调用这个模型和联轴器、减速机、负载安装座做配合干涉检查,不需要再重新核对电机的安装尺寸,能减少选型阶段的尺寸核对工作量,避免出现选型后安装尺寸不匹配导致的返工问题。另外,模型还原了电机表面的标识凸台位置,这些凸台是出厂时铭刻型号、参数、接线标识的位置,在做设备外观渲染时,也能更贴近实体产品的真实外观,不会出现模型和实物外观差异过大的问题。
从传动特性匹配的角度来说,这款电机的转子惯量设计属于中惯量区间,既可以适配需要快速响应的点位传动场景,也能带动一定惯量的负载运行,不会出现小惯量电机带大负载时的抖动、过流报警问题,建模时也对转子的内部结构做了简化还原,能直观看到转子和定子的配合间隙,方便工程师在做传动链仿真时,参考电机的内部结构做惯量匹配计算,选择合适的减速机减速比,让整个传动链路的惯量比控制在合理区间,保证设备运行时的稳定性和定位精度。
