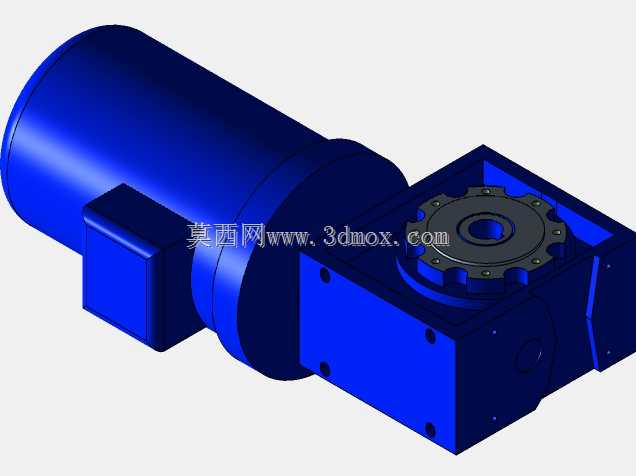

MOTOVARIO蜗轮蜗杆减速电机结构设计

　　这款集成电机的蜗轮蜗杆减速传动单元，在轻工输送、包装生产线、小型自动化专机的动力排布场景中适配性极强，尤其适合安装空间紧凑、需要大传动比低转速输出的工位，比如皮带线的驱动端、小型翻转机构的动力源、工位间移载机构的传动部分，能在单级传动下实现较高的减速比，相比多级圆柱齿轮减速结构，整体占用的安装空间更小，很适合设备布局时的紧凑排布需求。从结构设计逻辑来看，电机部分与减速箱体采用直连法兰式安装，输出轴与蜗杆轴通过同轴配合传递扭矩，省去了额外的联轴器连接结构，既减少了传动环节的回程间隙，也压缩了整机的轴向尺寸，安装时不需要额外预留联轴器的调整空间，对设备机架的安装面加工要求也更友好。蜗轮部分采用下置式排布在方形箱体内，

　　输出轴垂直于电机输入轴方向，这种正交轴的输出形式，能适配很多需要动力转向传递的设备布局，不用额外加装转角传动箱，简化了整机的传动链设计。箱体采用方形一体式铸铝结构设计，四个安装面都预留了标准安装孔位，支持卧式、立式、侧装等多种安装姿态，现场安装时可以根据设备的实际走线、周边部件干涉情况灵活调整安装方向，不需要额外制作转接安装板。从安装边界尺寸来看，电机筒身的外径、箱体的长宽高尺寸、输出轴的轴径与键槽规格、安装孔的孔距都遵循NMRV系列减速电机的通用安装尺寸规范，做设备选型替换时，可以直接匹配同机座号的同类型产品，不用重新修改机架的安装孔位、输出端的连接法兰尺寸，能大幅缩短设备改型或者备件替换的周期。功能特性上，

　　蜗轮蜗杆传动自带反向自锁特性，当输出端受到负载反向作用力时，不会带动电机端反转，这一点在提升类小负载工位、倾斜输送线的工位上实用性很强，能省去额外的制动部件或者防逆转机构，降低设备的整体成本，同时单级蜗轮蜗杆传动的运行噪音更低，运行平稳性更好，适合对作业环境噪音有要求的车间场景。设计过程中，箱体的内部型腔预留了足够的储油空间，蜗轮与蜗杆的啮合位置完全浸在润滑油脂中，日常维护时只需要按照周期更换润滑脂即可，不需要复杂的油路循环设计，后期运维的难度很低。输出端的法兰连接位采用标准止口设计，和链轮、联轴器、皮带轮等外接传动部件配合时，能保证很好的同轴度，减少传动过程中的径向跳动，延长外接传动部件的使用寿命。电机尾部的接线盒采用侧置式设计，

　　接线方向可以根据安装姿态旋转调整，现场布线时能灵活选择线缆的走向，避免和周边的机架、管线产生干涉。在实际选型应用中，需要注意匹配负载的实际扭矩需求与输出转速，这款减速单元的输出扭矩覆盖小负载自动化设备的常用区间，不适合重载冲击负载的工况，比如重型冲压设备的主传动、大负载起重类工位就不适用，但是在轻工、电子、食品包装类的自动化生产线中，作为分散工位的独立动力源，其结构紧凑、安装灵活、传动平稳的优势能得到充分发挥。建模过程中对各个配合面的公差做了对应预留，比如箱体与电机法兰的配合止口、输出轴的轴承安装位、蜗轮与输出轴的配合面，都按照实际加工的公差要求做了尺寸偏移，模型导入工程图环境后可以直接导出对应的加工尺寸，不需要额外做尺寸修正。同时模型对内部的油封位、轴承安装槽、键槽等细节结构都做了完整还原，做设备整体装配干涉检查时，能准确判断周边部件和减速电机的间隙，避免实际装配时出现部件干涉的问题。
