污水处理斜板澄清池结构三维设计

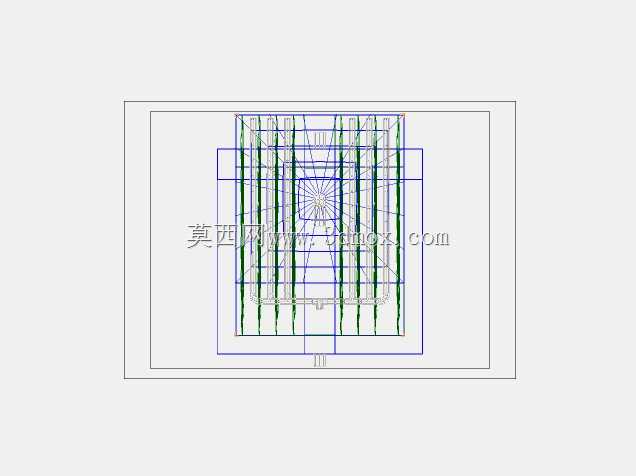

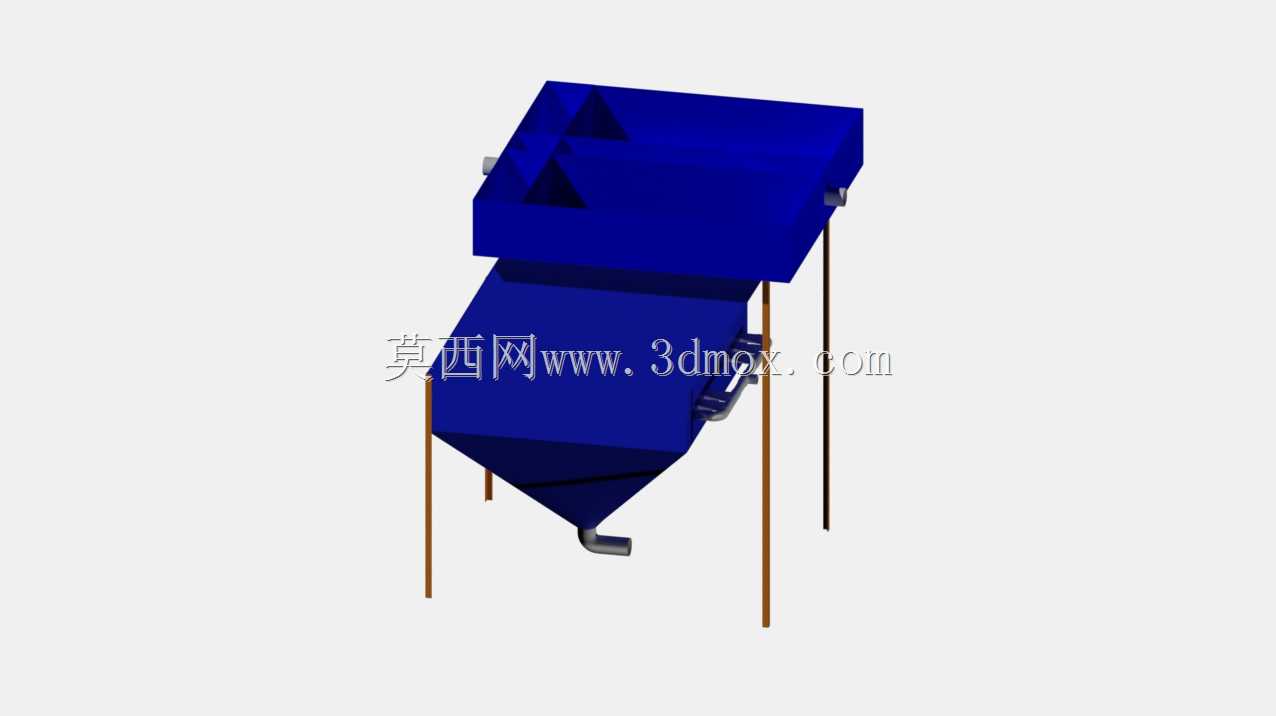

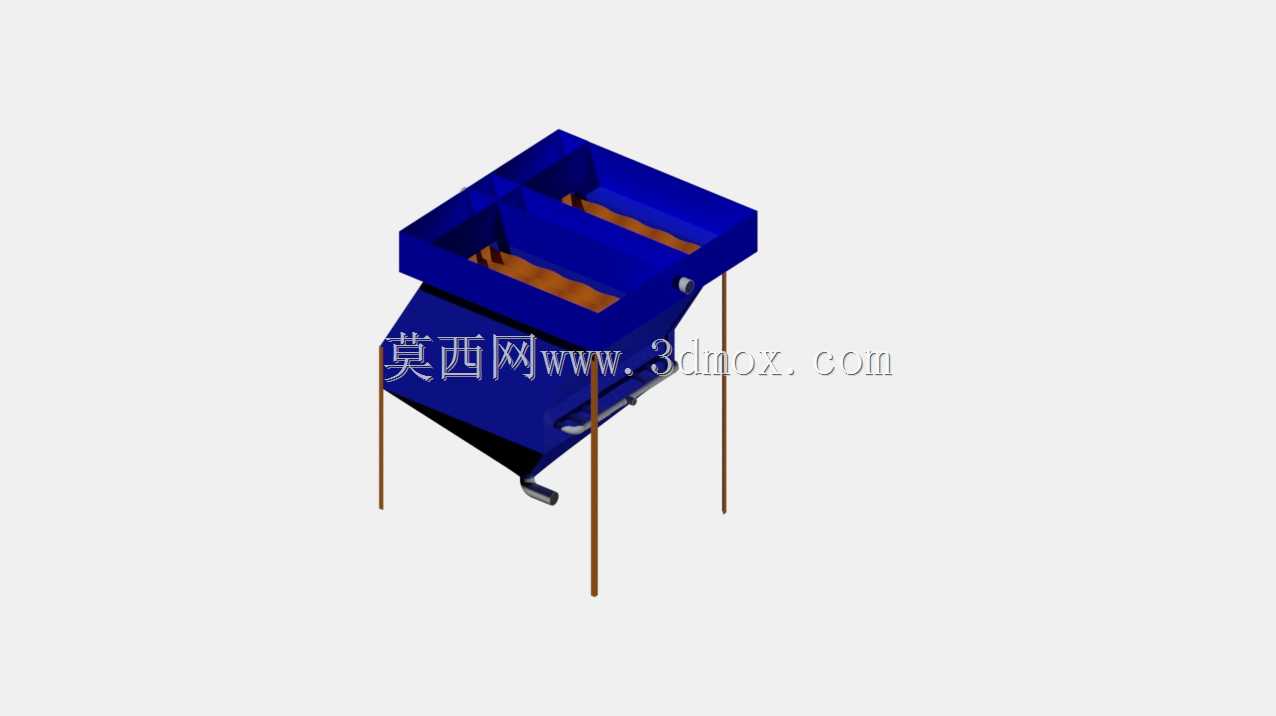

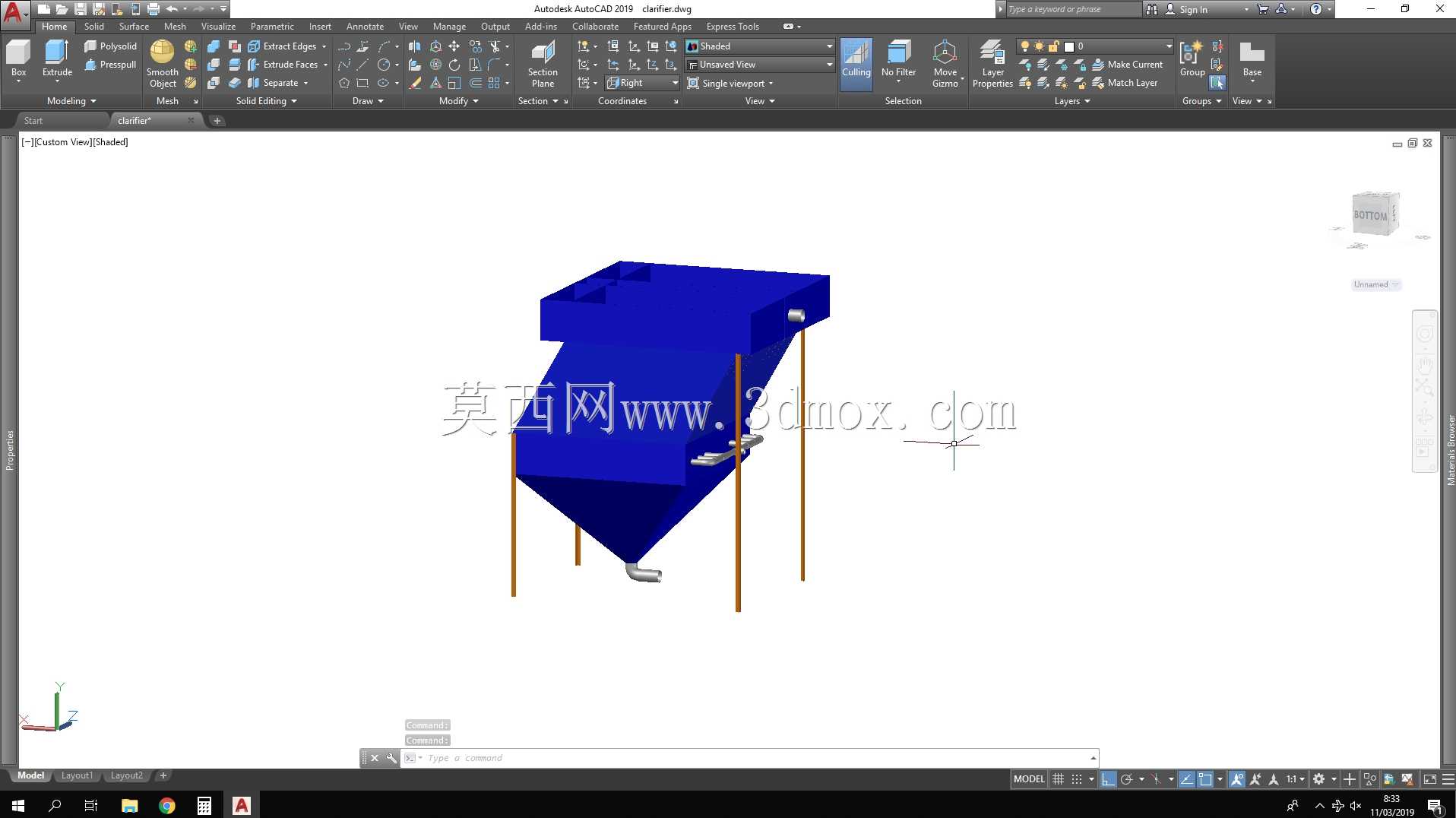

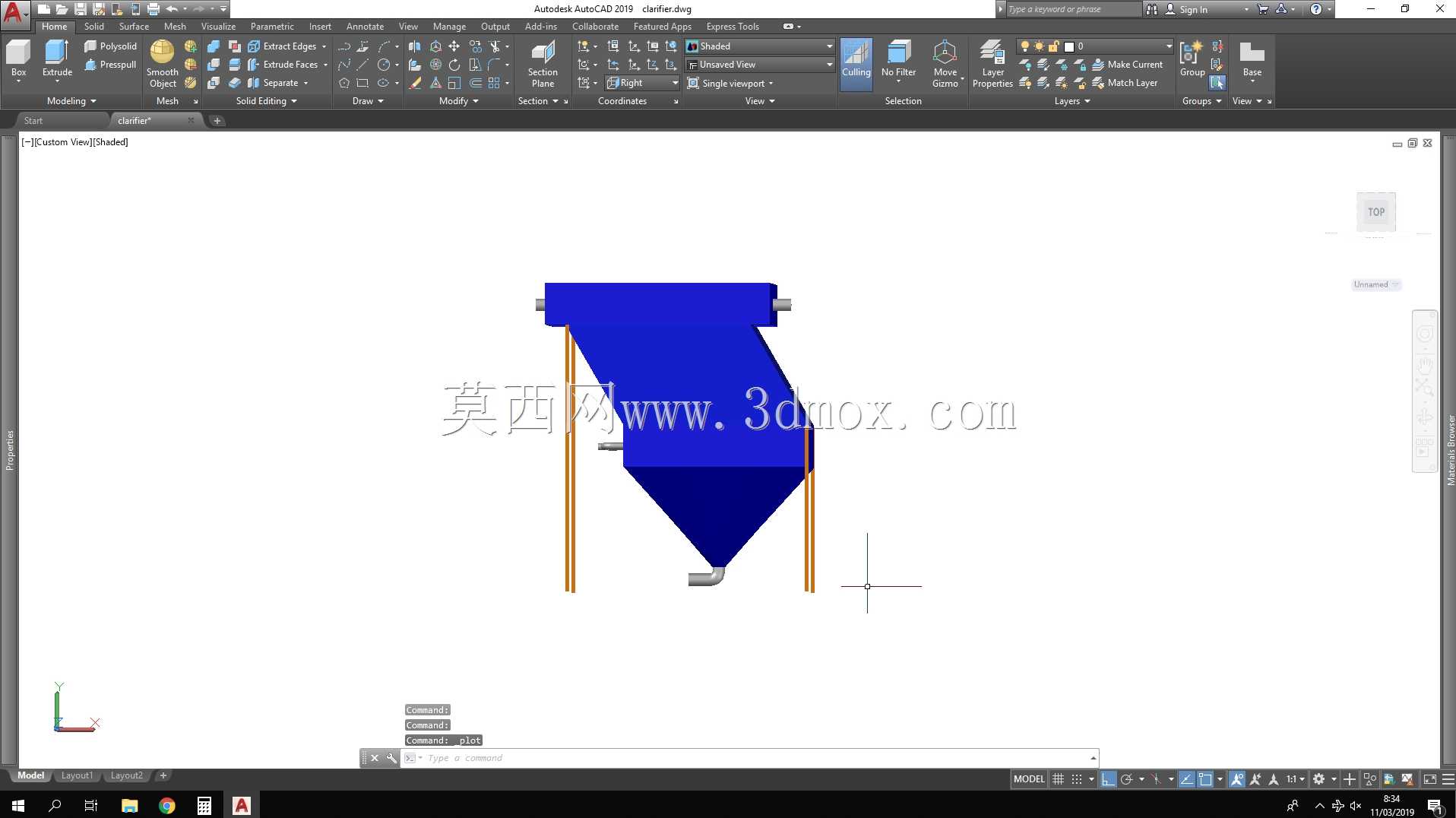

在市政污水处理厂、工业废水处理站的物化处理工段，斜板澄清单元是衔接混凝反应与后续过滤工序的核心处理设施，这套三维结构完整还原了斜板澄清池的实体构造，可直接用于工艺方案展示、结构受力校核、安装施工模拟等场景。不同于传统平流式沉淀池的大占地设计，该澄清池采用上宽下窄的倒棱锥池体结构，上部的方形反应沉降区内置斜板组件，利用浅池沉降原理缩短污泥颗粒的沉降路径，大幅提升单位池容的处理负荷，下部的锥斗区域为污泥浓缩区，沉降下来的污泥在锥斗内依靠重力压缩浓缩，无需额外设置浓缩池即可实现污泥的初步减容。池体顶部设置有进水导流槽与混凝药剂投加接口，进水经挡板消能后均匀进入斜板下方的布水区域，避免短流、偏流对沉降效果的干扰，处理后的上清液经顶部的溢流堰收集后汇入出水槽，输送至后续处理单元。池体侧壁预留有检修人孔、观察视镜接口，可在不停水的状态下观察池内斜板挂泥、污泥界面高度情况，锥斗底部设置排泥管路接口，配套的手动排泥阀接口可根据污泥界面高度定期排放浓缩污泥，避免污泥积压导致斜板堵塞、出水水质超标。整套结构采用支腿架空安装设计，四根支腿沿池体锥段上部均匀布置，安装时需保证池体顶部水平度偏差不超过千分之二，避免布水不均影响处理效果，池体周边预留不小于八百毫米的操作检修空间，满足日常巡检、设备维护的操作需求。建模过程中严格遵循水处理设备的设计规范，斜板的安装倾角取六十度，既保证污泥能够顺利沿斜板滑落至锥斗，又兼顾斜板的有效投影沉降面积，池体壁厚根据静水压力计算取值，锥段的倾斜角度大于污泥的自然滑动角，防止污泥在锥壁粘附架桥。该模型可帮助工艺设计人员快速完成澄清单元的布置选型，也可用于施工前的管线碰撞检查，提前预判排泥管、进水管与厂区其他管线的交叉冲突，减少现场施工的返工量，对于刚接触水处理设备设计的人员，也可通过该模型直观理解斜板澄清池的内部构造与工作逻辑，快速掌握这类设备的设计要点。
