便携式手机太阳能充电外壳结构设计

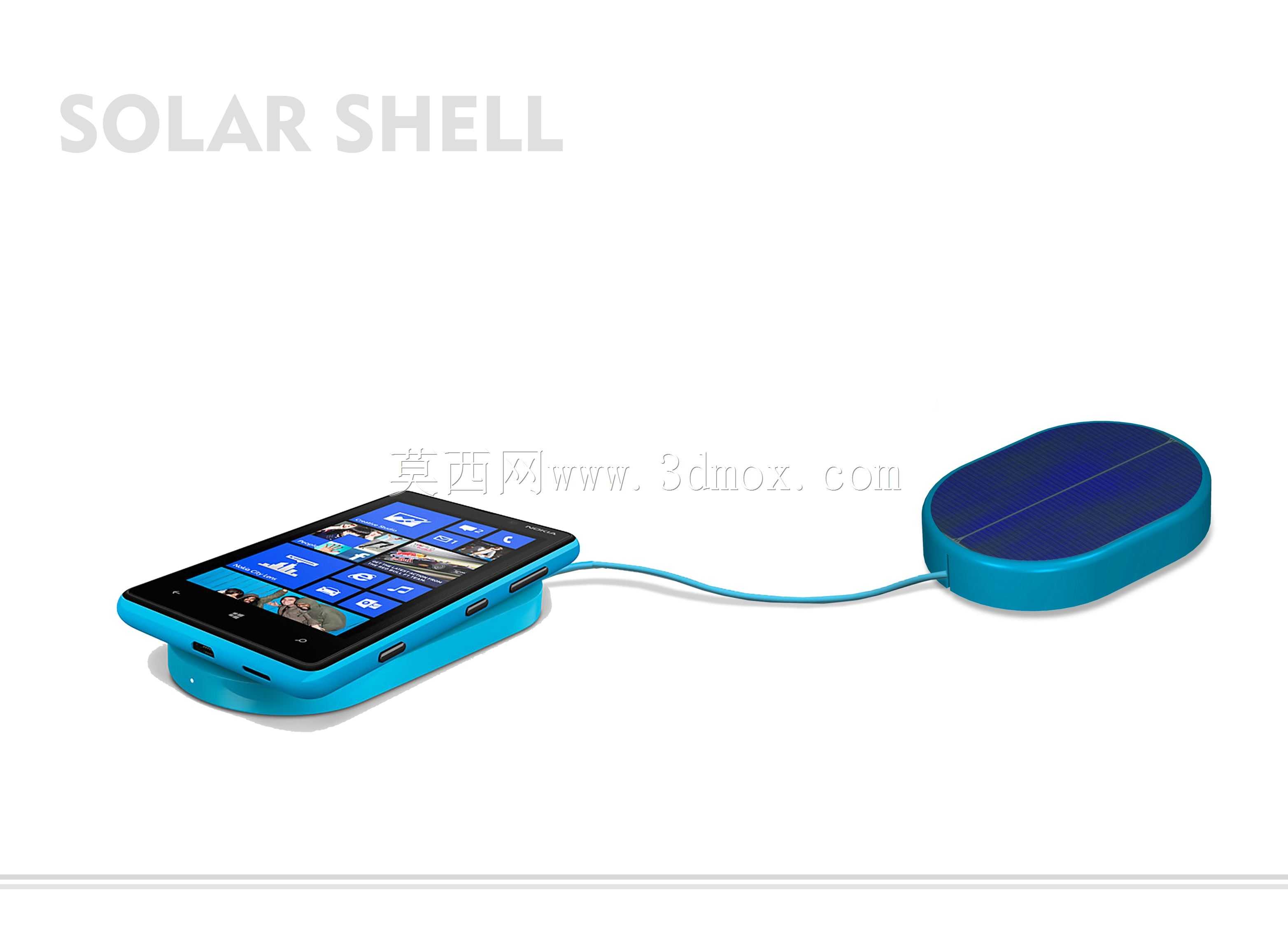

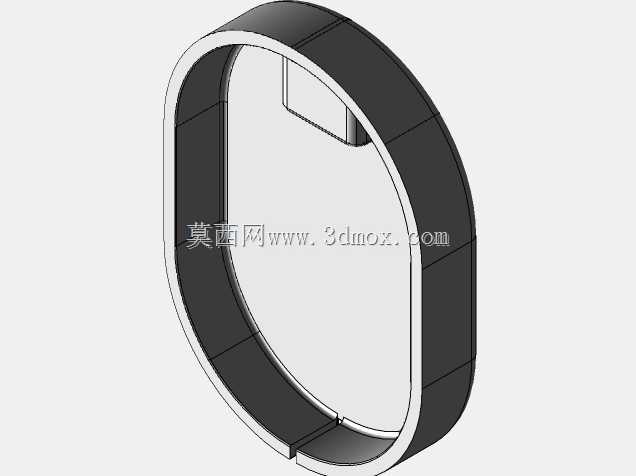

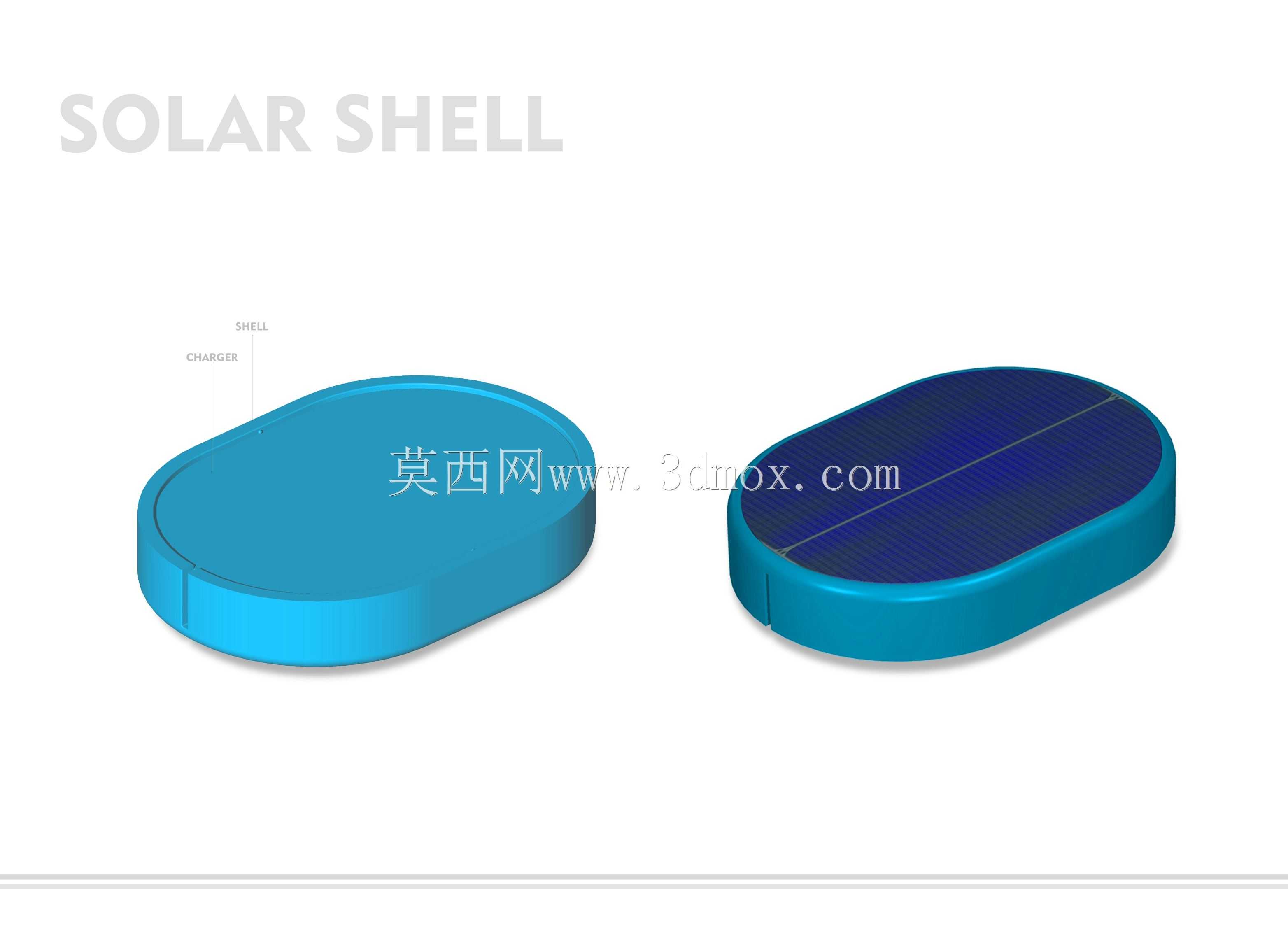

这款带太阳能电池板的充电外壳，主要面向户外无市电场景下的手机应急补能需求，适配日常通勤、短途户外出行、野外作业等无法稳定获取交流电源的使用场景，解决移动电子设备续航不足的实际痛点。从结构设计逻辑来看，整体采用分体式布局，分为手机承托壳体与太阳能供电模块两个部分，二者通过柔性连接线实现电力传输，这种设计既可以保证手机安装后的握持稳定性，也能让太阳能板模块灵活调整受光角度，避免受手机摆放姿态限制影响光电转换效率。手机承托部分采用贴合手机机身的包覆式结构，边缘做了圆弧过渡处理，既可以在日常使用中缓冲磕碰冲击力，也能精准对齐手机充电接口位置，避免连接错位导致的接触不良问题，壳体预留了按键、摄像头、出声孔的对应避让位，不会影响手机原有功能的正常使用。太阳能供电模块采用椭圆柱形扁平壳体设计，顶面整面铺设光伏电池片，外壳做了圆角收边处理，整体厚度控制在较低范围，放置在平面时不会出现晃动，底部平整的接触面可以保证摆放稳定性，模块内部预留了光伏转换电路、稳压元件的安装空间，壳体接缝处做了错位止口设计，能够阻挡日常使用中飞溅的水渍与浮尘侵入，提升户外环境下的使用可靠性。设计过程中重点考量了安装边界的适配性，手机承托壳体的内腔尺寸严格匹配对应机型的外形公差，侧壁设置的微凸卡扣结构可以在不刮伤手机外壳的前提下实现稳定固定，拆装时不需要额外工具即可完成操作；太阳能模块的连接线长度经过反复校核，既不会因为线长过短导致摆放受限，也不会因为线材冗余造成缠绕问题，线材出口位置做了防弯折应力释放结构，避免反复弯折后出现线材断裂的问题。从实际使用角度出发，整体结构没有多余的冗余设计，所有曲面过渡都兼顾了握持手感与结构强度，壳体壁厚均匀，既可以满足日常使用的抗冲击要求，也能控制整体重量，不会给用户带来额外的携带负担，太阳能板的受光面做了微凸的防护层设计，避免日常放置时摩擦刮花光伏片表面，影响光电转换效率。
