标准USB公头数据传输连接插头结构

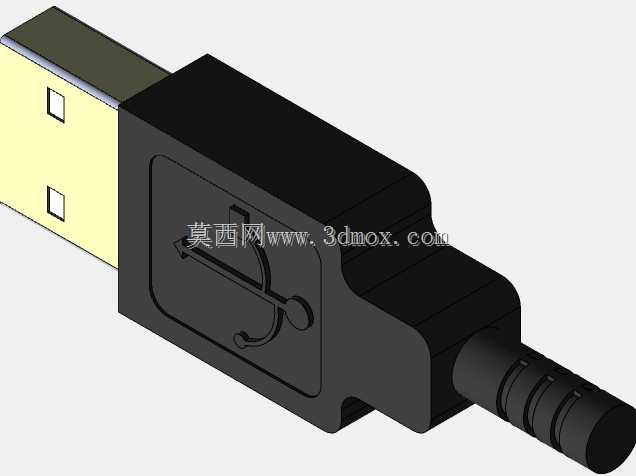

日常做消费电子周边结构设计时，USB公头插头是绕不开的基础接插件部件，不管是做外设配套线束、工控设备数据接口扩展，还是小型数码产品的有线传输方案，都需要先把插头端的结构摸透。这个插头的设计首先要兼顾插拔手感与结构耐用性，金属插舌部分的尺寸严格遵循通用USB接口规范，宽度、厚度以及内部触点的排布位置都要匹配标准母座的尺寸公差，避免出现插接过松接触不良、或者插接过紧磨损母座触点的问题。插头尾部的线缆衔接处做了多级阶梯式的防弯折结构，这部分是日常使用中应力最集中的位置，多道环形的加强筋可以分散线缆弯折时的应力，避免线缆根部因为反复弯折出现铜丝断裂、外护套开裂的问题，实际选型时这部分的弧度过渡还要考虑注塑成型的脱模便利性，不能出现壁厚突变导致的注塑缩痕。插头主体的塑胶外壳做了内凹的USB标识区域，既可以做功能标识区分，也能在外壳注塑时增加结构辨识度，外壳与金属插舌的配合位置做了卡扣式的限位结构，装配时不需要额外打胶就能实现金属部分与塑胶外壳的牢固结合，提升装配效率。从安装边界来看，这个插头的整体外轮廓尺寸适配常规的USB接口开孔，插合后外露的外壳部分不会和周边的其他接口产生结构干涉，不管是并排布置多组USB接口的工控面板，还是空间紧凑的数码产品侧边接口，都能满足安装空间要求。实际应用场景里，这类插头除了常规的消费电子数据传输、充电用途，在工业现场的调试线束、小型检测设备的数据通讯连接中也大量使用，设计时除了保证尺寸合规，还要考虑不同使用环境下的材质适配，比如经常插拔的场景需要选用耐磨性能更好的塑胶材质，户外使用的场景还要考虑外护套的耐老化、耐温性能。建模过程中需要重点关注插舌与塑胶外壳的配合公差，尾部防弯折结构的过渡圆角处理，以及内部触点与线缆焊接位置的预留空间，避免出现结构干涉导致后续装配困难。
