带集成管路的直线驱动执行装置结构

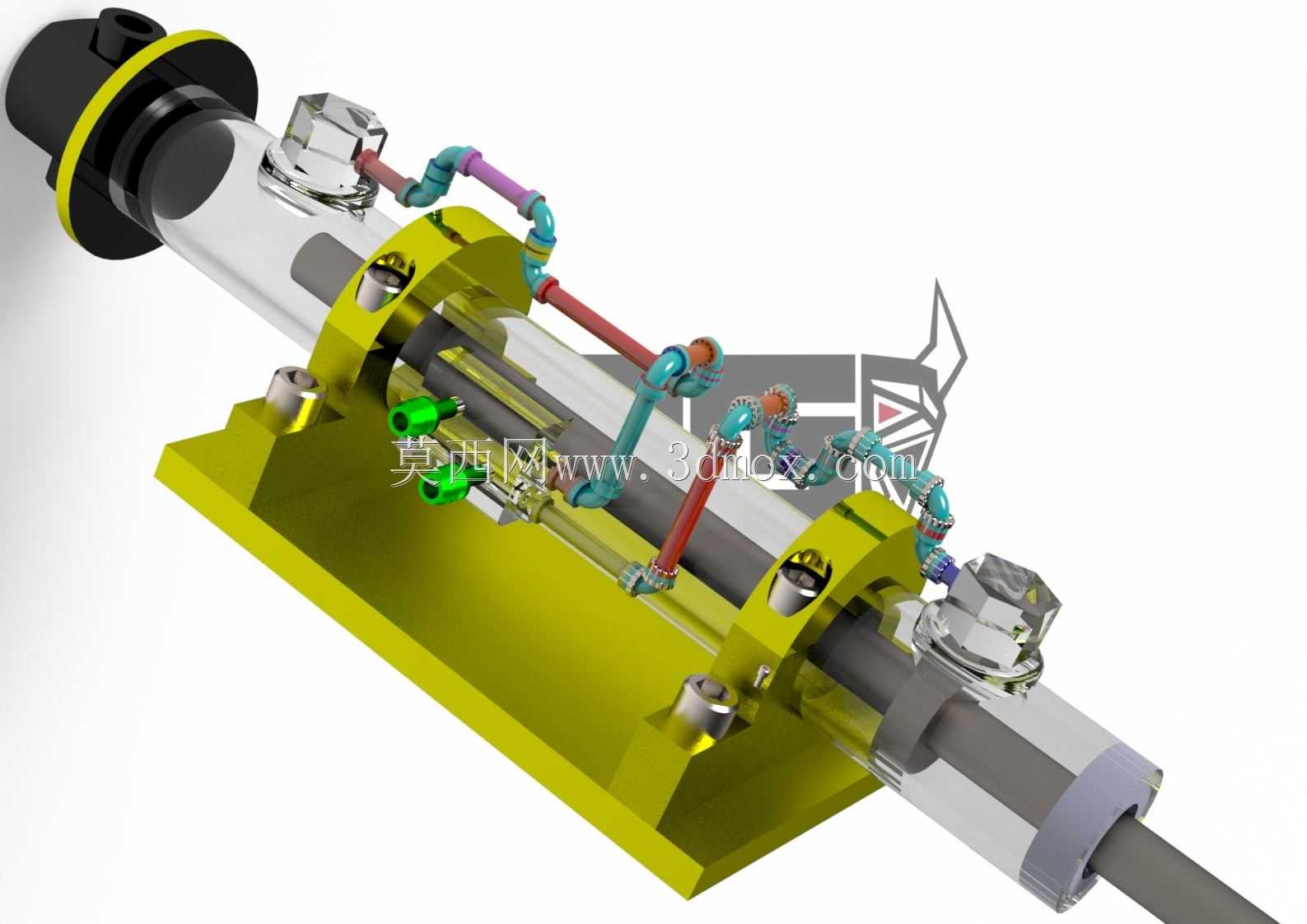

这类带集成管路的直线执行装置，常应用在自动化生产线的工位推送、工装夹具的夹紧驱动、流体控制管路的通断执行场景中，相比普通气缸或液压缸，它将驱动介质输送管路直接集成在缸体外部的安装支架上，省去了现场布管时的管路排布、固定件安装工序，能大幅缩短设备组装时的管路装配周期，也避免了外置管路长期受设备振动影响出现的接头松动、管路磨损泄漏问题。从结构设计来看，装置以卧式安装底座作为承载主体，底座上设置两处抱箍式支撑座来承托缸筒主体，支撑座与底座采用螺栓紧固连接，既保证了缸筒的同轴度支撑，也方便后期维护时快速拆解更换缸体密封件。缸体两端设置端盖结构，左端端盖集成了介质进出主接口，接口处做了加厚处理来承受管路反复插拔的应力，右端为活塞杆伸出端，杆端预留了标准外螺纹连接位，可直接对接负载推板、夹具压头等执行末端，不需要额外加装过渡连接法兰。集成在缸体外侧的多组彩色管路，分别对应不同的介质通路，既可以满足双作用驱动的介质进出需求，也可拓展为带位置反馈气路、缓冲调节气路的附加通路，管路采用硬质弯管加柔性短节的组合结构，硬质弯管负责固定管路走向，避免管路与周边运动部件发生干涉，柔性短节则用来吸收缸体动作时产生的微小位移，防止管路接口处出现应力集中断裂。在安装边界上，底座的安装孔位按照标准工业安装间距设置，可直接固定在型材机架、设备安装平板上，整体宽度控制在常规气动元件的安装尺寸范围内，不需要额外预留过大的安装空间，缸体总行程可根据实际负载推送距离调整，活塞杆伸出时的最大外伸长度做了限位设计，避免活塞超出行程撞击端盖造成结构损坏。设计过程中需要重点关注支撑座与缸筒的配合公差，过紧会导致缸筒装配后出现变形，影响活塞运动的顺畅性，过松则会在长期往复动作中出现缸筒窜动，影响驱动位置精度；外部集成管路的弯管角度需要反复校核，确保管路与缸体、支撑座之间保留足够的安全间隙，避免设备运行过程中管路与结构件发生摩擦破损，同时管路接头的密封形式采用端面密封加锥面密封的双重结构，能在较高的驱动压力下保持可靠密封，减少介质泄漏的概率。这类集成化的执行结构，相比传统分散布管的驱动元件，在紧凑空间的自动化设备中适配性更强，尤其是在多工位并行的自动化设备中，能有效减少管路占用的空间，让设备整体布局更加整洁，也降低了后期设备维护时管路排查的难度。
