DIN28120标准法兰式压力容器观察视镜

这类带设计表的法兰式观察视镜，主要适配承压罐体、工艺管道的可视化观测需求，在化工反应釜、食品酿造储罐、制药配液系统、水处理承压管路中都有广泛应用，核心作用是在不拆解设备、不破坏系统密闭承压状态的前提下，让运维、操作人员直观观察容器内部介质流动、液位高度、反应状态、物料混合情况，避免盲目开罐带来的介质泄漏、压力失衡、安全风险。

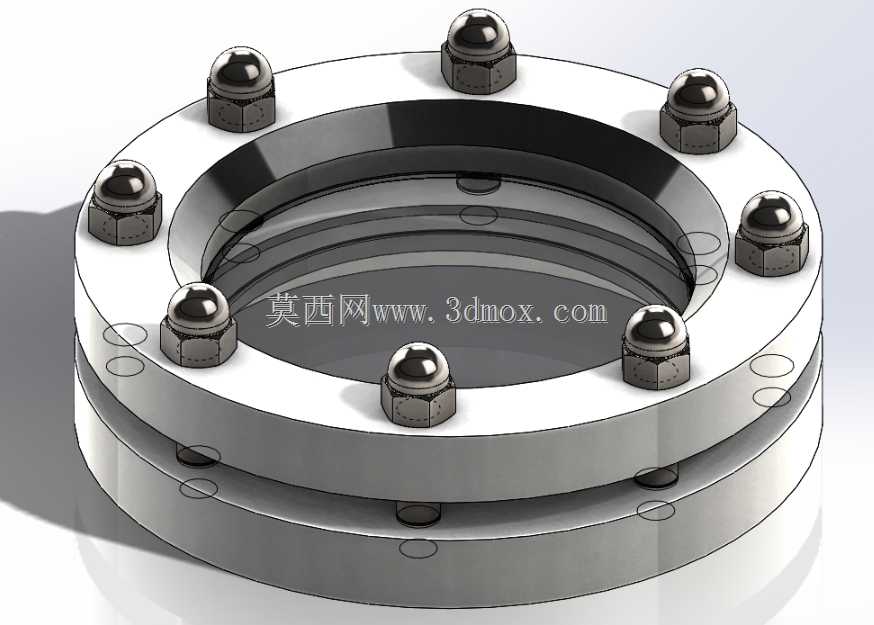

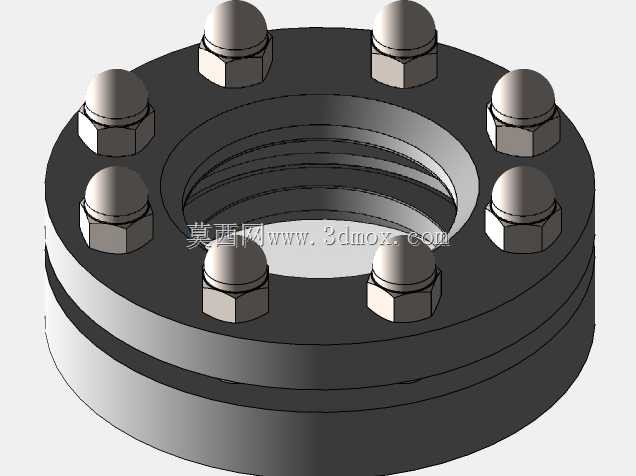

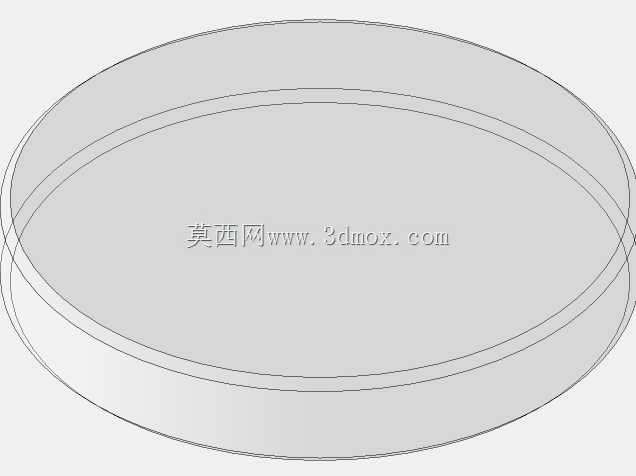

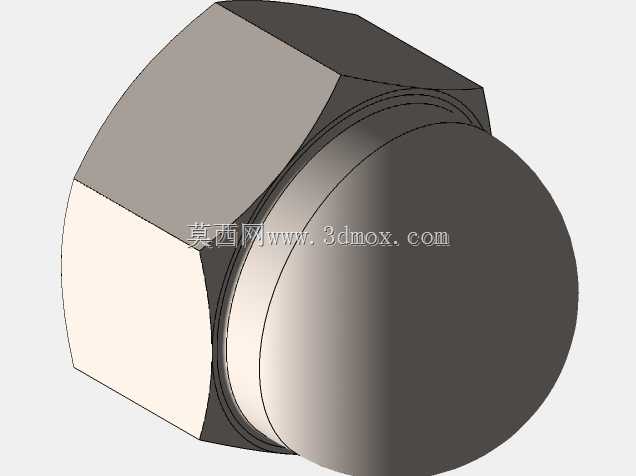

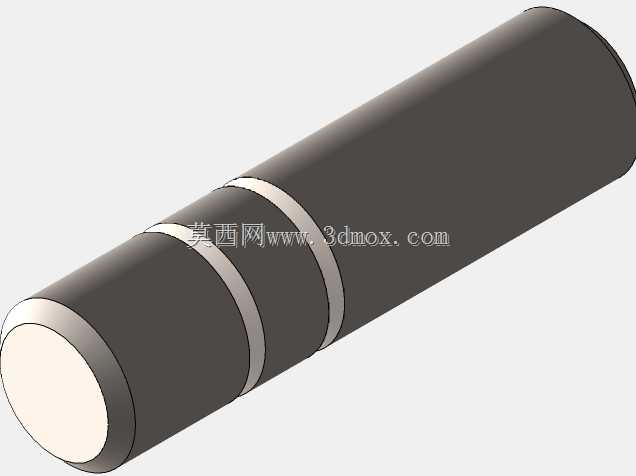

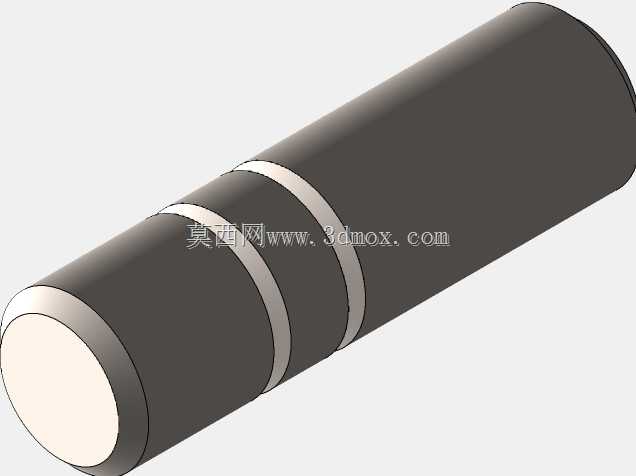

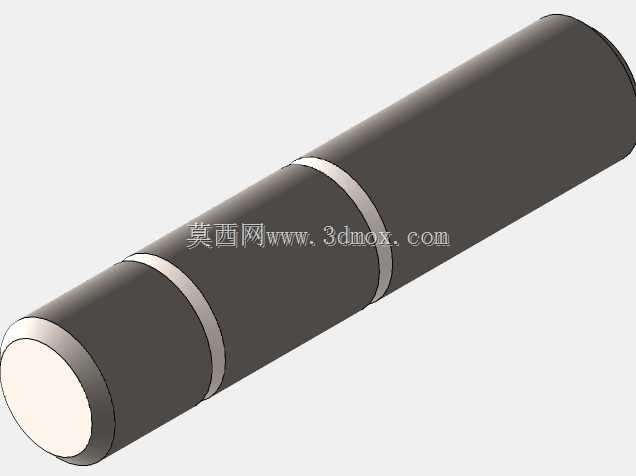

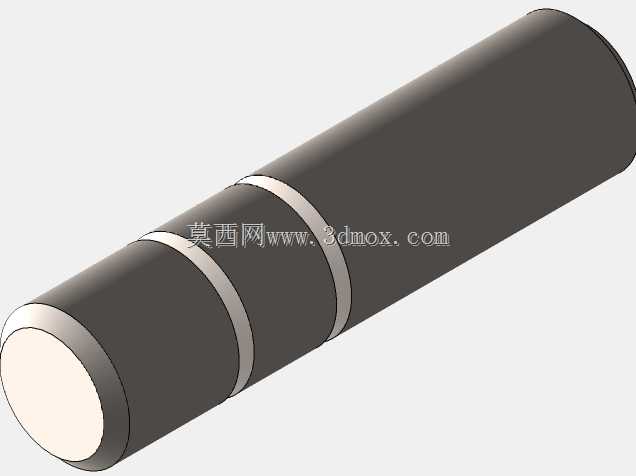

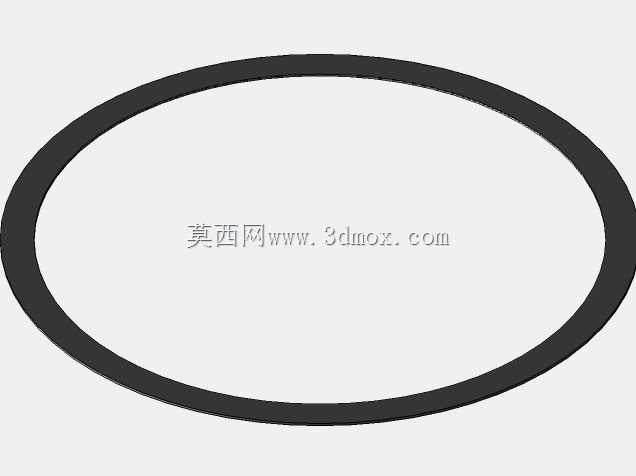

从结构设计来看，该视镜采用对夹法兰安装形式，上下两片法兰盘通过周向均匀分布的紧固件锁紧，中间夹持透明视窗与密封垫片，周向螺栓的排布经过受力校核，确保锁紧时视窗受力均匀，不会出现局部应力集中导致的玻璃开裂问题；顶部采用盖型螺母锁紧，既可以避免螺栓端部锈蚀积污，也能减少外部磕碰对螺纹的损伤，适配户外、潮湿、有轻度腐蚀的安装场景。视镜的中心通光区域做了阶梯式限位结构，透明视窗被嵌装在法兰的内台阶处，配合两侧的密封垫，既能限制视窗在压力波动下的位移，也能保证密封面的贴合度，避免承压状态下出现渗漏。

在安装边界上，该系列视镜的法兰连接尺寸严格遵循DIN28120标准，法兰外径、螺栓孔中心距、螺栓孔数量与孔径都对应标准公称通径的参数要求，选型时只要匹配对应管道或罐体接口的公称压力、公称通径，就可以直接配对安装，不需要额外加工转接法兰；视镜整体厚度控制在合理范围，不会在管道或罐体壁外占用过多安装空间，适配紧凑布局的工艺管线安装需求。设计时配套的参数化设计表，覆盖了常用通径规格的所有尺寸参数，建模时可以直接通过配置切换不同规格，不需要重复绘制基础结构，能大幅提升设备设计阶段的选型建模效率。

实际使用中，这类视镜的密封结构可以耐受常规工况下的正压负载，透明视窗选用钢化硼硅玻璃材质时，还可以耐受一定的温度骤变，适配多数常温常压到中低压的工艺场景；法兰的密封面采用平面结构，配合非金属密封垫片，安装时只要按对角顺序逐步拧紧螺栓，达到规定的预紧力矩，就能保证长期运行无渗漏。周向均匀分布的螺栓设计，让视镜在安装时不需要刻意调整角度，只要对齐法兰螺栓孔即可完成装配，后期维护更换视窗时，也只需要松开螺母拆分两片法兰，即可更换密封垫或视窗玻璃，维护操作十分便捷。
