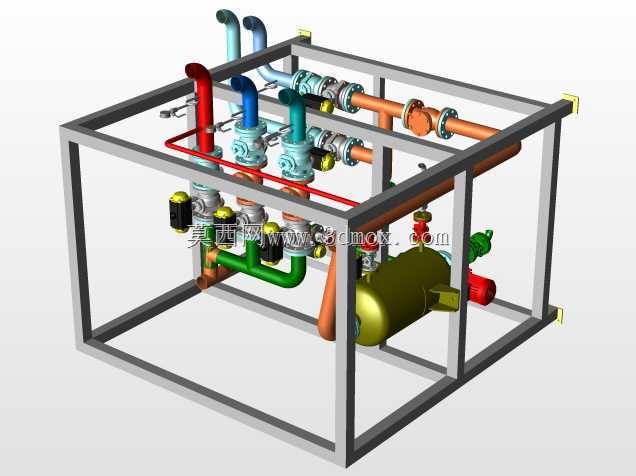

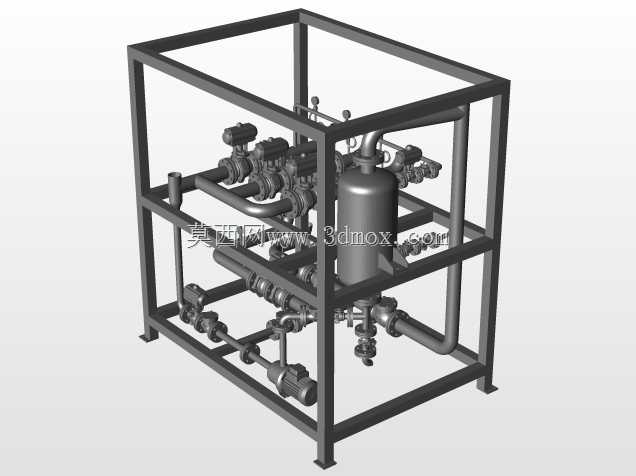

发酵罐集成式管路支撑机架

这套集成式管路支撑结构主要应用于生物发酵、食品酿造、医药中间体生产车间的发酵工段，承担发酵罐体附属工艺管线的承载、排布与阀组集成功能，替代传统分散式管道支架，解决发酵车间管线杂乱、阀组操作空间不足、维护动线受阻的常见问题。设计阶段优先考虑发酵工艺的操作需求，将物料进出管路、蒸汽灭菌管路、冷却水循环管路、排气支路统一整合在框架式机架内部，不同介质管路采用差异化管径与走向排布，避免不同温区管路近距离接触造成的能耗损耗，比如高温蒸汽管路与冷却水管路之间预留足够的空气隔热间隙，减少无效热交换。框架主体采用标准型材拼接成型，整体安装边界适配常规50立方以下发酵罐的侧面安装空间，底部预留150mm的离地间隙，方便车间日常地面清洁与积液排放，避免支架底部积污滋生杂菌，符合发酵车间的卫生级设计要求。阀组安装位置统一设置在机架正面操作侧，所有手动阀门的操作手柄高度控制在人体工程学适宜操作区间，无需登高或俯身即可完成阀门启闭操作，降低一线操作人员的劳动强度。管路连接位置全部采用标准法兰对接，每段管路都设置独立的支撑点，避免管路重量直接作用在阀门或发酵罐接口上，防止长期运行过程中接口受力变形出现泄漏。机架侧面预留仪表安装位，可直接加装压力变送器、温度传感器、流量计等检测元件，无需额外焊接支架，减少现场安装的二次加工工作量。管路排布时充分考虑介质流向，减少不必要的弯头与变径，降低管路内部的流体阻力，提升物料输送与灭菌蒸汽的流通效率，避免管路死角残留物料造成灭菌不彻底的风险。框架的四个角设置吊装点，整体可在车间预制完成后整体吊装就位，减少现场安装的管线拼接工作量，缩短设备安装调试周期，同时后期维护时可整体拆卸移位，适配车间生产线调整的需求。
