异径同心管道变径接头结构设计

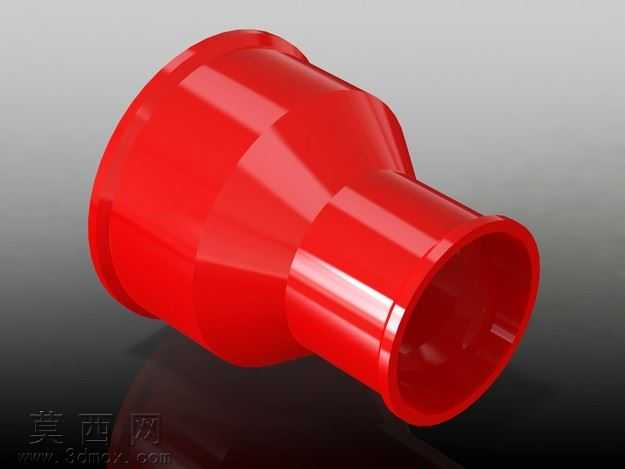

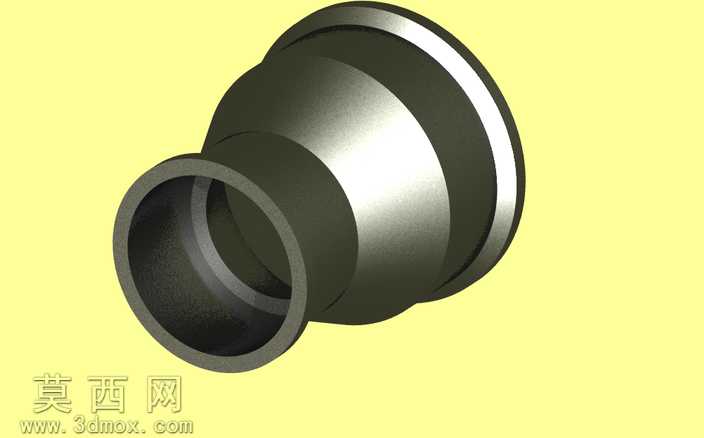

本作品为同心异径管道变径接头的三维设计成果，建模阶段以管路系统的变径转接需求为核心出发点，首先梳理不同管径对接的同轴度要求，确定整体采用同心回转体结构，避免变径位置出现流道偏折引发的介质流动阻力激增问题。建模过程中先绘制中心轴线作为定位基准，分别绘制两端接口的内外径轮廓线，通过放样特征生成主体过渡段曲面，再对曲面进行实体加厚处理，保证管壁厚度均匀一致，满足常规管路的承压使用要求。针对两端接口的连接部位，设计了适配标准管道的插接配合结构，接口边缘做了微小的倒角处理，既能够去除建模过程中产生的锐边，也能在实际装配时起到导向作用，降低管道插接的对位难度。材质渲染阶段选用硬质工程塑料作为外观表现材质，调整材质的漫反射、粗糙度参数，还原PVC类管路配件的哑光白色质感，同时在模型表面添加微弱的环境反射效果，让渲染成品更贴近真实工业配件的视觉表现，避免塑料材质呈现过于廉价的塑料感。结构设计上重点优化了变径过渡段的锥度参数，没有采用突变式的台阶变径结构，而是采用平缓的锥面过渡，让管路内部的流道可以顺滑衔接，减少介质流经变径位置时产生的涡流与压力损失，同时平缓的过渡结构也能降低接头位置的应力集中，提升配件整体的结构强度，避免在管路承压时过渡段出现开裂风险。建模过程中对所有特征做了全参数化关联，两端管径、管壁厚度、过渡段长度、接口倒角尺寸都可以通过参数面板直接调整，能够快速衍生出不同规格的变径接头模型，适配从6x4到12x6等多种不同的管径组合需求，无需重新绘制基础轮廓即可完成同系列不同规格产品的设计迭代。渲染阶段采用柔和的影棚布光方案，主光源从侧上方照射突出接头的轮廓层次，辅助光源补亮暗部避免阴影过重丢失结构细节，背景选用浅灰色渐变背景，让白色的接头主体能够清晰呈现所有结构特征，同时不会因为背景过于杂乱干扰对产品本身结构的观察。整个模型的特征树逻辑清晰，从基准草图到实体生成再到细节倒角的步骤排布合理，没有冗余的无效特征，既保证了模型的参数可编辑性，也控制了模型的整体文件大小，方便后续导入装配体完成管路系统的整体布局设计。
