卧式承压储罐压力容器结构设计

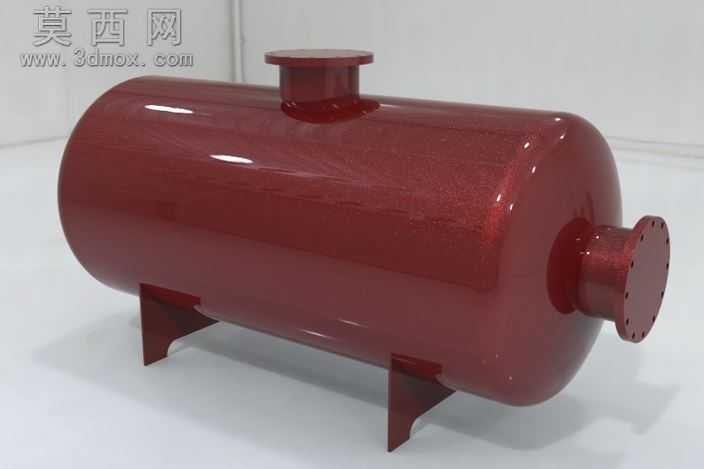

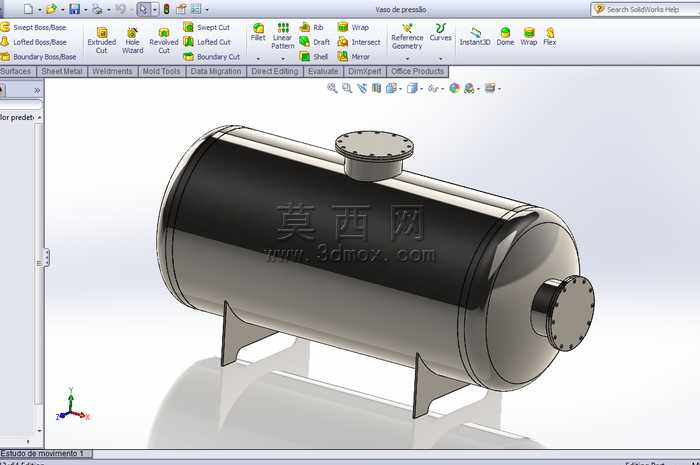

本作品为卧式承压储罐类压力容器三维建模成果，建模过程依托三维机械设计软件完成，整体遵循压力容器设计规范开展结构搭建。建模初始阶段先梳理卧式储罐的核心组成逻辑，确定以圆柱形筒体作为主体承压结构，搭配两端标准椭圆形封头完成密闭腔体的基础构建，筒体与封头的衔接处严格按照等强度对接要求处理，保证承压状态下的应力分布均匀。在接口结构设计上，分别在筒体顶部设置带法兰的检修人孔接口，在筒体端部封头处设置带法兰的介质进出接口，所有法兰结构均按照标准公称压力参数建模，法兰盘上的螺栓孔采用圆周阵列方式完成排布，保证孔位精度与安装适配性，法兰密封面的凸台结构单独做细节处理，还原实际密封结构的形态特征。支撑结构采用双鞍式支座设计，两个支座分别布置在筒体下部靠近两端封头的位置，支座的弧形支撑板与筒体外壁完全贴合，支座下部的支撑立板与底板做了加厚处理，还原实际承压支撑的结构强度特征，底板上预留的安装固定孔位也按照标准安装要求完成建模。材质渲染阶段，为罐体主体赋予哑光金属钢材材质，调整材质的反光度与粗糙度参数，还原工业压力容器常用碳钢材质的真实质感，法兰密封面做了高光金属处理，区分不同结构部位的材质差异，鞍座部分赋予深灰色金属漆材质，与罐体主体形成视觉区分。建模过程中对所有壁厚参数做了统一设定，筒体、封头、法兰、支座的壁厚均按照常压压力容器的常规设计值选取，所有结构的衔接处做了平滑过渡处理，避免出现应力集中的尖锐结构，整体模型结构完整，各部件的装配关系清晰准确，可直观呈现卧式压力容器的整体构造与各部分连接逻辑，能够用于压力容器结构认知、装配演示以及相关工程方案的可视化展示。
