螺旋叶片无金属板结构三维设计作品

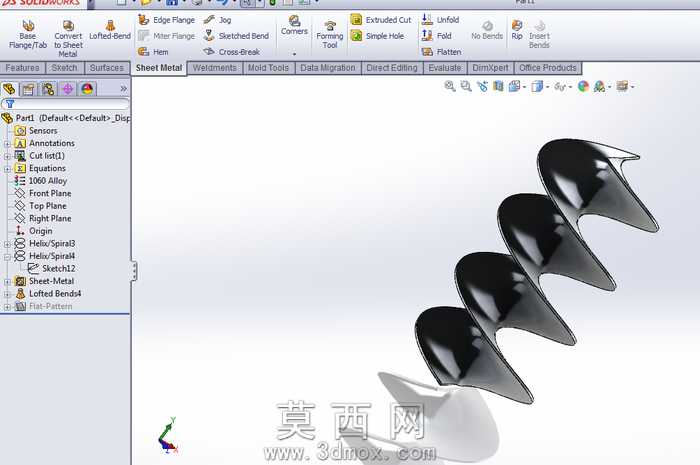

本作品采用SolidWorks2013完成全参数化三维建模，整体为连续螺旋排布的叶片式结构，建模过程首先通过螺旋线命令生成精准的螺旋引导路径，结合扫描、放样折弯等钣金专属建模命令完成单节叶片的基础轮廓构建，再通过线性阵列配合螺旋路径的参数关联，实现多节叶片的连续排布，保证每一段叶片的螺距、扭转角度完全统一，整体曲面过渡顺滑无折痕。建模阶段严格遵循钣金件的设计规范，预留了合理的折弯余量与工艺缺口，确保模型可直接对接钣金下料、折弯成型的实际生产流程，无需二次修改参数。材质设定上模拟了抛光金属板材的视觉效果，通过调整材质的反射率、粗糙度参数，还原出金属表面的高光质感与明暗层次，渲染阶段采用软件内置的环境光遮蔽效果，强化螺旋结构的层叠立体感，清晰展现每一段叶片的曲面弧度与衔接关系。结构设计上，该无金属板螺旋叶片采用等厚板材成型思路，叶片边缘做了顺滑的圆角过渡处理，避免应力集中问题，整体结构无多余冗余特征，每一处几何特征都对应实际加工的工艺要求，螺旋升角经过反复参数调整，适配常规物料输送的作业角度需求。设计过程中优先采用参数化关联设计，将螺距、叶片宽度、板材厚度等核心参数设置为全局变量，可通过修改参数快速调整整体尺寸，适配不同规格的输送设备安装需求，建模全程规避了容易导致展开失败的尖锐特征、零厚度几何问题，确保钣金件可以直接生成展开下料图，对接数控切割、折弯的生产工序，模型的特征树逻辑清晰，从草图绘制到特征生成再到阵列排布，每一步都保留了完整的参数化编辑记录，方便后续根据实际使用场景调整结构尺寸，曲面构建过程中多次进行曲率检查，保证螺旋曲面的曲率连续，避免出现曲面褶皱、变形的问题，最终呈现的模型结构完整，几何精度符合机械设计的通用标准，既可以作为教学案例展示钣金螺旋件的建模思路，也可经过参数调整后应用于实际的输送设备设计场景。
