立式不锈钢承压储液罐体结构设计

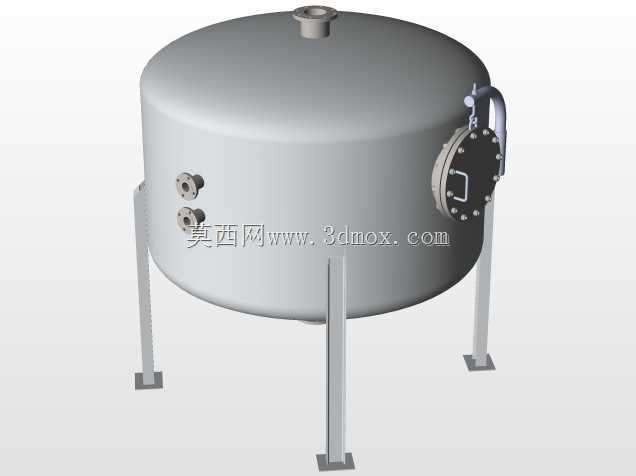

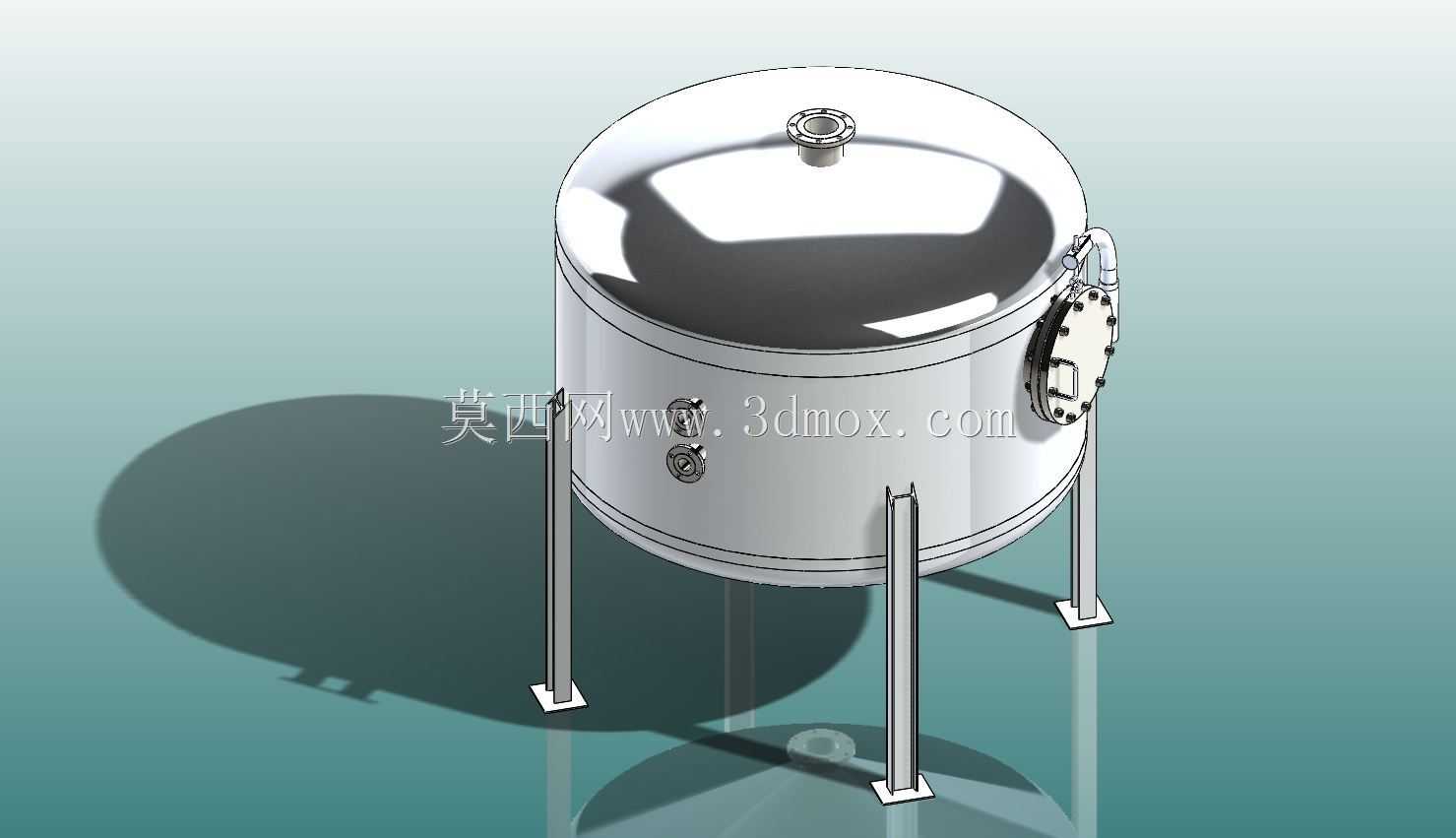

该立式罐体结构主要面向食品饮料、生物制药、精细化工领域的常压或低压流体储配、物料暂存工序，可作为配料环节的中间缓存单元，也可搭配搅拌组件改造为小型反应、调配容器，适配对卫生等级、耐腐蚀性能有要求的生产场景。设计阶段优先考虑罐体内部清洁无死角的需求，筒体采用标准等径直筒段搭配标准椭圆上封头，封头顶部居中设置工艺接口，可用于安装呼吸阀、进料管或者清洗喷淋装置，满足CIP在线清洗的管路对接要求。筒体侧面设置快开式人孔结构，人孔采用带快开锁紧件的法兰连接形式，无需额外工具即可快速开启，方便操作人员进入罐体内部开展检修、清洁作业，人孔旁侧预留的小口径接口可用于安装液位检测、温度传感类仪表，实时监控罐内物料状态。罐体底部采用三根均布的圆柱支腿作为支撑结构，支腿底部带方形安装脚板，脚板上预留螺栓安装孔，可直接通过膨胀螺栓固定在混凝土地面或者钢制操作平台上，支腿长度设计预留了罐底出料接口的安装操作空间，无需额外抬高罐体即可对接出料管路、底阀等组件。建模过程中对筒体壁厚、支腿承重做了对应校核，筒体壁厚可满足常规低压工况的承压需求，支腿的排布角度避开了侧面人孔、仪表接口的操作空间，不会对日常操作造成干涉。罐体表面做了镜面抛光处理的结构示意，符合卫生级生产设备的表面粗糙度要求，减少物料挂壁残留的可能。整体安装边界需注意罐体上方预留足够的封头接口拆装空间，侧面人孔开启方向预留不小于人孔直径的操作距离，支腿安装平面的水平度偏差需控制在允许范围内，避免罐体倾斜导致的液位检测偏差、支腿受力不均等问题。
