离心式流体输送用闭式叶轮结构设计

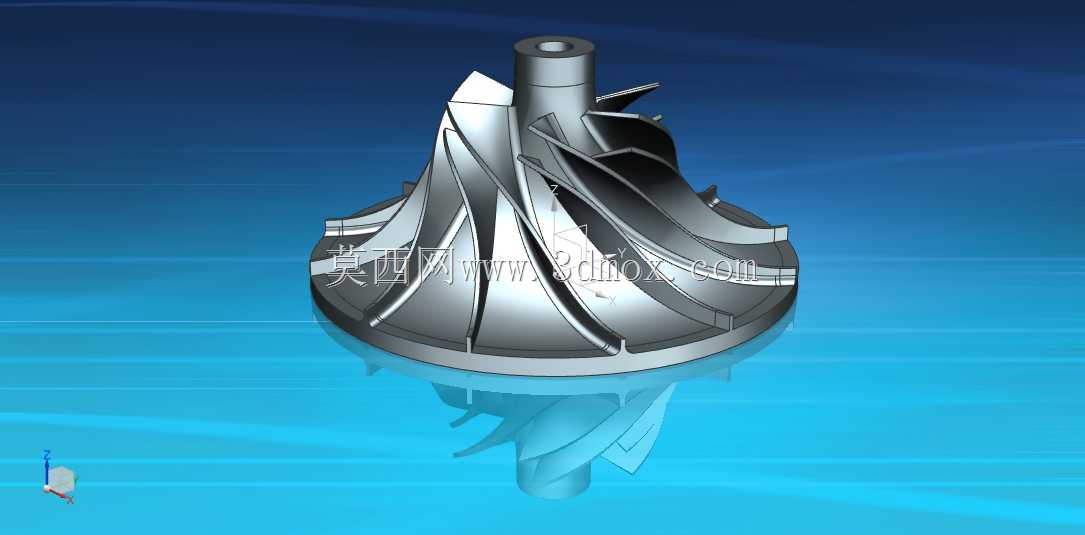

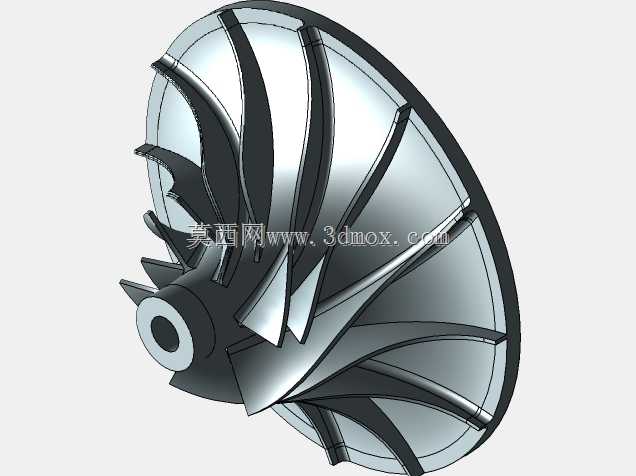

这类闭式叶轮是离心式流体输送设备的核心做功部件，广泛应用在清水输送泵、化工流程泵、涡轮增压流体回路、小型工业压缩机的首级过流段中，直接决定设备的运行效率、扬程参数与运行稳定性。从结构设计逻辑来看，该叶轮采用后弯式三元扭曲叶片构型，叶片型线沿轴向到径向逐步平滑过渡，能够在流体从轴向入口进入叶轮流道的过程中，逐步改变流体运动方向，将叶轮旋转的机械能高效转化为流体的压力能与动能，相比直叶片结构，能大幅降低流道内的流体脱流、涡流损失，减少运行过程中的水力脉动，降低设备运行的振动与噪声水平。叶轮的轮毂段采用带中心通孔的阶梯轴安装结构，中心孔用于与设备主轴配合传递扭矩，轮毂上端的轴肩结构可实现叶轮轴向安装定位，安装时需配合轴套、锁紧螺母完成轴向固定，径向配合公差通常选取过渡配合等级，保证高速旋转下的同轴度要求，避免偏心带来的动不平衡问题。叶轮的前盖板与后盖板采用等强度变厚度设计，从轮毂处到轮缘处厚度逐步平滑减薄，既保证高速旋转下的结构强度，抵抗离心力与流体压力带来的结构变形，又能尽可能控制叶轮自身重量，降低转子系统的转动惯量，减少设备启动过程中的扭矩冲击。叶片与前后盖板的连接位置采用大圆角过渡结构，避免应力集中，同时减少流道内的流动死区，降低流体介质中杂质在流道内沉积的概率，提升叶轮在含少量固体颗粒介质工况下的使用寿命。在实际选型匹配过程中，该类叶轮的入口直径、出口宽度、叶片出口安装角都需要匹配对应设备的设计流量、设计扬程参数，安装时需严格控制叶轮与泵体/壳体密封环之间的径向间隙，间隙过大会导致流体回流降低设备效率，间隙过小则可能在运行热膨胀状态下出现动静部件摩擦，引发设备故障。流道的表面粗糙度也会直接影响运行效率，建模过程中对叶片型面、盖板内表面的曲率连续性做了平滑处理，可直接对接后续的数控加工或者铸造模具开制流程，减少后续工艺的修模工作量。
