不锈钢外螺纹世伟洛克管接头结构设计

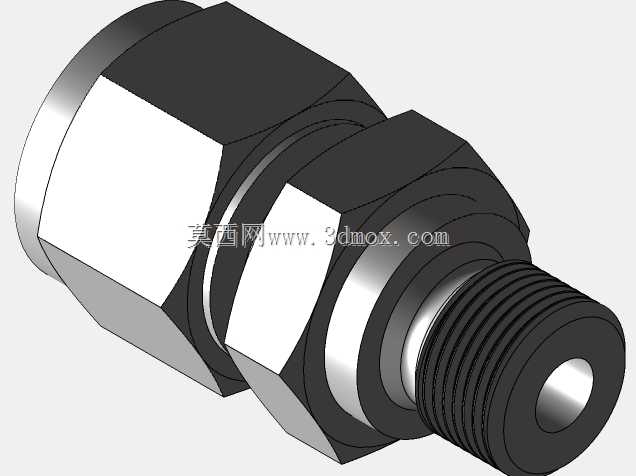

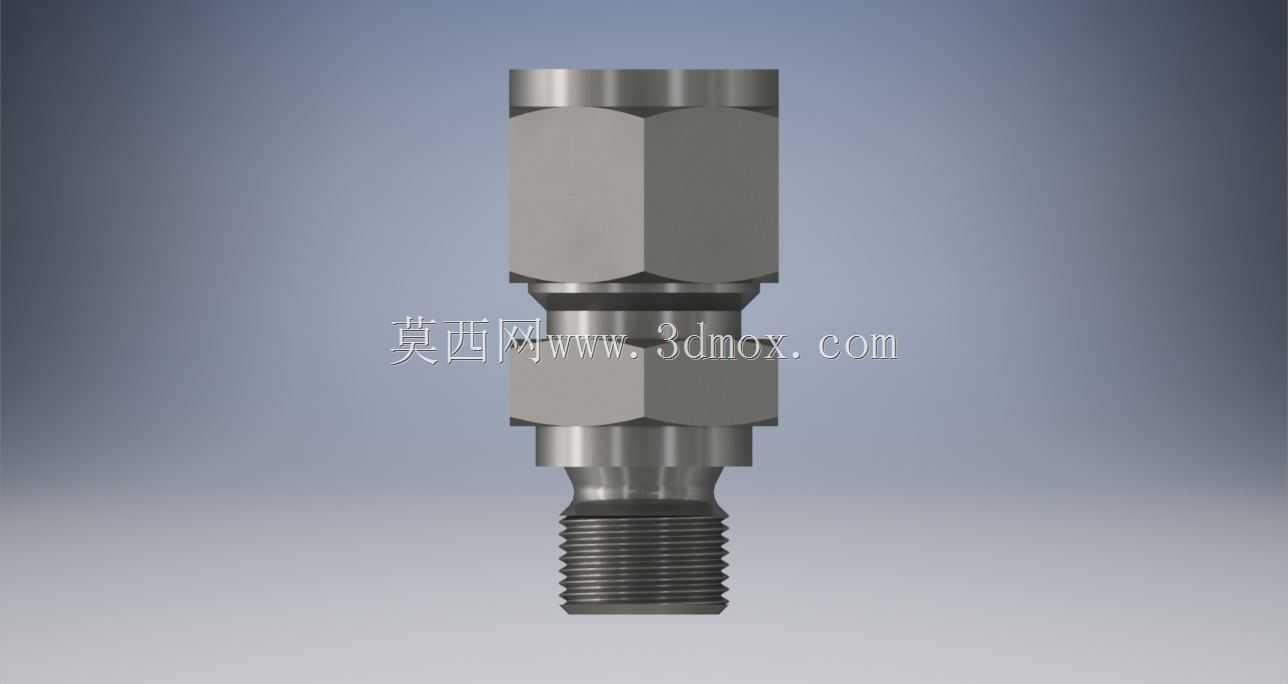

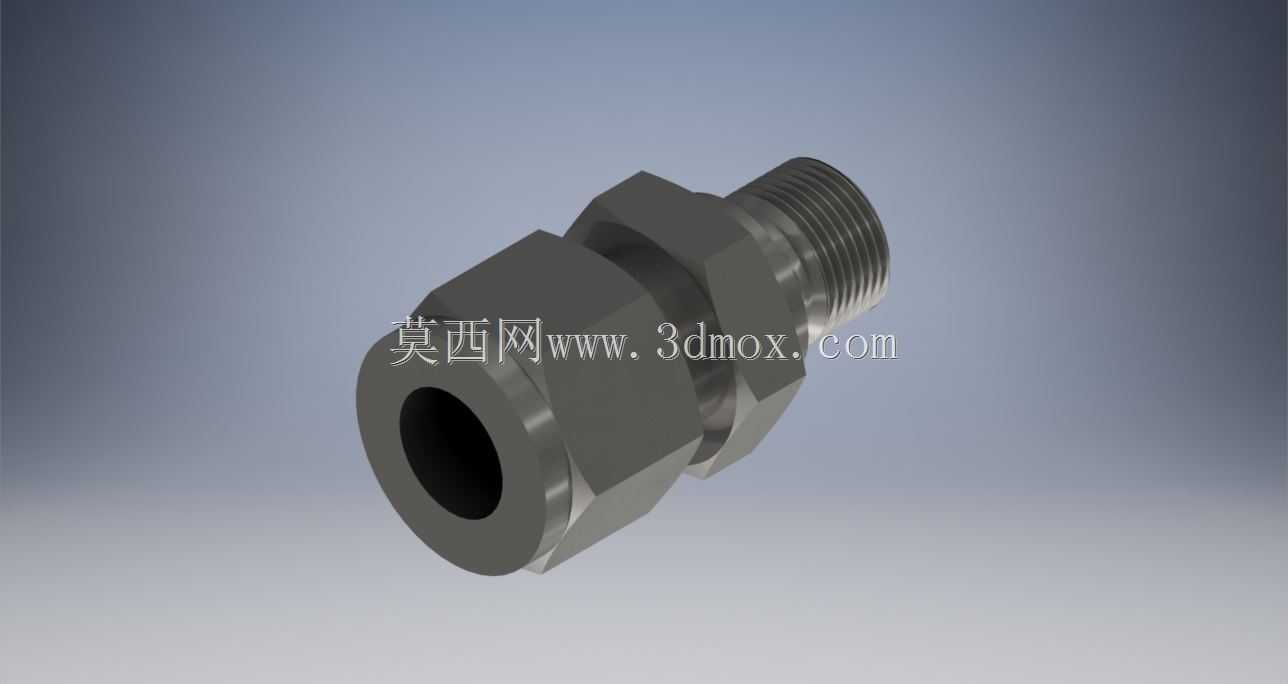

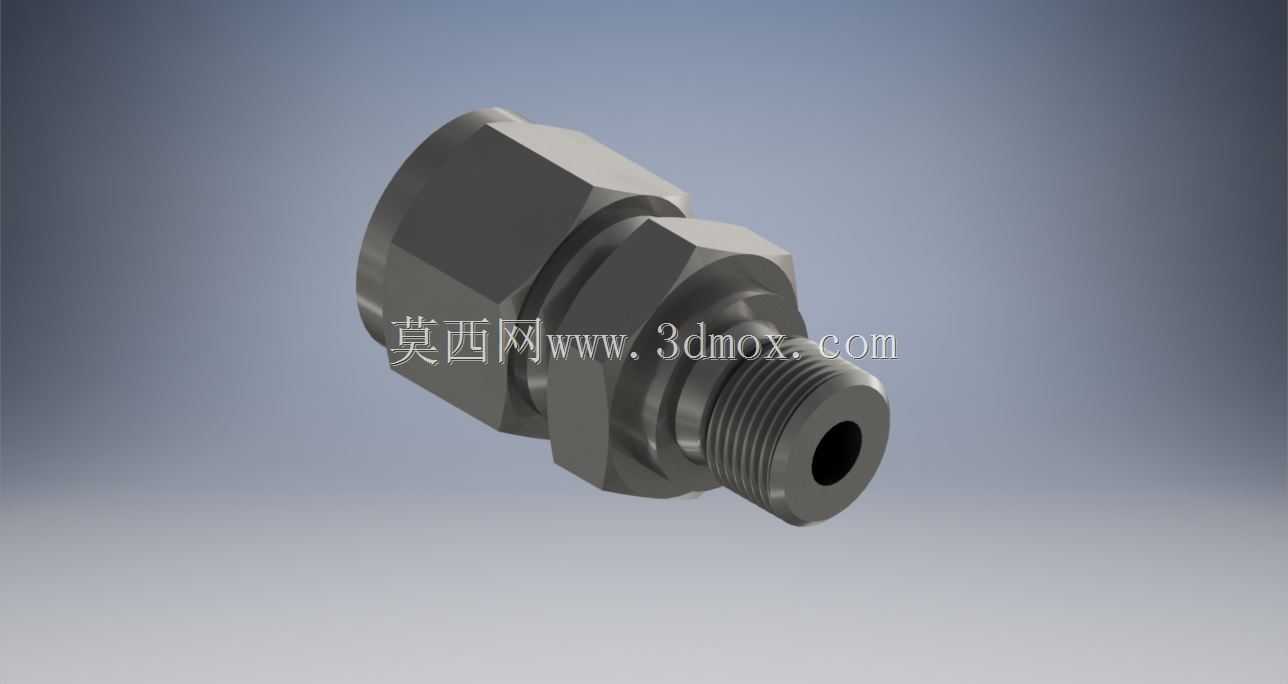

在流体管路系统的搭建与运维场景中，这类不锈钢外螺纹接头是气液管路连接的核心基础元件，常见于实验室气路、半导体高纯管路、小型液压测试台、化工取样管路这类对连接密封性、耐腐蚀性有明确要求的工况中。从结构设计逻辑来看，接头整体采用六角主体加外螺纹端的构型，上下两处六角结构分别对应不同的安装操作需求：靠近螺纹端的六角用于拧紧时承受扳手扭矩，避免螺纹旋合过程中接头本体跟转，上方的六角则用于管路对接时的反向固定，方便操作人员使用双扳手完成锁紧作业，杜绝安装过程中对接管路产生额外扭转应力。接头适配外径12mm的管路连接，外螺纹端采用M14×1.5的公制细牙螺纹，细牙螺纹的螺距设计本身就具备更好的密封自锁性能，配合管端的卡套密封结构，能够在中低压流体输送场景下长期保持无泄漏的连接状态。从安装边界来看，接头的六角对边尺寸符合常规手动扳手、扭矩扳手的夹持规格，安装时不需要定制特殊工装，螺纹旋合长度经过合理设计，既保证足够的螺纹啮合强度，又不会因为旋入过长导致螺纹端顶死对接部件的内部流道，影响管路通径。接头的过渡段采用圆弧收腰设计，并非简单的直角台阶，这种结构能够有效降低管路流体在接头位置的流阻，同时减少应力集中点，提升接头在长期振动工况下的抗疲劳性能，避免管路压力波动、设备运行振动带来的接头开裂风险。不锈钢材质的选型适配多数常规腐蚀性流体、高纯气体的输送需求，接头表面的加工粗糙度控制到位，没有明显的加工刀痕，既能够保证卡套咬合时的密封可靠性，也避免粗糙表面残留杂质污染管路内的输送介质。在三维建模过程中，这类接头的建模重点在于螺纹特征的准确还原、六角结构的尺寸公差匹配，以及过渡圆弧的顺滑处理，建模时需要明确标注各段的安装尺寸，方便后续管路装配时做干涉检查，尤其是在密集排布的管路总成中，准确的接头外形尺寸能够帮助设计人员提前预判安装操作空间，避免出现扳手无法就位、相邻接头干涉的问题。实际选型应用中，这类接头通常和同规格的卡套、螺母配套使用，安装时需要保证管路切口平整无毛刺，插入接头底部后再按规定扭矩锁紧，才能达到设计的密封承压能力，接头的通径设计和12mm管的通径匹配，不会在接头位置出现通径缩径导致的流量损失。
