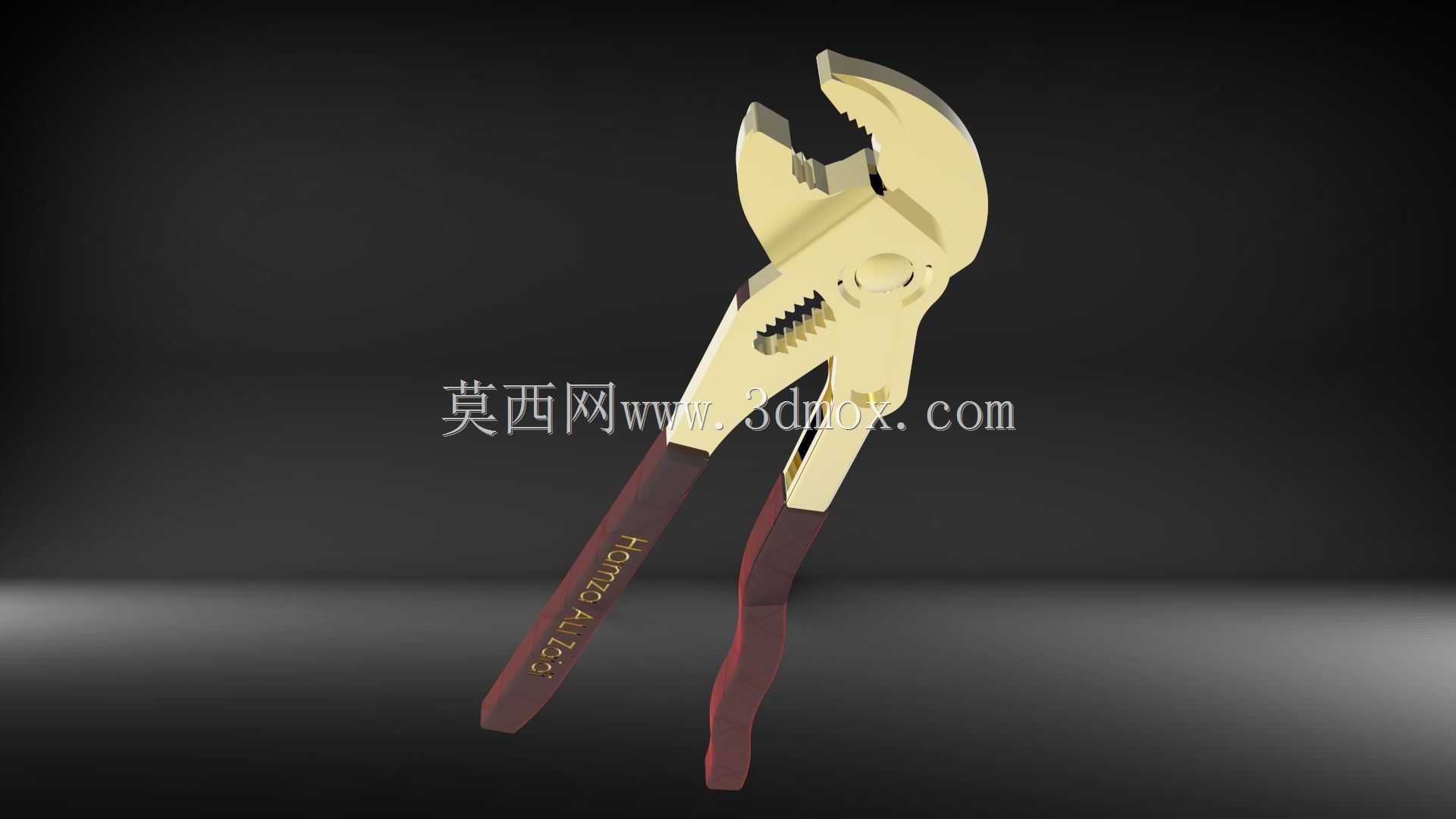

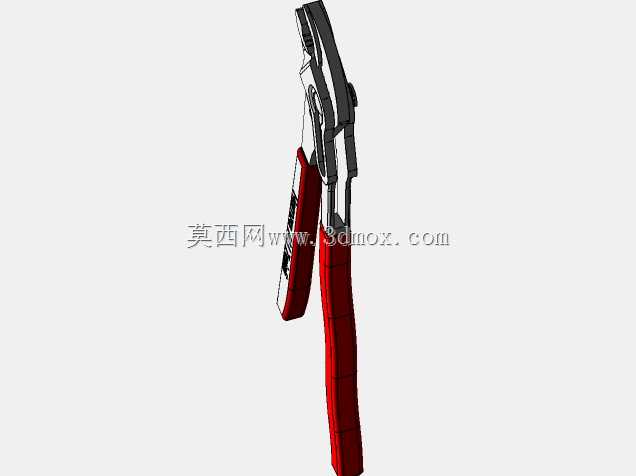

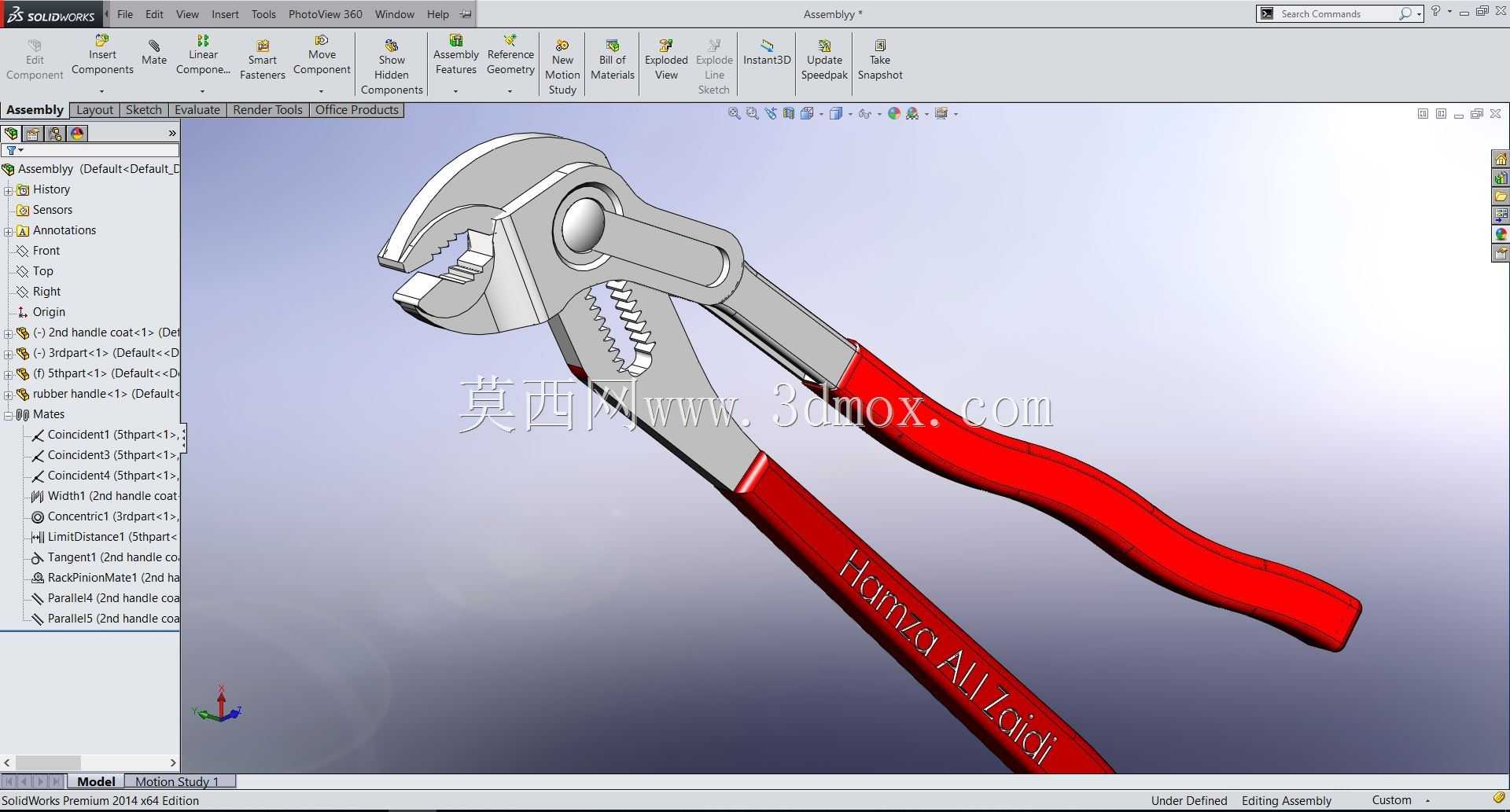

可调式机械扳手三维结构设计

这款可调式机械扳手的结构设计，充分考虑了一线装配、设备维保场景下的实际使用需求，区别于固定开口扳手的尺寸局限性，其钳口的可调结构能够覆盖一定范围内的多规格螺母、管件夹持作业，在设备日常巡检、产线装配工位、户外维修作业中，能够减少操作人员携带工具的数量，提升作业效率。从功能结构来看，扳手的钳口部位做了齿形防滑设计，咬合工件时能够增大接触摩擦力，避免施力过程中出现打滑滑脱的问题，降低操作安全隐患；钳身的铰接转轴部位做了同轴度公差约束，保证开合调节时的顺畅度，不会出现卡滞、旷量过大的问题，调节档位的卡位结构能够在选定开口尺寸后实现可靠锁止，承受较大的扳拧扭矩时不会出现档位滑脱的情况。手柄部位采用了双色包覆结构，金属基体部分承担主要的扭矩传递载荷，外层包覆的防滑材质能够提升握持摩擦力，同时在长时间施力作业时缓解手柄对手部的压强，提升操作舒适度，手柄的长度设计经过扭矩校核，既能够保证提供足够的扳拧力矩，又不会因为力臂过长导致空间受限场景下无法操作。在设计思路上，整体结构优先保证受力部位的结构强度，钳头、铰接部位均采用等强度设计思路，在满足额定扳拧扭矩的前提下尽可能去除非受力区域的多余材料，控制工具整体重量，降低操作人员长时间手持的疲劳感。外形尺寸方面，整体长度适配成人单手握持操作的合理范围，最大开口尺寸覆盖常规维修作业中常见的紧固件规格，钳头的厚度尺寸做了约束，能够在狭窄的设备安装间隙中完成操作，不会因为钳头过厚无法伸入作业空间。安装边界层面，这款扳手作为手动工具无需额外配套安装结构，自身的铰接转轴配合精度直接影响整体使用寿命，设计中对转轴的配合间隙做了合理设定，既保证转动灵活，又避免长期使用后出现旷量超标的问题，钳口的齿形硬度做了差异化处理，咬合部位硬度高于工件表面硬度，保证长期使用不会出现齿形磨损、咬合失效的问题，同时钳身整体做了表面防锈处理，能够适应潮湿、多油污的作业环境，延长工具的实际使用寿命。
