立式不锈钢5000升储水罐体结构设计

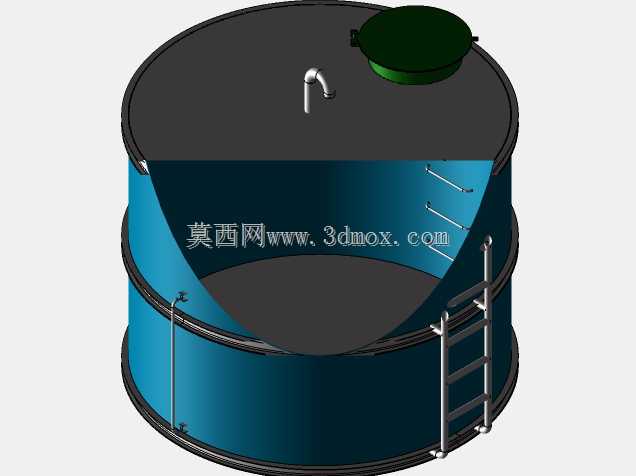

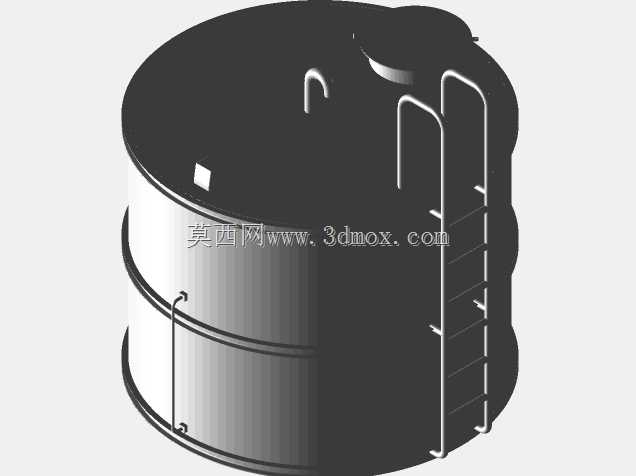

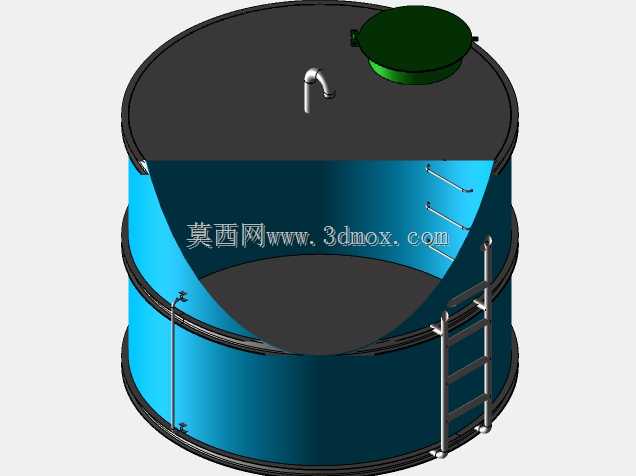

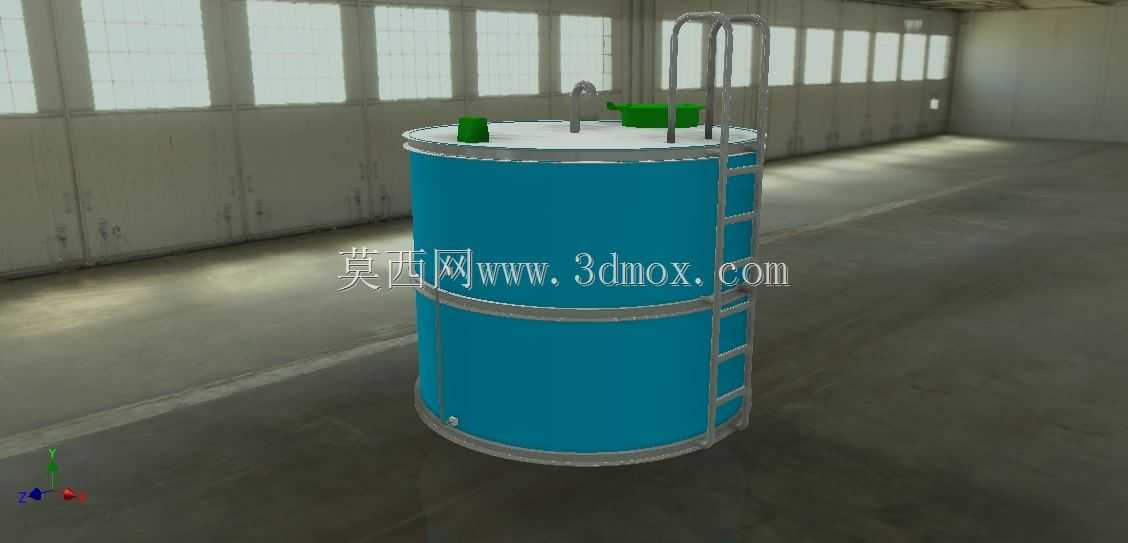

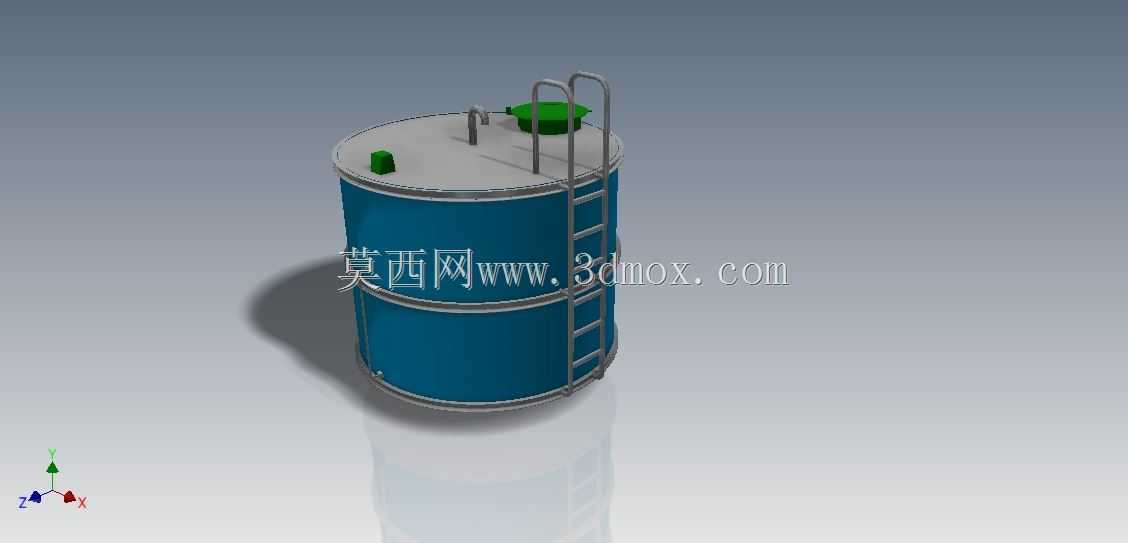

这款立式圆柱形储水罐体，额定储水容积5000升，主体采用不锈钢材质加工成型，在工业水处理、厂区供水配套、小型生产工艺储水、商用建筑中水暂存等场景中有着广泛的应用，可作为常温常压下洁净水体的静态存储单元，适配给排水系统、循环水系统、生产工艺供水支路的储水需求。从结构设计逻辑来看，罐体采用等直径圆柱筒体搭配平底平盖的结构形式，筒体上下端设置环形加强箍，抵消满水状态下筒壁产生的环向拉应力，避免长期承压出现筒体鼓胀变形，平底结构可直接放置于平整的混凝土硬化基础上，无需额外制作复杂的支撑鞍座，降低现场安装的基础施工成本。罐体顶部设置了两个不同规格的管口，分别作为进水接口与溢流、排气接口，可根据现场管路走向灵活调整接口的对接方向，顶部还设置了吊装吊耳，方便设备进场时的吊装转运作业，无需额外焊接吊点破坏罐体防腐层。罐体侧面沿筒体母线方向安装了直爬梯，爬梯踏步采用防滑结构设计，直爬梯与罐体之间通过抱箍式固定件连接，无需在筒体上大量开孔焊接，减少了焊缝渗漏的风险点，爬梯直达罐顶，方便运维人员定期登上罐顶检查管口密封情况、清理罐顶杂物。设计过程中充分考虑了安装边界的适配性，罐体整体外径控制在常规车间门洞、货运车辆的通行宽度范围内，运输时无需做拆解处理，整体高度匹配常规厂房的层高限制，放置于室内室外均可，室外放置时可直接在罐体外部做保温层包覆，加强箍的结构也为保温层的固定提供了附着点位。罐体底部侧壁设置了排污接口，可在罐体清洗时彻底排空罐底的沉积杂质，进出水接口的高度设置也兼顾了管路对接的操作空间，避免管路安装时出现弯头过多导致的流阻增大问题。从建模细节来看，筒体的焊缝位置做了贴合实际加工的结构处理，爬梯的圆管弯折、踏步的间距都符合现场实际制作的工艺要求，管口的法兰连接尺寸也匹配常规给排水管路的标准件规格，可直接用于工程前期的方案布局、管路干涉检查、安装空间校核等工作，帮助设计人员在项目前期快速完成储水单元的布局规划，减少现场安装时的尺寸冲突问题。
