不锈钢高流量计量针阀6mm卡套结构

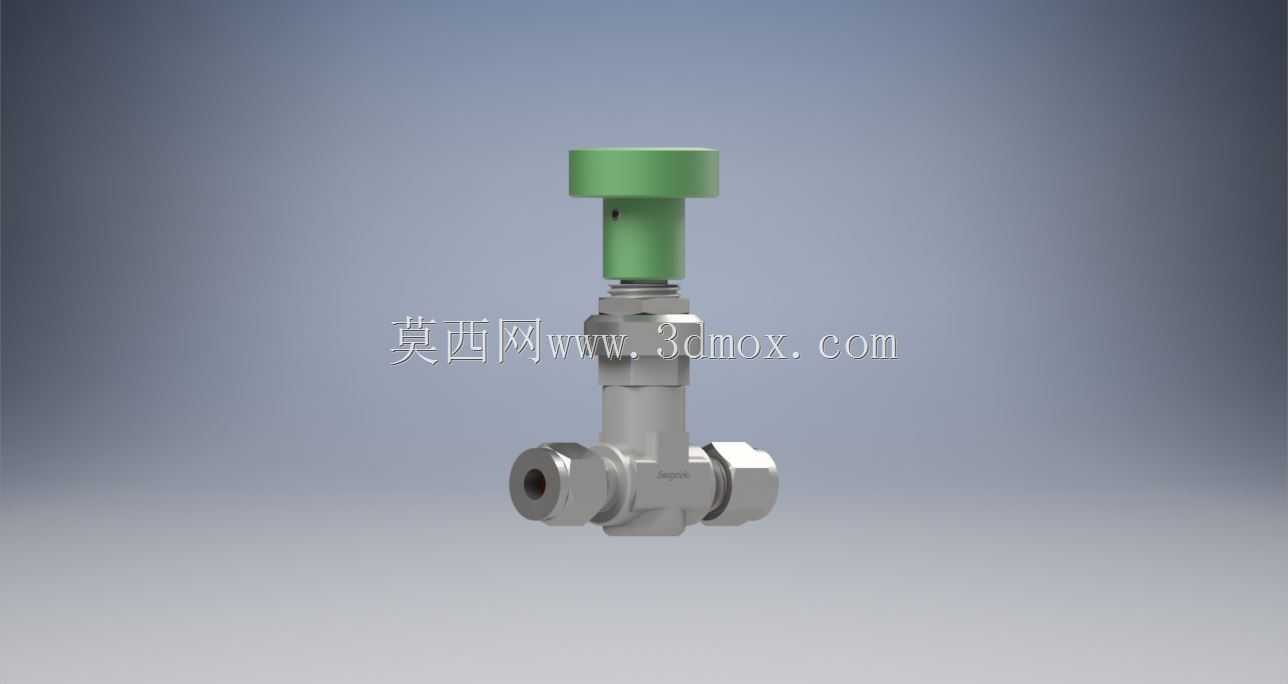

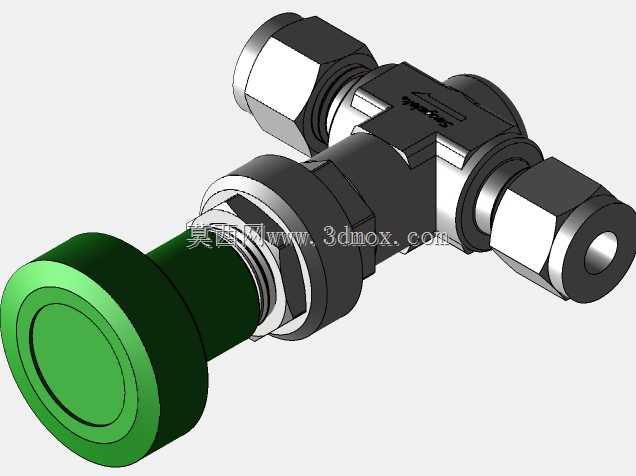

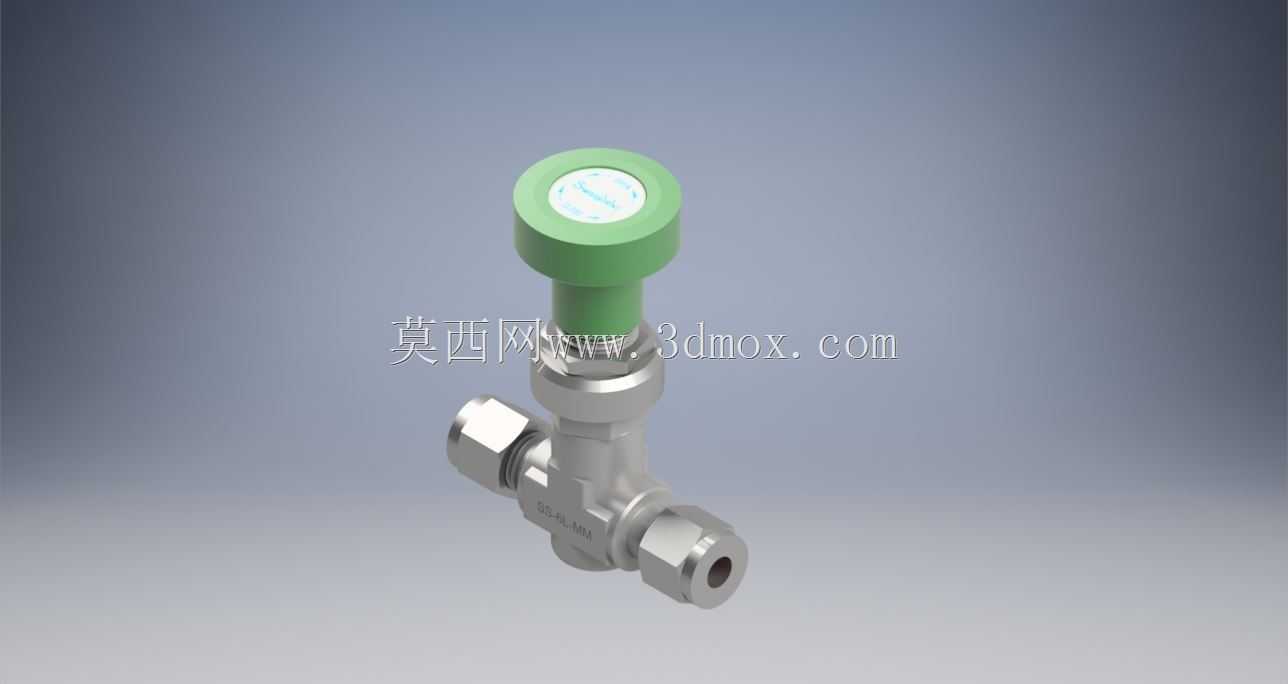

这款角式结构的高流量计量阀，适配6mm外径的不锈钢管路，采用双卡套式管接头连接形式，多用于实验室分析管路、小流量特种流体输送系统、高纯气路管控场景中，承担精准调节管路介质流量、截断或导通通路的作用，在半导体气路、化工小试装置、仪器仪表配套管路中应用十分广泛。从结构设计来看，阀体采用锻制不锈钢一体成型的角式流道，相比直通式结构能在有限安装空间内完成管路90度转向，同时减少流道急弯带来的压损，高流量的流道设计相比普通针阀提升了30%左右的通流能力，适配需要兼顾流量调节与通流效率的工况。顶部的调节手轮采用防滑绝缘材质包覆，手轮顶端设置开度标识位，操作人员可通过标识直观判断当前阀芯开度，手轮与阀杆的连接采用防脱结构，避免全开状态下手轮脱出引发介质泄漏。阀杆与阀体的密封采用多级填料组合结构，既保证调节过程的顺滑手感，又能在高压工况下杜绝外漏风险，适配的工作压力覆盖常规中低压管路需求，可兼容气体、低粘度液体等多种洁净介质。安装边界上，两个卡套接口呈90度垂直布局，接口中心距与同规格世伟洛克卡套阀件完全互换，安装时无需改动原有管路布局，直接替换同规格阀件即可完成装配；手轮调节方向采用标准顺时针关、逆时针开的通用逻辑，操作人员无需额外培训即可上手操作。建模过程中严格还原了卡套接头的密封锥面角度、阀杆螺纹螺距、手轮防滑纹理等细节，流道部分做了等通径还原，可直接用于管路系统的干涉检查、装配仿真，也可作为阀件选型阶段的三维示意模型，帮助设计人员提前预判安装空间、核对接口尺寸，避免现场安装时出现空间不足、接口不匹配的问题。阀芯部分采用锥面节流结构，调节行程内的流量线性度较好，可实现从微流量到全流量的平滑调节，不会出现普通截止阀开度稍大就流量突增的问题，适合需要精准控流的计量场景。阀体表面做了均匀的钝化处理质感还原，卡套螺母的棱角、锁紧螺纹的细节都做了写实建模，没有过度简化结构特征，能满足装配演示、方案汇报、管路布局设计等多场景的使用需求。
