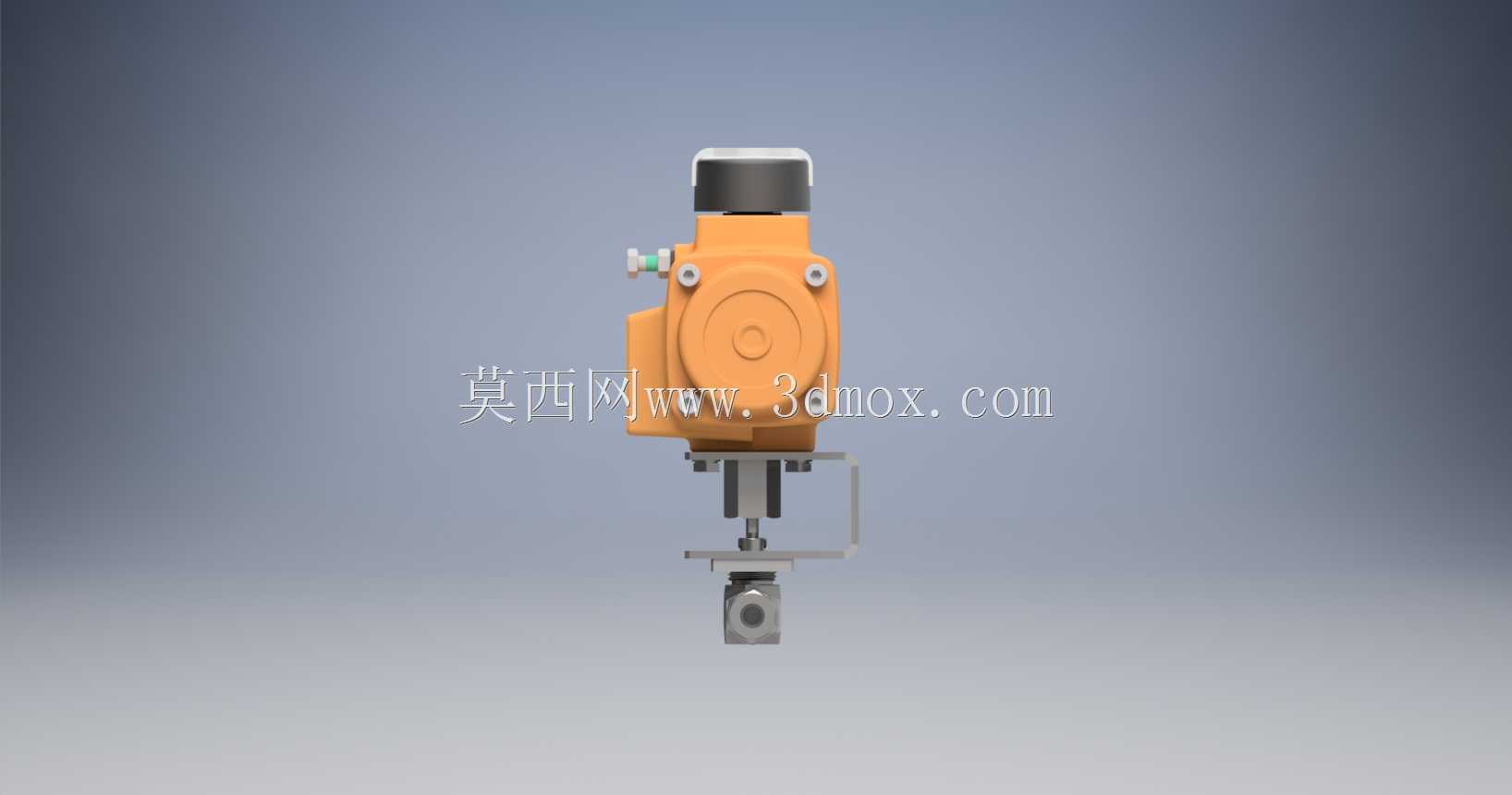

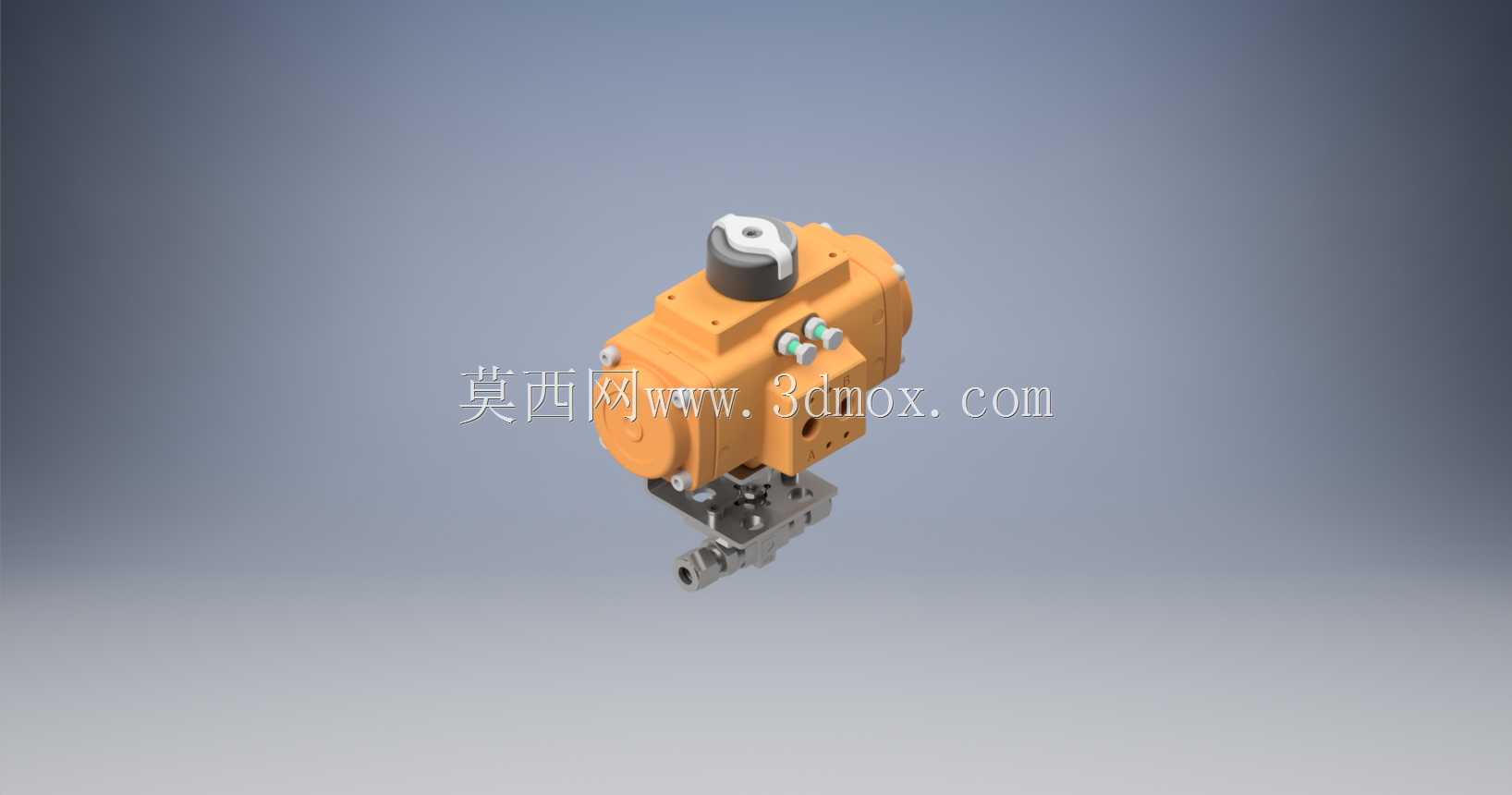

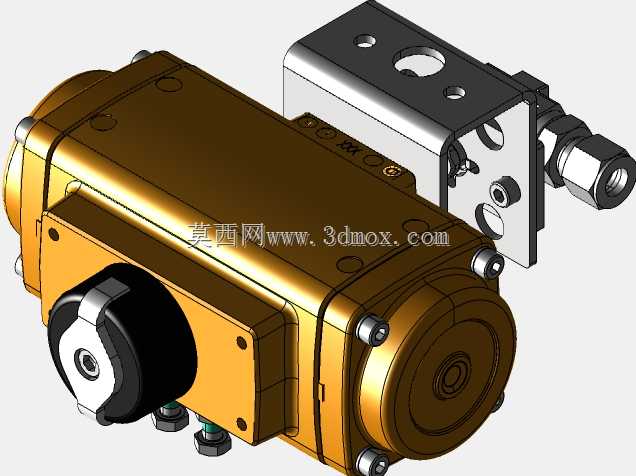

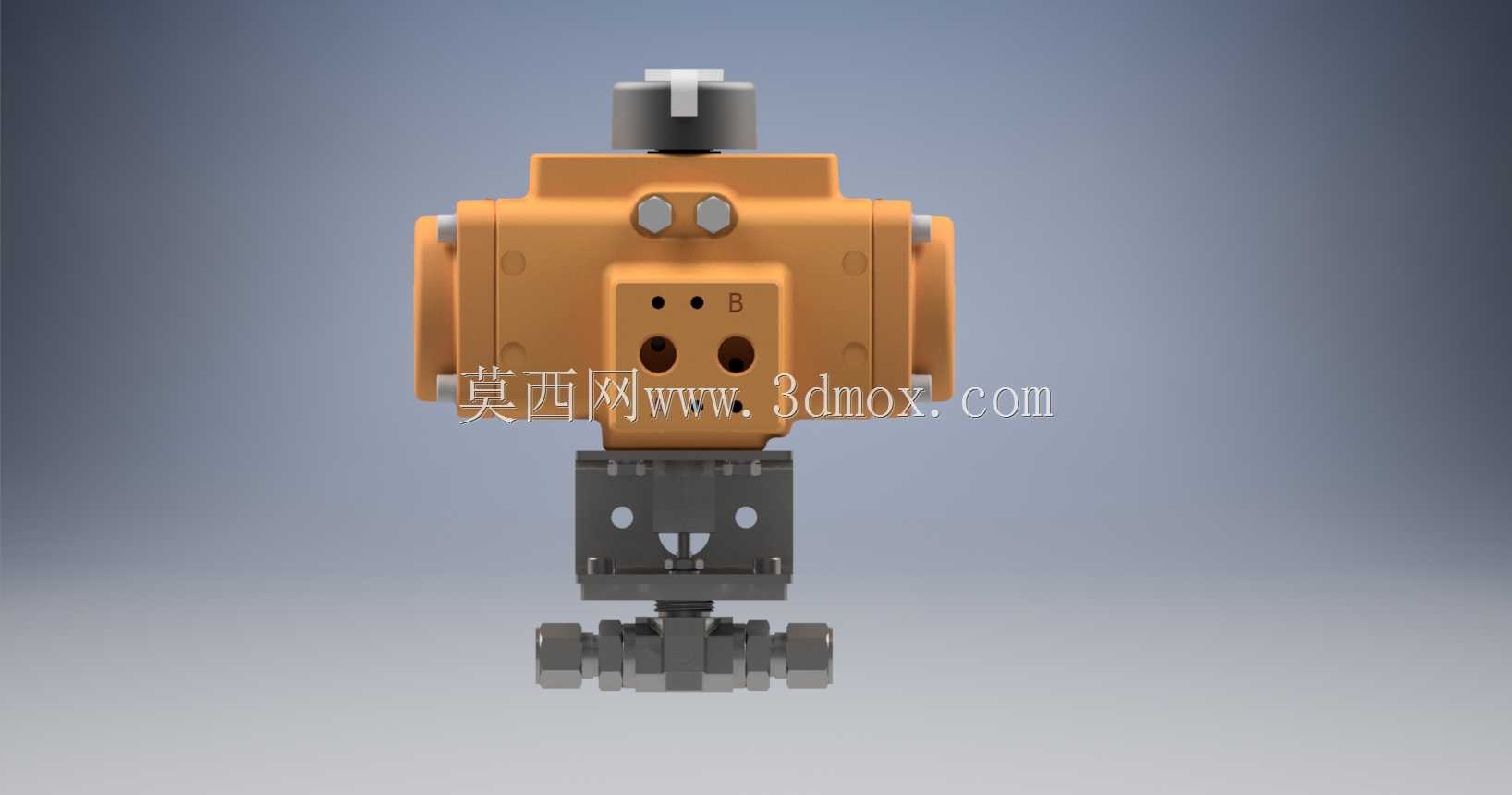

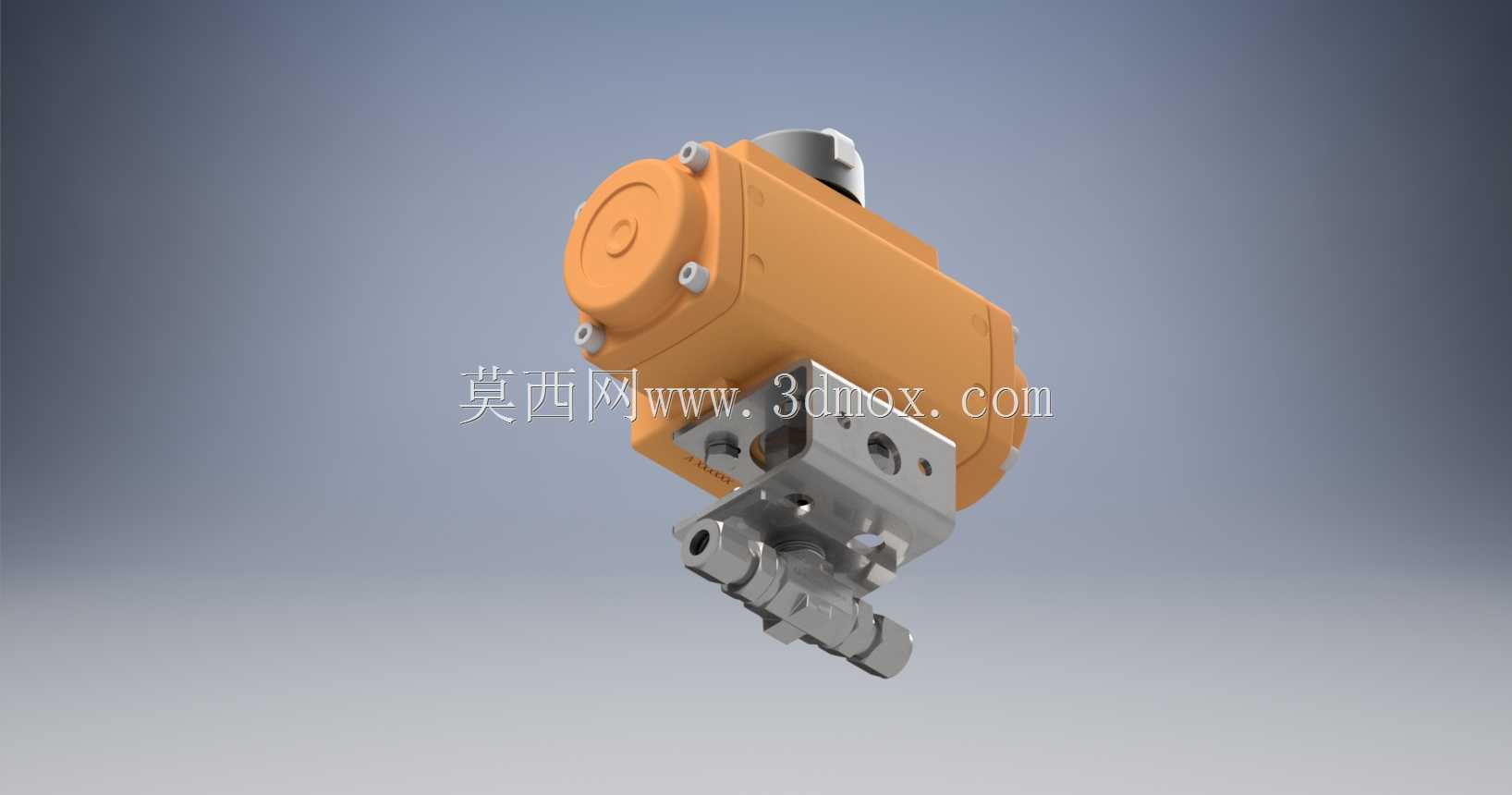

带气动执行机构弹簧复位两通球阀结构

这款两通球阀适配小口径流体管路的通断控制场景，常见于实验室气路、小型化工加料管路、半导体制程辅助流体回路这类对安装空间有严格限制的工位，配套的EL-O-Matic气动执行机构采用弹簧复位设计，在气源失压时可自动将阀芯复位至初始安全位，避免管路介质失控泄漏引发生产安全隐患。从结构设计逻辑来看，执行机构与阀体之间采用标准支架连接，输出轴与阀杆通过方榫配合传递扭矩，连接处设置防尘密封垫，避免车间粉尘、管路凝露渗入执行机构内部造成卡滞。阀体部分采用A-Lok卡套连接形式，适配3/8英寸外径的管路，安装时无需额外焊接法兰，仅需通过卡套螺母锁紧即可实现密封，大幅压缩现场安装的工时，也方便后期管路改造时的拆装作业。执行机构的气动接口设置在壳体侧方，预留的安装空间可适配常规快插气管接头，壳体上的阀位指示帽可直观反馈当前阀芯的开闭状态，操作人员在巡检时无需拆解部件即可快速判断阀门工作位。建模过程中严格遵循实物的安装边界尺寸，执行机构的外轮廓突出量、阀体下方的管路避让空间都做了1:1还原，在做整机管路布局时，可直接导入模型验证安装间隙，避免出现执行机构与周边管线、设备支架碰撞的问题。阀芯采用直通式流道设计，流道内壁做了圆滑过渡处理，介质流经时的压力损失更小，适配洁净气体、低粘度液体等介质的输送控制，弹簧复位模块的预紧力匹配小口径球阀的启闭扭矩，不会出现复位推力不足导致的阀芯关不严问题，也不会因推力过大造成阀杆长期受额外载荷出现磨损。执行机构壳体的散热筋结构也在模型中完整还原，在高频启闭的工况下，可帮助内部气动组件散发动作产生的热量，延长密封件的使用寿命。
