CAREL E2V单极铜质电子膨胀阀结构设计

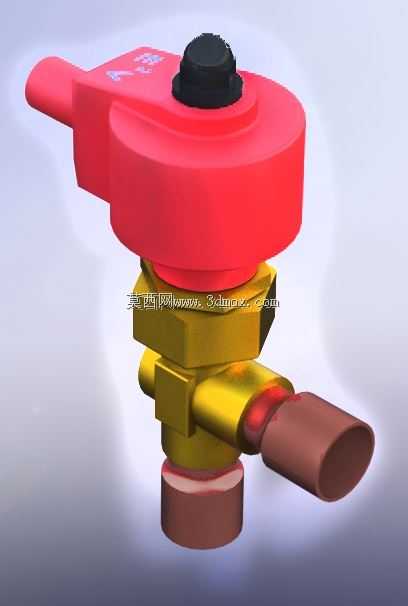

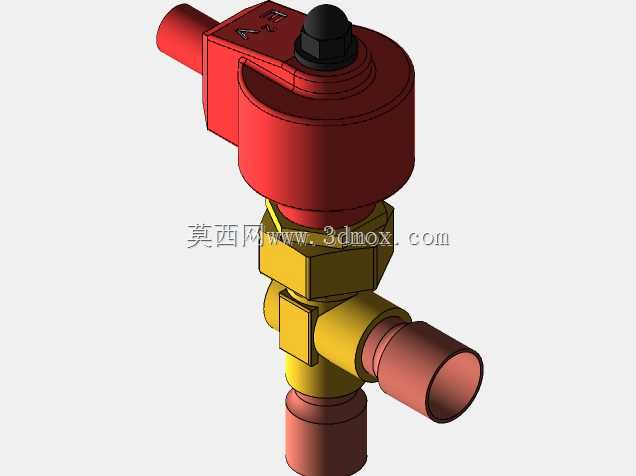

在商用制冷、中央空调、冷链运输这类对冷媒流量控制精度要求严苛的场景里，电子膨胀阀是决定系统能效与运行稳定性的核心节流部件，这款CAREL E2V单极电子膨胀阀的三维结构，完整还原了产品从执行端到管路连接端的全部细节，能直接给制冷系统选型、管路布局设计提供精准的结构参考。从实际功能来看，这款阀件针对16mm管径的冷媒管路设计，核心作用是根据系统实时的过热度信号，精准调整阀体的节流开度，匹配蒸发器侧的冷媒供给量，避免出现供液不足导致的蒸发器换热效率下降，或是供液过量引发的压缩机液击风险，相比传统热力膨胀阀，它的调节响应速度更快，适配的工况范围更宽，能在变负荷运行的制冷系统里保持稳定的控制精度。从结构设计思路上，这款阀件采用上下分层的布局逻辑，上部红色壳体部分集成了步进电机驱动组件，顶部的黑色端盖是驱动模块的防护与接线定位结构，侧方延伸的凸台结构是驱动线缆的出线导向位，能避免安装过程中线缆弯折过度导致的接触不良；下部的黄铜阀体是流道与节流执行的核心区域，采用黄铜材质一方面是兼顾耐压性能与加工便利性，另一方面黄铜和冷媒的相容性更好，长期运行不会出现材质腐蚀析出杂质堵塞节流口的问题；两个铜质管路接头采用16mm外径的焊接接口设计，和系统管路连接时采用钎焊工艺，能保证接口处的密封可靠性，适配高压冷媒的运行工况。做系统管路布局时需要注意安装边界，阀体的驱动段外径、下部阀体的六角拆装位尺寸都要预留足够的操作空间，尤其是两个管路接头的轴向间距、阀体整体的安装高度，要避开周边的管路支架、电控组件，同时要保证阀体安装时驱动段处于竖直向上的姿态，避免阀针倾斜导致的节流卡滞问题。建模过程中对阀针的节流锥面、流道的过渡圆角都做了还原，这些细节直接影响流场仿真的准确度，在做制冷系统的数字孪生建模、阀件性能仿真时，这个模型能直接导入使用，不需要再做额外的结构补全，能大幅缩短前期设计的建模周期。
