外啮合齿轮式液压动力元件结构模型

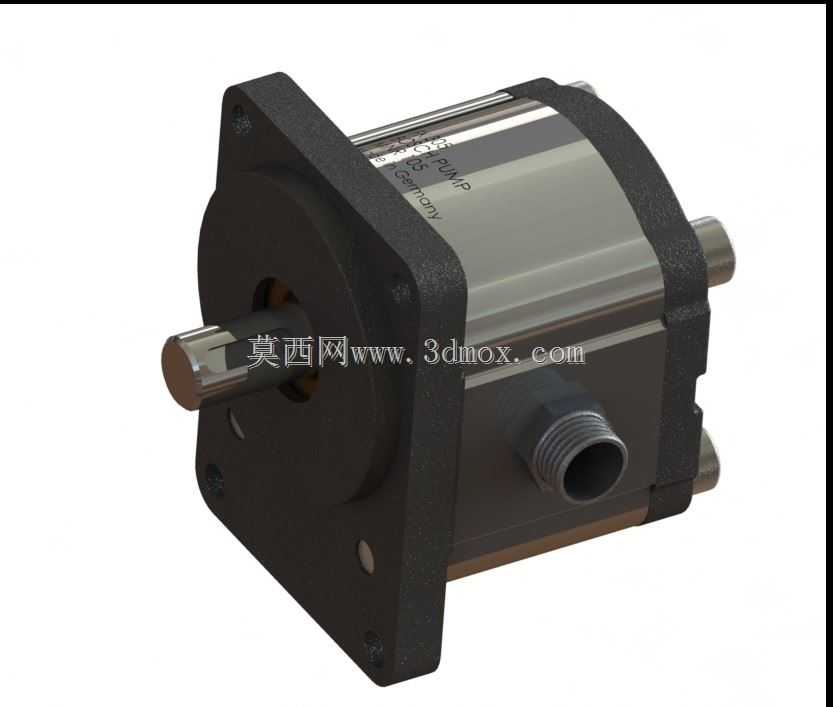

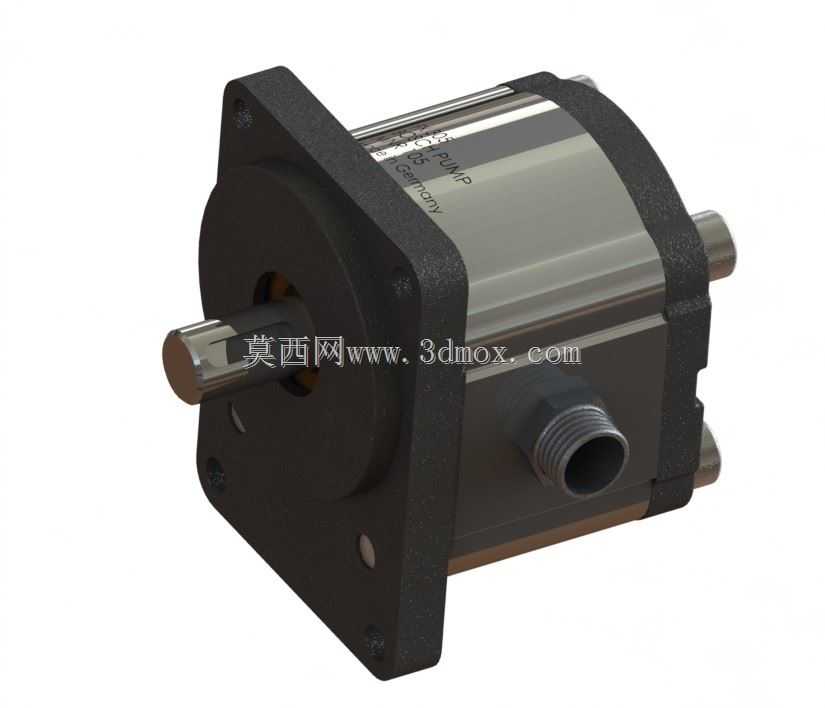

这款外啮合齿轮液压泵的三维结构，完全按照工业现场实际装机的量产产品结构还原，建模过程中优先考虑了液压系统集成时的安装适配性，没有做多余的艺术化修饰，所有结构特征都对应实际加工与装配的需求。从应用场景来看，这类齿轮泵普遍搭载在中小型工程机械的液压回路、机床液压夹紧系统、农用机具的液压驱动单元以及自动化生产线的液压动力站中，相比柱塞泵它的抗污染能力更强，对油液清洁度的容忍度更高，在工况相对恶劣、维护条件有限的户外作业场景中使用率很高，日常运维的成本也更低。

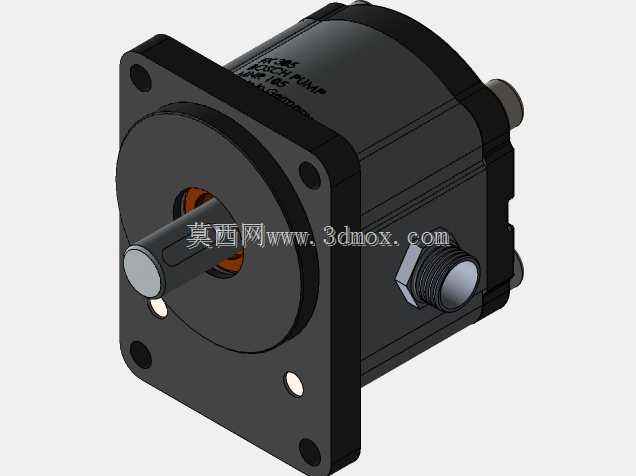

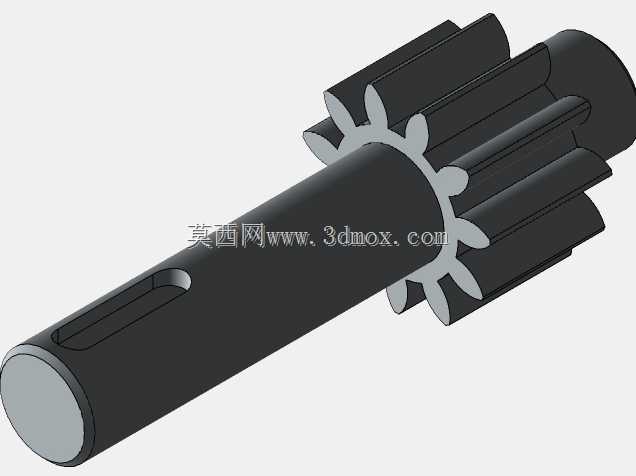

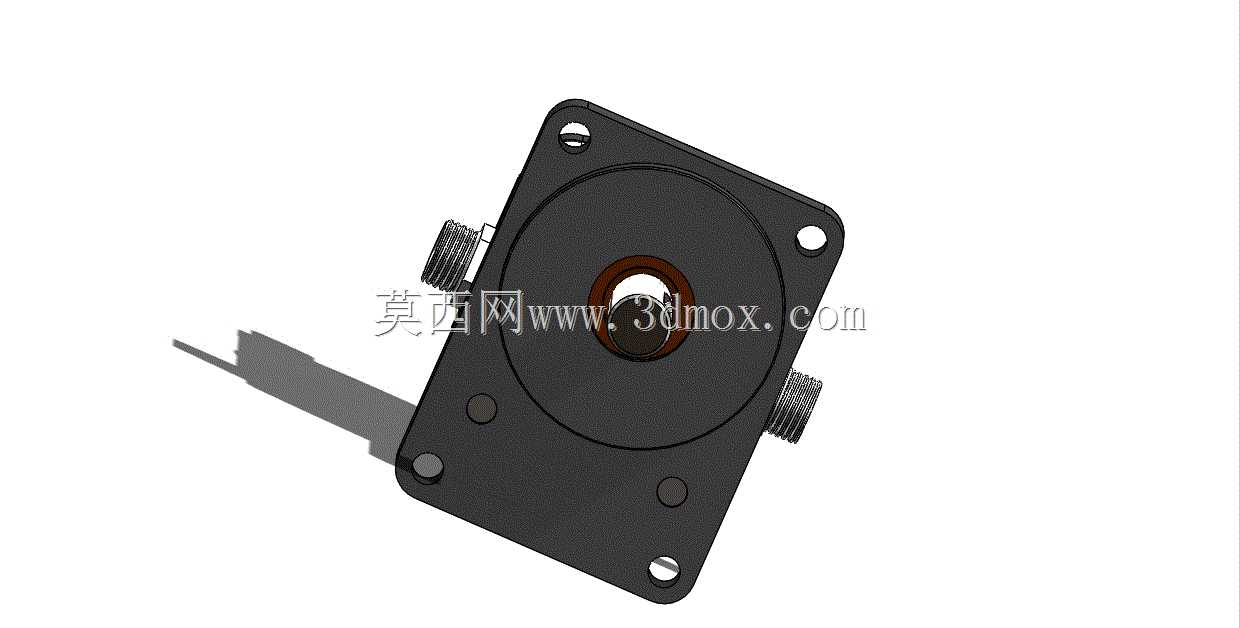

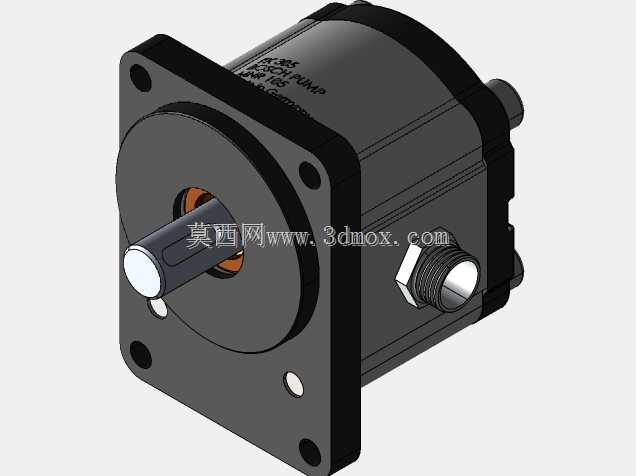

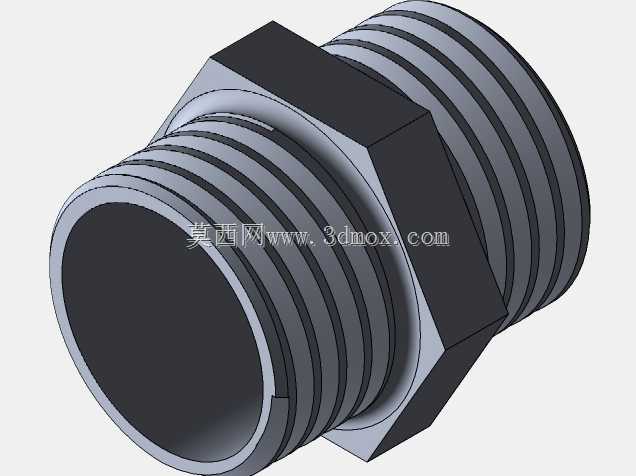

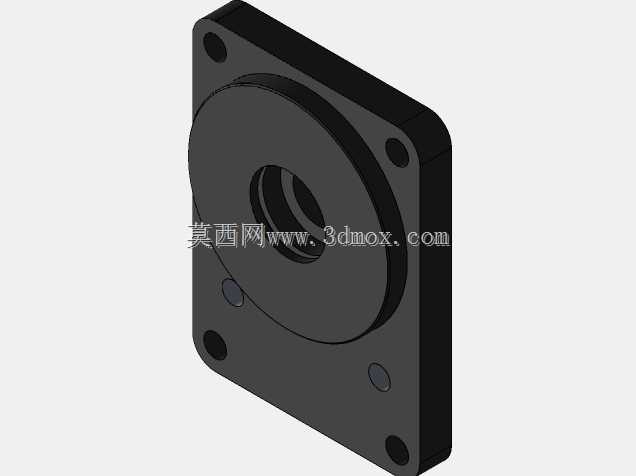

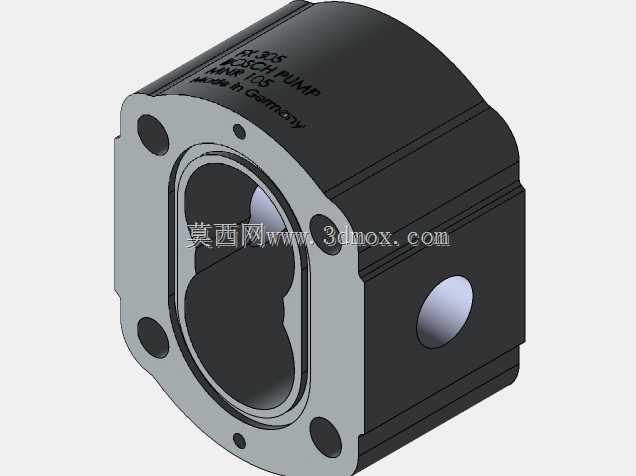

模型还原的法兰安装面是这类泵最常用的安装形式，四个安装孔的位置度、止口的配合公差都在建模时做了对应约束，设计选型时可以直接参考这个安装边界做安装板的开孔布局，不需要额外核对安装面的干涉风险。伸出的轴端采用平键传动结构，建模时保留了键槽的标准尺寸特征，和电机、内燃机输出端的联轴器匹配时，可以直接参照轴径、键槽宽度做联轴器选型，避免出现轴孔配合偏差。侧面的进出油口采用标准管螺纹结构，建模时还原了螺纹的有效旋合长度，接液压油管、管接头时可以直接匹配对应规格的液压管件，不需要额外调整油口的连接尺寸。

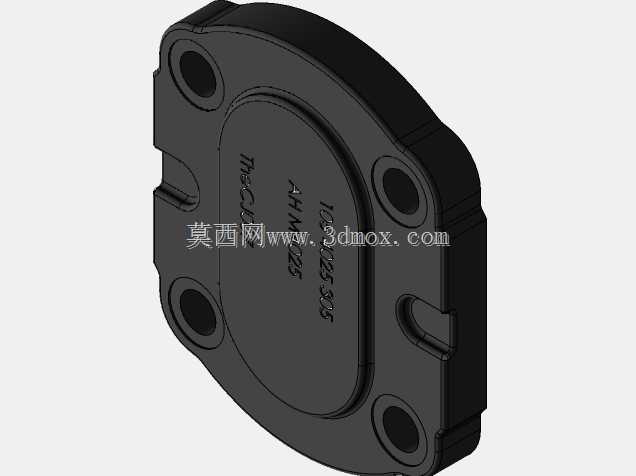

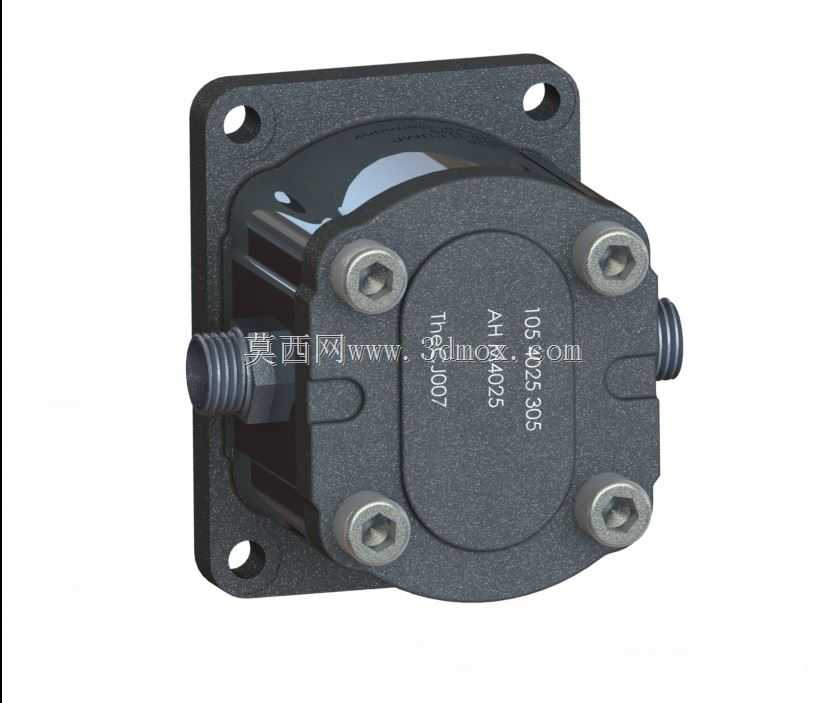

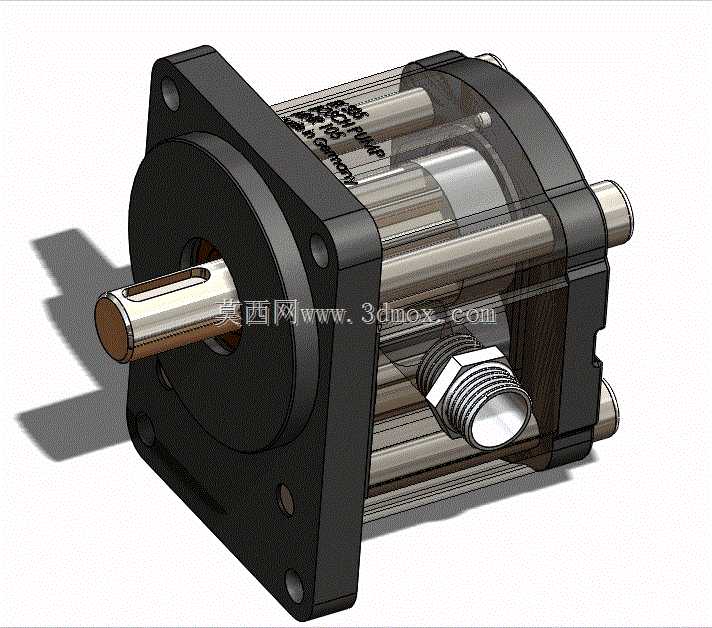

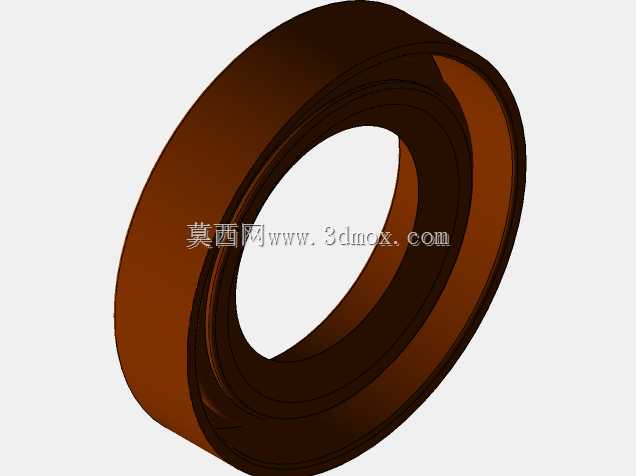

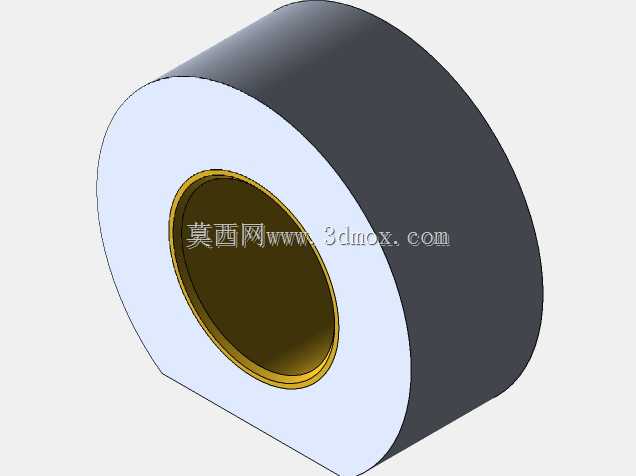

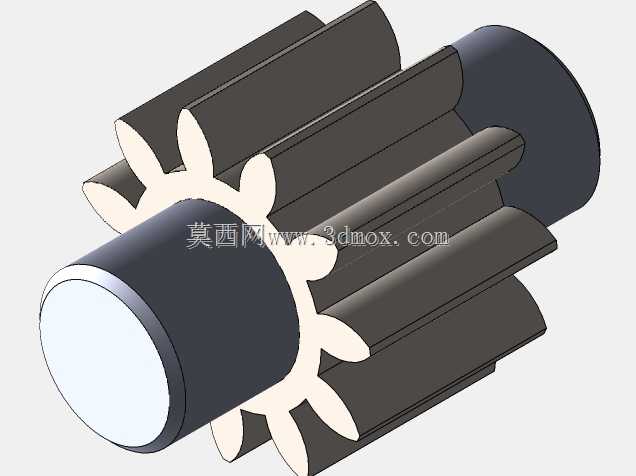

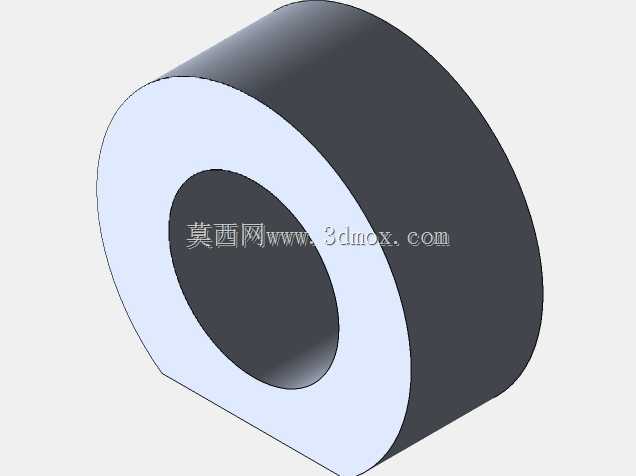

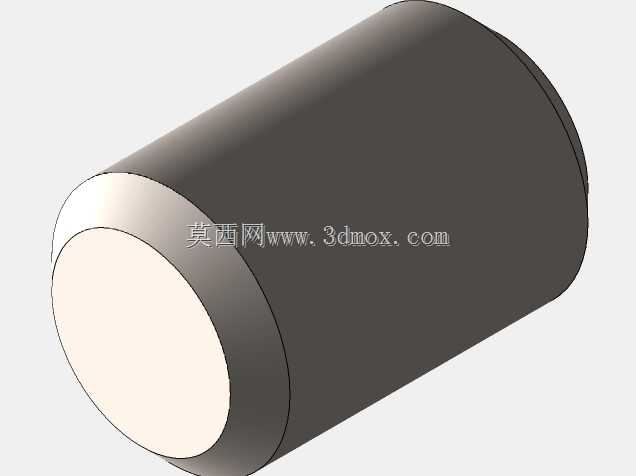

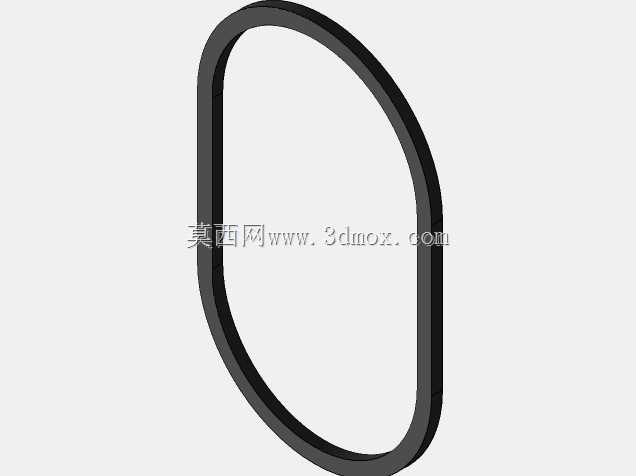

从功能特性来看，模型还原的内部齿轮副采用固定间隙的外啮合结构，泵体的密封槽、轴承安装位都做了等比例还原，泵体两端的端盖定位销孔、连接螺栓孔的位置都和实际产品一致，拆解模型时可以清晰看到内部容腔的变化过程，能直观理解齿轮泵吸油、压油的工作逻辑：齿轮脱开啮合的一侧形成负压完成吸油，进入啮合的一侧挤压油液完成压油，整个过程没有多余的配流结构，结构可靠性远高于其他类型的液压泵。设计思路上完全遵循了液压元件的模块化设计逻辑，所有外接接口都采用行业通用的标准尺寸，不管是做液压站的集成布局，还是做设备液压系统的原理验证，都可以直接调用这个模型做装配干涉检查，提前排查安装时可能出现的管路干涉、轴系对中偏差等问题。模型的外形轮廓完全还原了实际产品的尺寸边界，泵体的加强筋结构、进出油口的突出位置、轴伸的长度都做了精准还原，在做整机三维布局时，可以直接将这个模型导入装配体，预留出足够的安装与维护空间，尤其是油口位置的操作空间、安装螺栓的扳手空间，都可以通过模型提前确认，避免实际装配时出现操作空间不足的问题。
