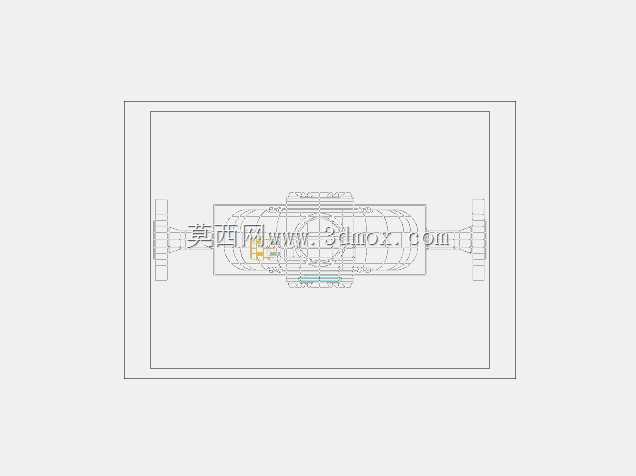

微动管道连接结构三维设计

这套微动管路结构的设计，最初是面向化工流体输送、车间集中供气、小型液压站支路改造这类对管路位移补偿有精细要求的场景做的方案。在实际产线运维里，很多管路布设完成后，会因为设备运行振动、介质温度变化带来的热胀冷缩、地基轻微沉降出现微小的相对位移，硬连接的管路很容易在焊缝、接头位置出现应力集中，时间久了就会出现渗漏甚至开裂，这套结构就是针对这类毫米级的微动补偿需求做的设计。从功能特性上看，它不需要额外加装补偿器，靠自身结构的配合间隙就能吸收轴向、径向的小幅偏移，同时保证连接位置的密封可靠性，相比普通的刚性管接头，它能在不额外增加管路长度、不占用过多安装空间的前提下，抵消管路运行中产生的微动应力，减少接头位置的疲劳损坏概率。做结构设计的时候，首先要考虑的是安装边界的适配性，整体结构的径向尺寸控制在常规同通径管路接头的1.2倍范围内，不需要对原有管路的布设空间做额外改造，两端的连接接口可以直接对接现有标准管路，不管是螺纹连接还是法兰对接的场景，都能通过调整端部连接段适配，不需要重新加工管路坡口。设计过程中特意把活动配合段的行程做了限位，避免位移超差导致密封失效，配合面的公差选择兼顾了活动灵活性和密封要求，不会因为间隙过小出现卡滞，也不会因为间隙过大出现介质渗漏。在外形设计上没有做多余的凸起结构，整体和管路同轴布设，后期做管路保温、外层防护的时候不需要额外做异形裁切，安装的时候和普通管接头的操作流程一致，不需要专用的工装工具，现场运维人员就能完成更换装配。针对不同的输送介质，结构的密封件可以快速替换，不管是压缩空气、冷却水还是低压液压油的输送场景，都能匹配对应的密封材质，不需要改动整体结构尺寸。另外在结构的受力位置做了局部加厚处理，避免长期微动磨损导致结构强度下降，配合面的粗糙度要求控制在合理区间，既降低加工成本，又能保证长期往复微动下的磨损量在设计寿命范围内，不会因为短期磨损出现配合间隙超差的问题。
