槽式曲面聚光太阳能集热装置结构设计

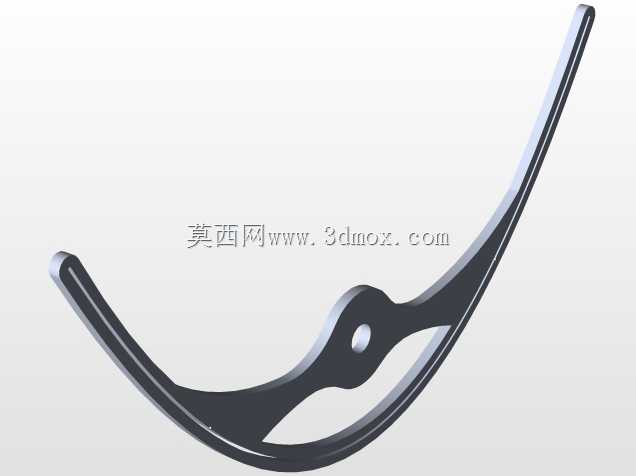

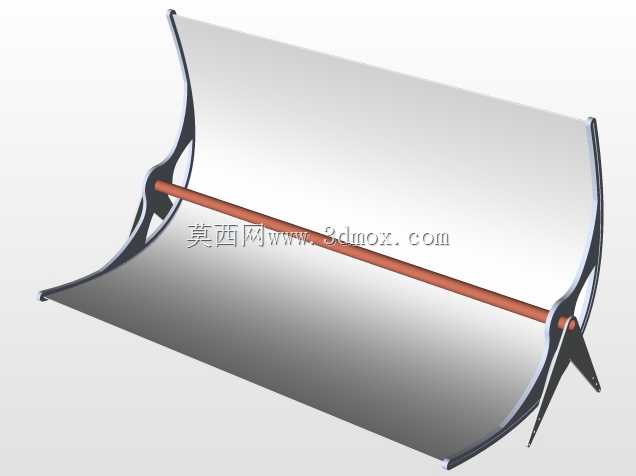

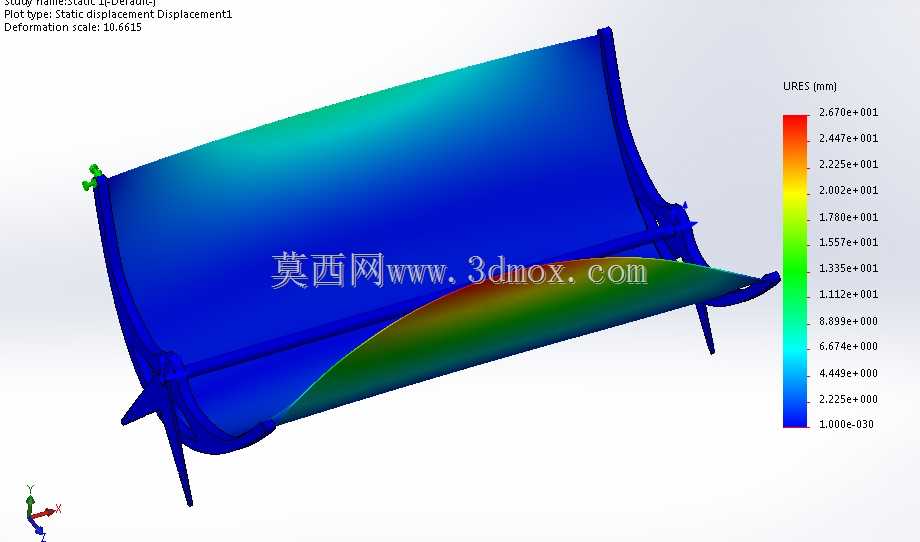

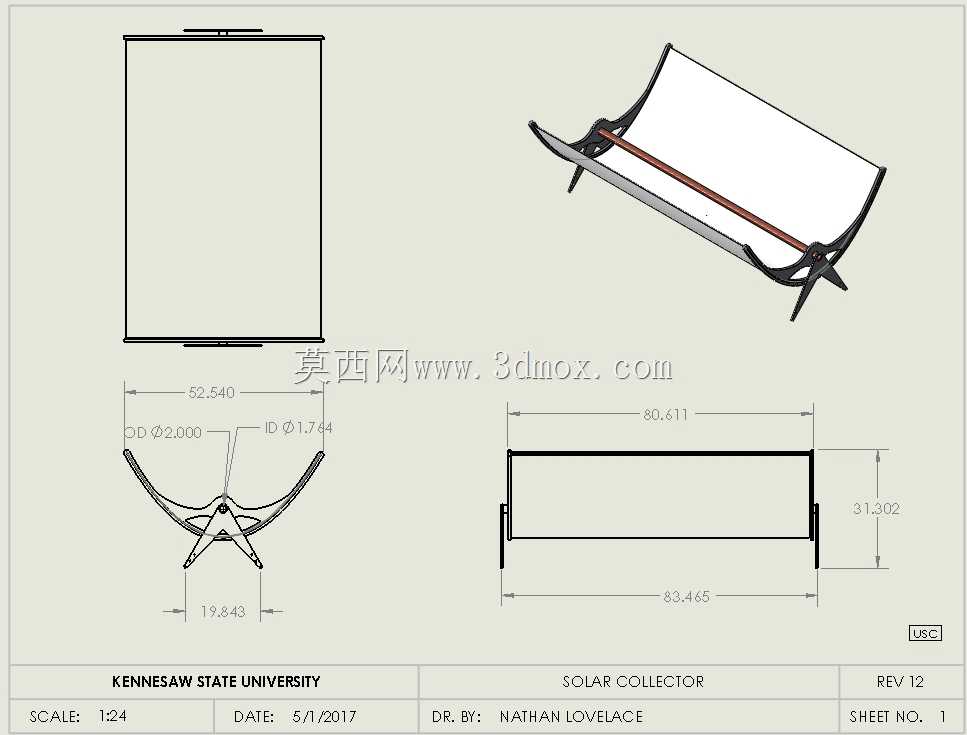

这款槽式曲面聚光结构的太阳能集热装置，主要面向民用分布式热水供应、小型工农业低温光热供热场景设计，可适配单户住宅热水供给、小型养殖棚冬季水体加温、农副产品烘干工序预热补能等实际使用需求，核心功能是通过曲面反射结构将平行入射的太阳光线聚焦到集热管路区域，提升单位面积的光热转换效率，相比平板式非聚光集热结构，同等集热功率下可减少约四成的集热管路耗材用量。从结构设计逻辑来看，整体采用对称式槽型曲面构型，反射面的曲面弧度经过光路校核，保证不同时段低角度入射的太阳光都能有效汇聚到集热管安装位，避免出现光线逸散导致的热损提升；支撑结构采用三点式落地支腿设计，支腿与曲面反射框架的连接位置经过受力校核，可抵御常规户外六级风载荷下的结构形变，不会出现反射面偏移导致聚光焦点错位的问题。安装边界方面，整体结构的横向跨度适配常规民用屋面的预留安装空间，纵向长度可根据实际供热需求做模块化拼接，单组模块的安装倾角预留了调节余量，可根据项目所在地的纬度调整倾斜角度，保证全年各月份的正午光线都能垂直入射到反射面开口区域。结构细节上，反射面背部设置了横向加强筋，避免长期户外使用出现曲面蠕变塌陷，集热管路的安装位预留了膨胀补偿间隙，可适配集热过程中管路受热产生的线性伸长，避免应力集中导致的焊缝开裂问题；支腿底部预留了地脚安装孔，可直接通过膨胀螺栓固定在混凝土基座或者屋面承重结构上，不需要额外定制复杂的安装底座。从实际使用的工况适配来看，整体结构没有复杂的传动追踪部件，日常运维仅需定期清理反射面的浮尘即可，相比带单轴追踪的聚光集热设备，故障率更低，更适合无专业运维人员的民用场景使用；曲面结构的受力分布经过仿真验证，在自重、风载、积雪载荷的组合工况下，最大形变位置出现在反射面中部区域，形变量控制在不影响聚光精度的范围内，不会出现长期使用后聚光效率大幅衰减的问题。
