立式支腿承压工业储罐结构设计

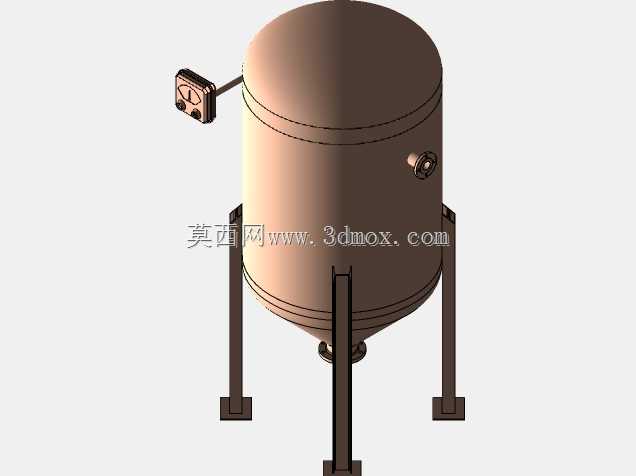

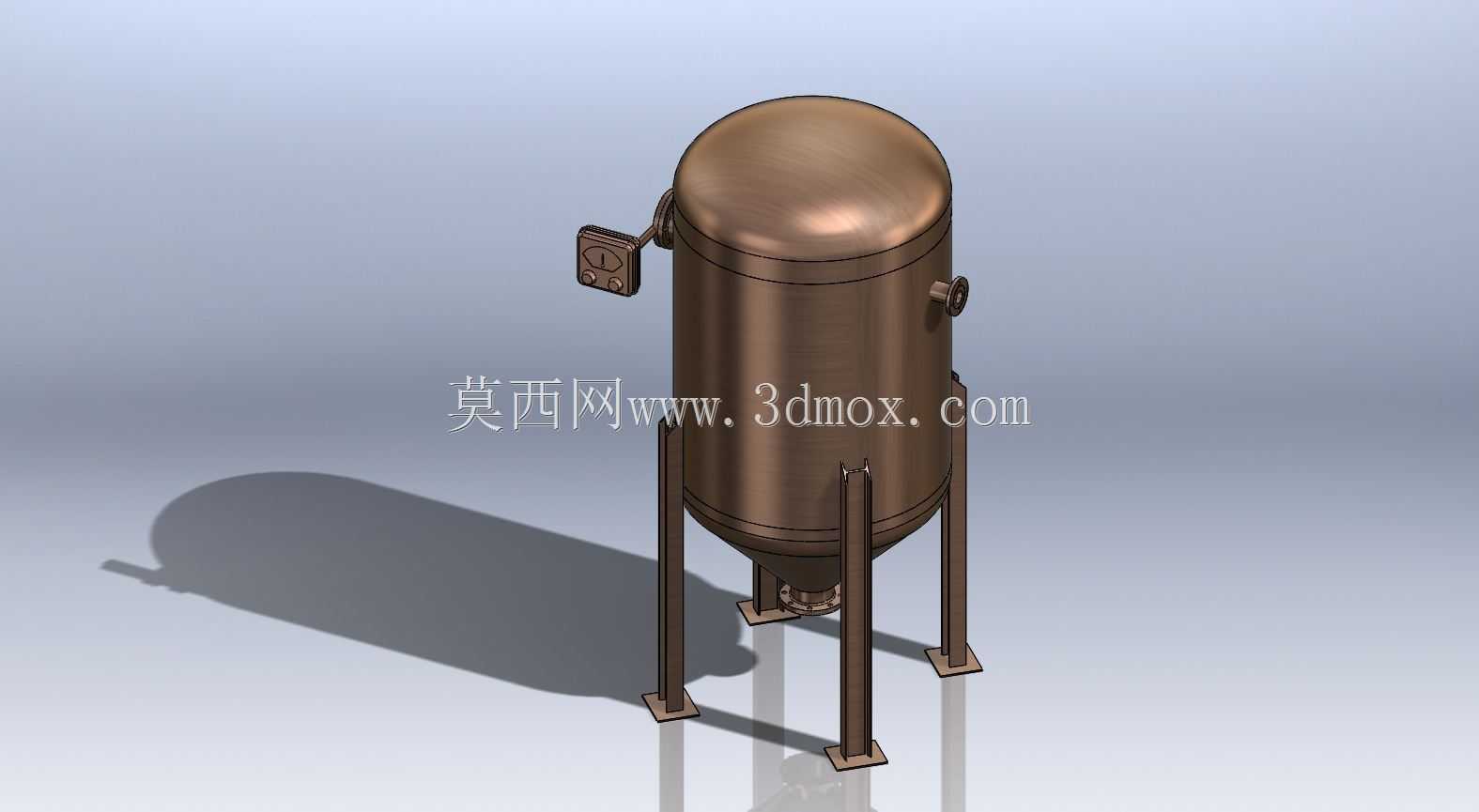

这款立式支腿结构的承压储罐，在精细化工、食品加工、小型水处理场站的物料暂存环节应用十分普遍，可用来存储常温工况下的液态、低粘度浆态介质，也可适配带微压的气相缓冲工况，区别于大型卧式储槽，这类小容积立式罐更适合车间内分散布置的工位级物料中转需求，不需要配套大型土建基础，安装灵活度更高。从结构设计逻辑来看，罐体主体采用等径圆筒搭配上下标准椭圆封头的构型，上封头采用无拼接整板冲压结构，避免多块板材拼焊带来的焊缝应力集中问题，下封头做锥收过渡设计，底部预留排净接口，能够保证停机后排料无残液积存，减少介质残留带来的交叉污染或者罐体腐蚀风险。罐体侧面的接口布局做了分区规划，侧上方预留的侧向接口可作为进料口、溢流口或者液位计安装位，侧方带法兰的短管可接压力表、安全阀等安全附件，罐体上部侧面的方形安装座用来固定外置式液位变送器或者压力传感组件，不需要在罐体上额外开孔焊接支座，减少罐体承压壁的开孔数量，降低泄漏隐患。支撑结构采用三根等边角钢制作的支腿，支腿底部带方形安装脚板，脚板上预留螺栓固定孔，安装时只需要在硬化地面打膨胀螺栓即可完成固定，支腿与罐体下封头的连接位置做了加强筋板焊接，能够承受满罐状态下的总载荷，同时支腿的高度预留了足够的底部操作空间，方便操作人员在罐体下方安装底阀、接料管路，后期维护排净口的时候不需要额外垫高设备。设计过程中对罐体的壁厚做了等强度校核，圆筒段壁厚满足对应承压等级的强度要求，封头壁厚略高于圆筒段，抵消冲压成型过程中的壁厚减薄量，所有焊接接口都做了内外面平滑处理，避免内部焊缝凸起造成的物料挂壁问题。罐体的安装边界需要注意，三支腿的外接圆直径要预留至少200mm的周边操作空间，罐体顶部要预留吊装和附件安装的垂直空间，侧面接口要预留管路连接的操作距离，避免安装后管路干涉。这类储罐的设计没有冗余的复杂结构，所有构型都围绕实用、易维护、安装便捷的工位需求展开，支腿结构相比裙座结构重量更轻，加工成本更低，完全适配中小容积的常压、微压储料场景，在车间零散储料、小型成套设备配套的场景下，比大型储罐的适配性更强。
