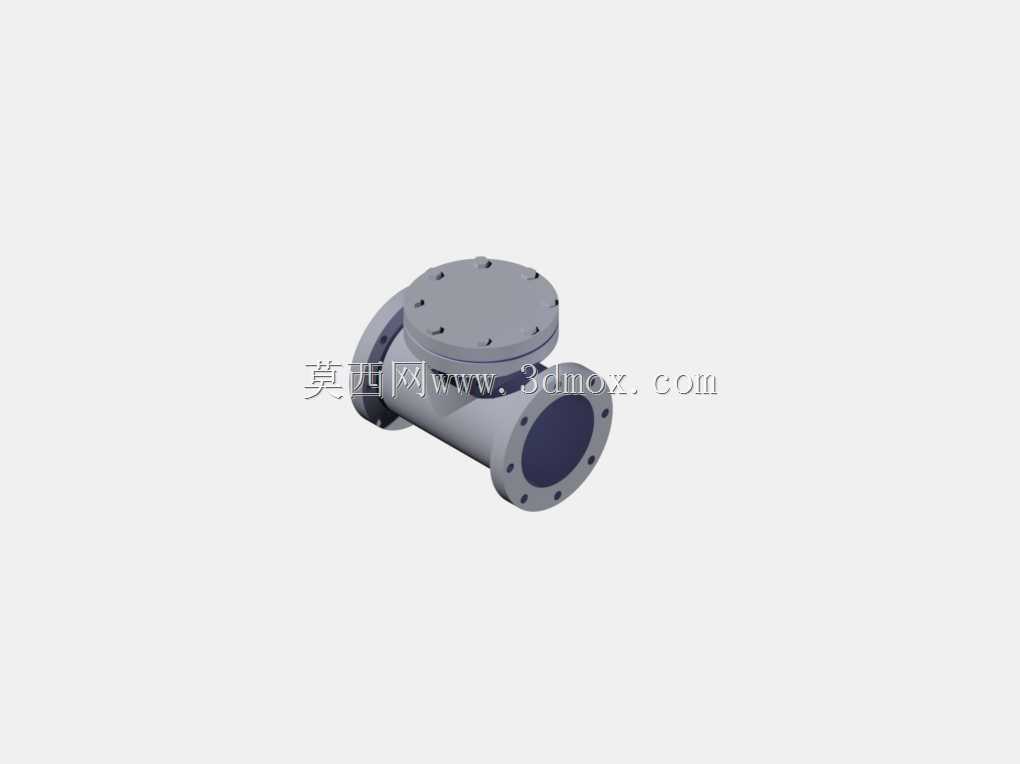

法兰连接式对夹止回阀结构设计

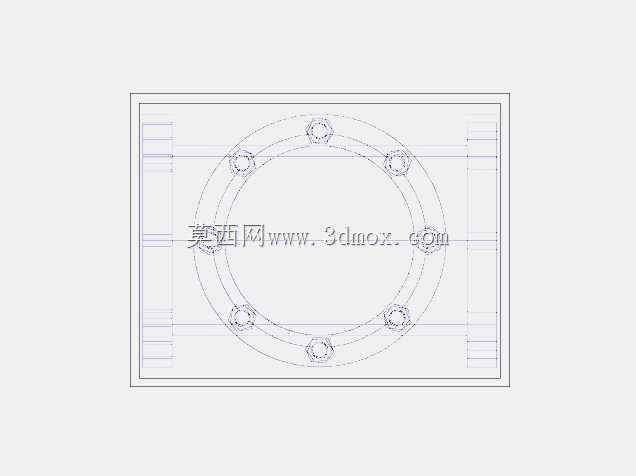

在工业流体输送管路系统中，止回阀是保障介质单向流动、避免回流冲击的核心控制部件，这款对夹式止回阀的结构设计，充分适配中低压给排水、暖通循环、化工轻腐蚀介质输送等多场景的安装需求。从实际选型适配角度看，该结构采用薄型对夹式设计，相比传统升降式止回阀大幅压缩了轴向安装尺寸，安装时无需额外预留过长的管路调整空间，直接夹持在两片配对法兰之间即可完成固定，适配PN10-PN16压力等级的标准法兰接口，安装孔位沿阀体外缘周向均匀布置，共设置6个螺栓穿装位，可与同通径的国标法兰孔位完全匹配，现场安装时无需额外配钻调整，能有效缩短管路施工周期。

从功能实现逻辑来看，该止回阀依靠介质自身压力驱动阀瓣启闭，当介质正向流动时，压力推开阀瓣形成通畅流道，流道截面采用全通径流线型设计，可最大限度降低介质流经时的阻力损失，减少管路系统的泵送能耗；当介质出现反向流动趋势时，阀瓣在背压与自身重力（或辅助弹簧预紧力）作用下快速回落密封，有效阻断介质回流，避免下游介质倒灌造成的泵叶轮反转、水锤冲击、管路仪表损坏等工程问题。设计过程中，密封面采用环形整圈贴合结构，密封副的配合公差经过反复校核，可保证在低压差工况下也能实现可靠密封，不会出现微渗漏问题。

结构细节上，阀体外缘的螺栓孔位做了沉台处理，可避免螺栓紧固时压伤阀体表面，同时保证法兰连接面的受力均匀；阀瓣的导向结构采用周向多点限位设计，启闭过程中阀瓣不会出现偏卡、歪斜问题，长期运行的动作可靠性更高。针对不同工况的适配需求，该结构可通过更换密封面材质适配不同温度、不同腐蚀属性的介质，比如丁腈橡胶密封适配常温水介质，氟橡胶密封适配弱腐蚀化工介质，金属硬密封适配高温蒸汽工况，结构本身的通用化程度较高，可覆盖多数民用及工业通用管路的使用需求。从建模逻辑来看，整个结构的尺寸链完全围绕国标法兰的安装边界推导，所有配合面的公差设置都符合机械设计手册的通用要求，既保证了零件加工的工艺可行性，也兼顾了现场安装的互换性，不会出现同通径产品无法替换安装的问题。
